К157УД3 - сдвоенный малошумящий операционный усилитель

Микросхема К157УД3 - двухканальный малошумящий операционный усилитель универсального назначения. Внутренняя частотная коррекция отсутствует. Предназначен для стереофонической аппаратуры магнитной записи и воспроизведения.

Особенности:

• Два усилителя в одном корпусе
• Защита выхода от короткого замыкания
• Широкий диапазон напряжения питания (±3 ... ±18 В)
• Минимальное сопротивление нагрузки 200 Ом
• Напряжение шумов, приведенное ко входу в звуковой полосе частот 2 мкВ

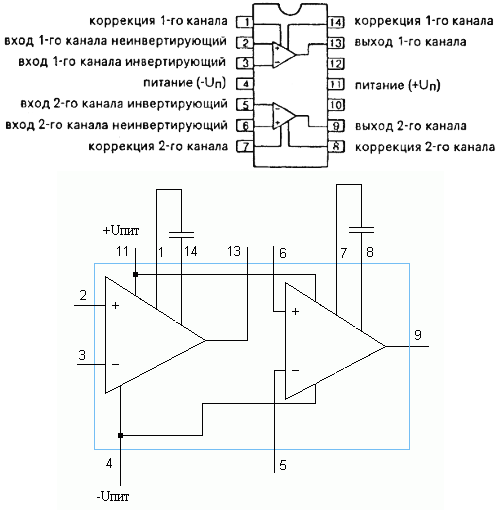

Назначение выводов К157УД3

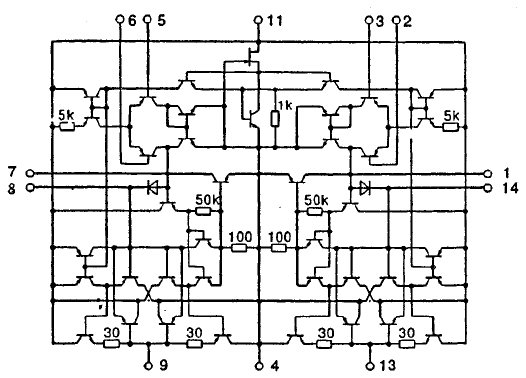

Электрическая принципиальная схема К157УД3

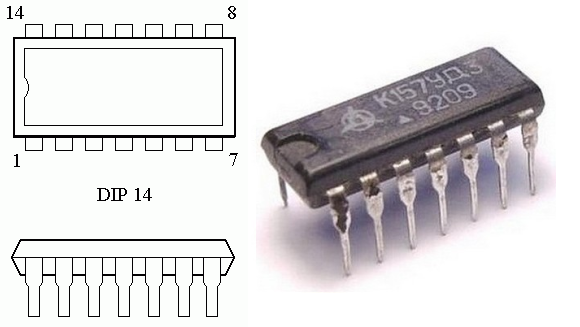

Внешний вид и корпус К157УД3

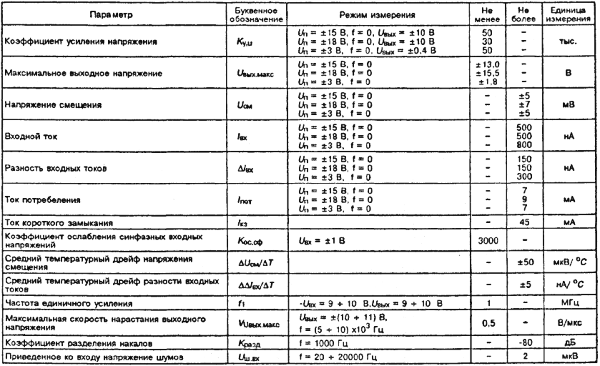

Электрические параметры К157УД3

Основные электрические параметры микросхемы К157УД3 при U_п = ±15 В, T = 25°C

Предельно допустимые режимы эксплуатации

• Диапазон питающих напряжений.±3 ... ±18
• Синфазное входное напряжение, В, не более ±18, при U_п = ±3 ... ±8,5 В
• Синфазное входное напряжение, В, не более ±8,5, при U_п = ±8,5 ... ±18 В
• Сопротивление нагрузки, кОм,не менее 2
• Диапазон рабочих температур, °С , - 25 + 70

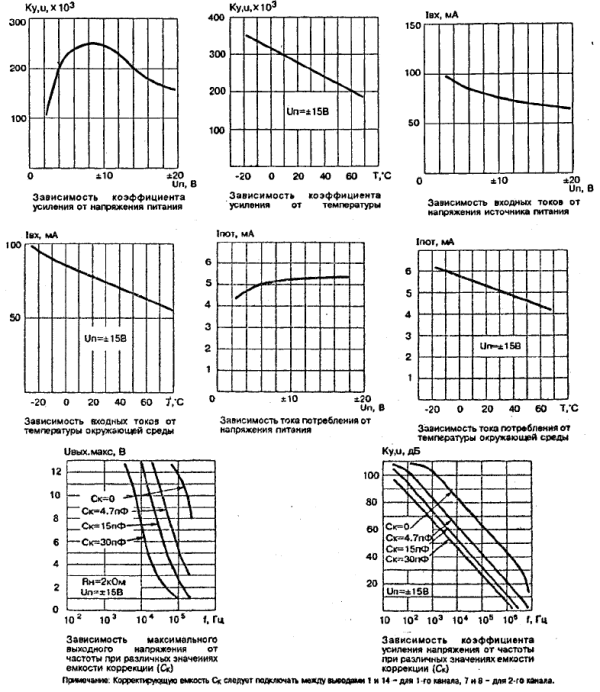

Графики и зависимости К157УД3
