К157УЛ1 - двухканальный предварительный усилитель воспроизведения

Микросхема К157УЛ1А (К157УЛ1Б) - двухканальный усилитель воспроизведения для стереофонических магнитофонов Он обладает низким уровнем шумов типа 1/f. Спектральная плотность напряжения шумов в диапазоне частот 10...100 Гц - не более 4 нВ/Гц-2.

Напряжение шумов, приведенное ко входу функционального узла усилителя воспроизведения кассетного магнитофона с магнитной головкой типа ЗД24Н в полосе частот 20 Гц...20 кГц, составляет не более 0,5 мкВ, что позволяет получить отношение сигнал/шум не менее 54 дБ.

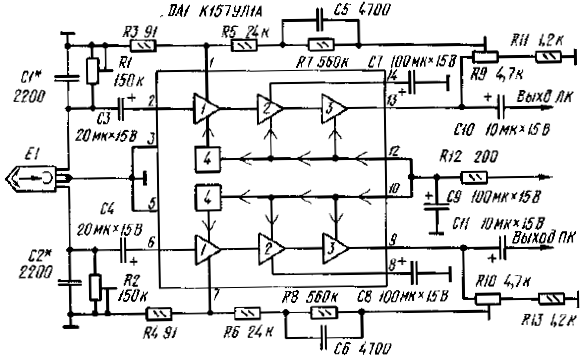

Функциональная схема ИС К157УЛ1А (КД57УЛ1Б) и схема ее включения приведены на рис. 7 (1 - входной каскад, 2 - каскад основного усиления. 3 - выходной каскад, 4 - стабилизатор режима (задает и поддерживает режим 1-го каскада по постоянному току)


Функциональная схема микросхемы К157УЛ1 (рис. 7)


Входной каскад усилителя (рис. 8) оптимизирован по отношению сигнал/шум в полосе частот 20...20 000 Гц при работе его от магнитной головки. Он содержит один транзистор VT1 (VT2), включенный по схеме с ОЭ с резистивной нагрузкой. Отрицательная обратная связь (ООС) по постоянному току, которой охвачены транзисторы VT1 (VT2) и VT9 (VT10) через резисторы RJ, R5 (R2, R6), стабилизирует электрический режим входного каскада. Коэффициент усиления каскада около 30.

Для уменьшения уровня шумов в микросхеме предпринят ряд специальных мер, в частности: коллекторный ток транзистора VT1 (VT2) задан на уровне 50 . 60 мкА, его статический коэффициент тока базы не менее 150, эмиттер диаметром 100 мкм имеет круглую форму, переход эмиттер-база перекрыт алюминиевой шиной эмиттера, выводы базы выполнены с двух сторон эмиттера.

В каскаде основного усилителя работают транзисторы VT9, VT13, VT15 (VT10, VT14, VT16). Его коэффициент передачи около 400. Снижение уровня собственных шумов этого каскада достигнуто уменьшением коллекторного гока транзистора VT9 (VTI0) до 30 мкА и увеличением площади его эмиттера

На выходе усилителя включен эмиттерный повторитель с динамической нагрузкой - транзисторы VT19, VT20 (VТ22, VT21) - и защита от короткого замыкания по выходу на транзисторе VT17 (VT18).

Стабилизируют режим входного каскада усилителя диоды VD1 - VD4 (VD5 - VD8) и транзисторы VT5, VT11, VT13 (VT8, VT12, VT14). Транзистор VT16 (VT17) служит для предотвращения насыщения транзистора VT9 (VT10) в момент подачи напряжения питания.

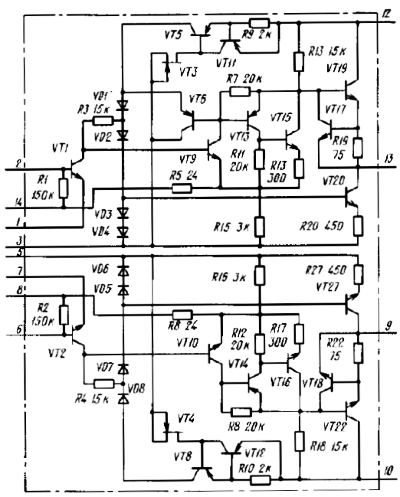

Принципиальная схема микросхемы К157УЛ1 (рис. 8)


Амплитудно-частотная характеристика (АЧХ) усилителя определяется внешней цепью ООС по току, включаемой между выходом усилителя и эмиттером транзистора VT1 (VT2), а коэффициент усиления - сопротивлением внешнего резистора, включаемого между выводами 1 (7) и 3 (5). Для устранения ООС по переменному току в каскаде входного усилителя и получения максимального усиления в каскаде основного усиления между выводами 14 (8) и 3 (5) подключают конденсатор большой емкости. Для устойчивой работы усилителя с магнитной головкой на входе между выводами 2 (6) и 3 (5) необходимо включить конденсатор. Его емкость определяется индуктивностью магнитной головки и требуемой формой АЧХ.

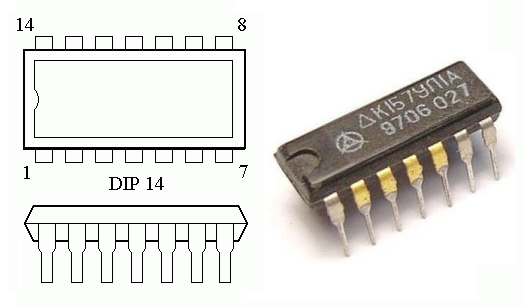

Внешний вид и корпус К157УЛ1

Электрические параметры К157УЛ1

Основные электрические параметры микросхемы К157УЛ1

Предельно допустимые режимы эксплуатации

Примеры включения К157УЛ1

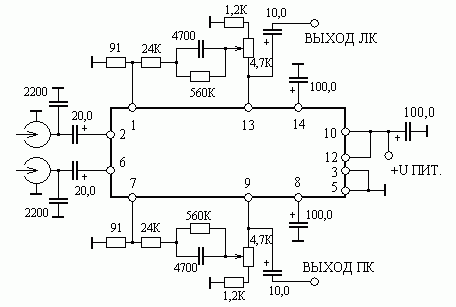

Типовая схема включения К157УЛ1






йцукен.ффф пишет...

здорово.спасибо.может быть попробую подключить

05/10/2014 15:39:21

граф пишет...

классная статья для тупых в микросхемах как я хоть роявилось понятие шо цэ такэ

21/02/2016 17:39:32

Александр пишет...

Можно-ли этот усилитель использовать как-то для усиления сигнала с линейного выхода звуковой карты компьютера(или с телефона)? Пробовал подключить,получаются сильно искаженные звуки без нижних частот..

20/11/2016 13:09:11

Степа пишет...

использовал ее в сдр приемнике на трех микросхемах на выходе перед звуковой вот работа приемника, https://youtu.be/fyUaIM8XQec

20/08/2017 13:24:12

VICTOR пишет...

СПАСИБО.ПРОДОЛЖАЙТЕ РАБОТУ.

19/11/2018 21:39:50

Сергей пишет...

Усилитель можно использовать со звуковой картой. Но из частотно-зависимой ООС надо сделать независимую, т. е. убрать конденсатор 4700 пф. Необходимое усиление выставить обычным способом - изменением номинала резистора 560 кОм.

29/03/2019 17:12:04

Сергей пишет...

Здравствуйте, интересует возможность подключения , оптопару если использовать на вход усилителя, качество от этого сильно пострадает? За ранее спасибо если ответите!

24/12/2020 08:53:57

Сергей пишет...

Здравствуйте, интересует возможность подключения , оптопару если использовать на вход усилителя, качество от этого сильно пострадает? За ранее спасибо если ответите!

24/12/2020 08:54:01

Иван пишет...

Подключая оптопару, нужно учитывать входное сопротивление усилителя. Сопротивление нагрузки должно быть меньше (или равно). Это если избежать изменения частотной характеристики усилителя.

28/01/2021 17:05:44

Олег пишет...

здравствуйте.подойдёт ли эта микросхема вместо к157уд2?

12/03/2021 10:14:13

Олег пишет...

здравствуйте.подойдёт ли эта микросхема вместо к157уд2?

12/03/2021 10:14:35

pipets пишет...

Почитал вопросы в комментах...
Ну, друзья! Это специализированная микросхема для усилителя воспроизведения магнитофонной головки. Они для этого оптимизирована. И под хитрую АЧХ, с двумя постоянными времени в коррекции, необходимую для магнитофона. Применять её вместо линейного усилителя (усиливать сигнал от звуковой карты, заменять ею 157УД2) - это всё равно что стрелять из пушки по воробьям (привет китайцам). Будьте проще, возьмите LM358...

13/03/2021 16:37:36

Александр пишет...

эта современная молодежь .все им к компу прикрутить .написанно же предусилитель заточенный под магнитную головку.

21/05/2021 16:28:43

Юрий пишет...

Слушайте, а на 38ую скорость и головку от STM-310 данная схема подойдет? От этих параметров надо как-то перерассчитывать схему?

16/01/2024 20:21:01
