К157УН1А, К157УН1Б - усилитель низкой частотыК157УН1А, К157УН1Б - усилитель низкой частоты
К157УН1А, К157УН1Б представляют собой усилитель низкой частоты. К157УН1А имеет номинальное напряжение питания плюс 9 В, К157УН1Б - плюс 12 В. Допустимые отклонения напряжения источников питания от номинального ±10%.

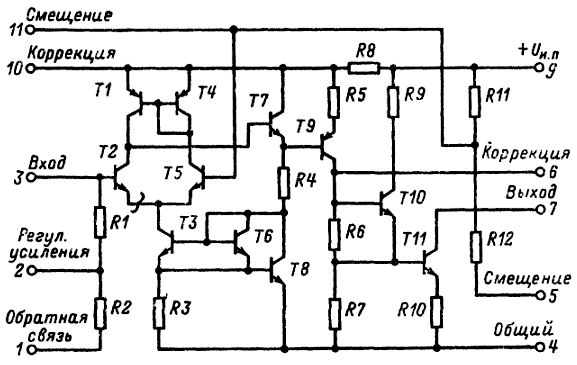

Принципиальная схема и назначение выводов К157УН1А, К157УН1Б

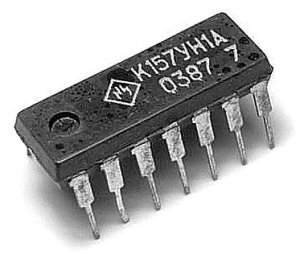

Внешний вид К157УН1А, К157УН1Б

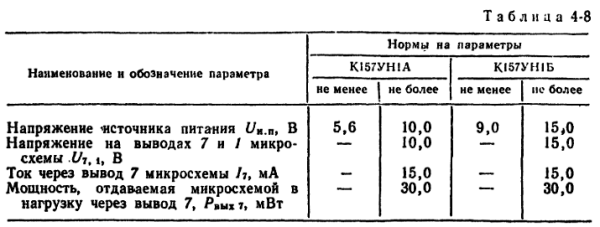

Предельно допустимые параметры К157УН1А, К157УН1Б

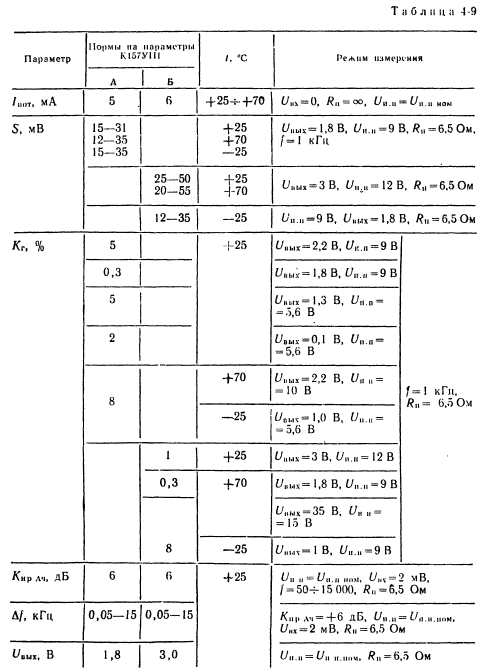

Электрические параметры К157УН1А, К157УН1Б при t = +25C

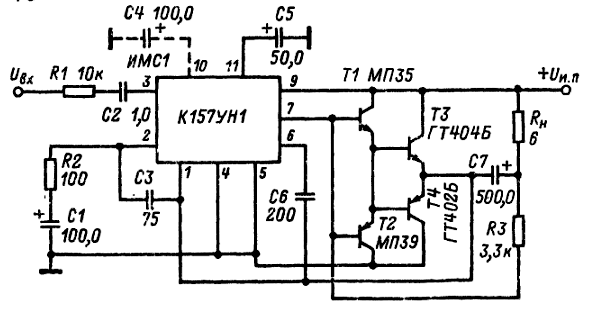

Типовая схема включения К157УН1А, К157УН1Б
Входное сопротивление микросхемы в основном определяется значением резистора R1. Значительное уменьшение сопротивления R1 приводит к уменьшению глубины отрицательной обратной связи и к увеличению влияния выходного сопротивления источника сигнала на устойчивость усилителя.
Конденсатор C3 улучшает шумовые характеристики усилителя. Значительное увеличение емкостии C3 может привести к возбуждению усилителя.
Коэффициент усиления в небольших пределах можно регулировать с помощью сопротивления R2 в цепи отрицательной обратной связи. При сильном уменьшении R2 возрастает уровень нелинейных искажений. При увеличении R2 уменьшается усиление и нелинейные искажения. Частотная характеристика в области низких частот определяется цепочкой R1C2, R2C1, RнC7. Для повышения устойчивости усилителя к выводу 10 рекомендуется подключить конденсатор емкость 100 мкФ.
|
