Корпус ИМС К174УН8
Принципиальная схема ИМС К174УН8
Типовая схема включения ИМС К174УН8
Схема включения ИМС К174УН8 с заземленной нагрузкой
Электрические параметры
Предельно допустимые режимы эксплуатации
Общие рекомендации по применению
Литература


═ ═ ═ ═ Микросхема представляет собой усилитель мощности низкой частоты с номинальной выходной мощность до 2 Вт на нагрузку 4 Ом. Содержит 30 интегральных элементов. Конструктивно оформлены в корпусе типа 201.9-1. Масса не более 2,0 гр.

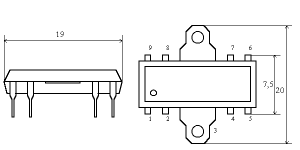

Корпус ИМС К174УН8

 201.9-1 package view 1 - коррекция Icc выходных транзисторов;
2 - обратная связь;
3 - теплоотвод;
4 - вход;
5 - фильтр;
6 - вольтодобавка;
7 - питание +Uи.п.;
8 - выход;
9 - общий -Uи.п..

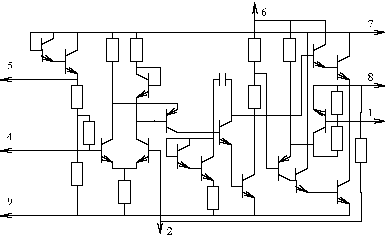

Принципиальная схема ИМС К174УН8

 K174UN8 principial scheme

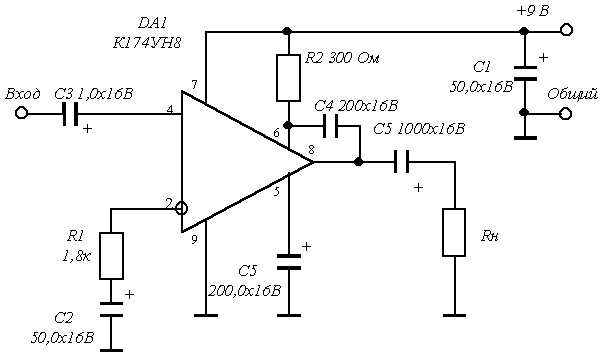

Типовая схема включения ИМС К174УН8

K174UN8 application scheme

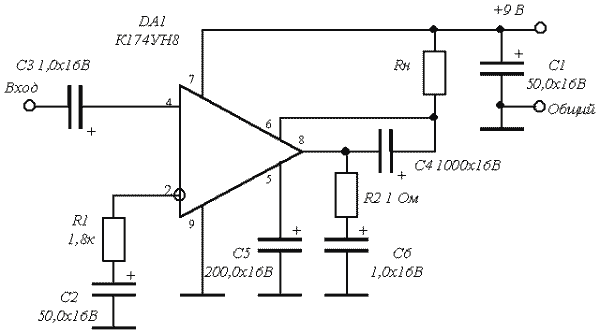

Схема включения ИМС К174УН8 с замленной нагрузкой

 K174UN8 with ground application scheme

Электрические параметры

═ 1 ═ ═ Номинальное напряжение питания ═ 12 В ╠ 10%
═ 2 ═ ═ Ток потребления при Uп = 12 В, Rн = 4 Ом, Uвх = 0 В ═ 15 мА
═ 3 ═ ═ Коэффициент усиления при Uп = 12 В, fвх = 1 кГц, Uвх = 0,1 В ═ 4┘40
═ 4
═ Нестабильность коэффициента усиления напряжения при
═ Uп = 12 В, fвх = 1 кГц, Rн = 4 Ом

═ 20 %
═ 5
═ Коэффициент гармоник при Uп = 12 В, Rн = 4 Ом, fвх = 1 кГц
═ Uвых = 2,83 В, Рвых = 2 Вт

═ 2 %
═ 6 ═ ═ Входное сопротивление при Uп = 12 В, fвх = 1 кГц ═ 10 кОм
═ 7 ═ ═ Выходная мощность при Uп = 12 В, Rн = 4 Ома ═ 2,5Вт
═ 8 ═ ═ Диапазон рабочих частот ═ 30┘20 000 Гц
═ 9 ═ ═ Коэффициент полезного действия при Pвых = 2 Вт ═ 50 %


Предельно допустимые режимы эксплуатации

═ 1 ═ ═ Напряжение питания ═ 13,2 В
═ 2 ═ ═ Амплитудное значение тока в нагрузке ═ 1,09 А
═ 3 ═ ═ Сопротивление нагрузки ═ 4 Ом
═ 4 ═

═ Тепловое сопротивление:
═ ═ кристалл-корпус
═ ═ кристалл-среда

═ 60°С/Вт
═ 135°С/Вт
═ 5 ═ ═ Температура окружающей среды ═ -25...+55°С
═ 6 ═ ═ Температура кристалла ═ +125 °С


Общие рекомендации по применению

═ ═ ═ ═ При проведении монтажных операций допускается не более двух перепаек выводов микросхем. Температура пайки 235 ╠ 5 °С, расстояние от корпуса до места пайки на более 1,5 мм, продолжительность пайки не более 6 с. При эксплуатации микросхемы должна быть предусмотрена защита от случайного увеличения напряжения питания.

═ ═ ═ ═ Эксплуатация микросхем допускается только с применением теплоотвода. Допускается включение нагрузки относительно общего вывода (с заземленной нагрузкой).

═ ═ ═ ═ Для устранения высокочастотной генерации необходимо уменьшать индуктивность проводов, соединяющие вывод 7 с источником питания, использовать только короткие провода для соединения с навесными элементами, экранировать провод, соединяющий вход микросхемы с генератором сигналов.

═ ═ ═ ═ Регулировка коэффициента усиления напряжения на низких частотах осуществляется изменением емкостей конденсаторов С2 и С4, а во всей полосе пропускания - изменением глубины отрицательной обратной связи, регулировкой сопротивления R1 и емкостью C2.

═ ═ ═ ═ Допустимое значение статического потенциала 200 В.



Литература

Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.

Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
