Logika, Logikus, Logikum

    Микросхемы логики становятся все более и более доступными.
Наряду с этим появляются новые семейства, обладающие новыми свойствами, использующие новые физические принципы, технологии и возможности современного производства.
    В настоящее время практически все крупные производители полупроводников имеют в перечне продукции микросхемы логики. Тем более важным становится умение разбираться в различных типах логики, понимать отличия, которые предлагают те или иные технологии, основные или опциональные возможности. Знание тех или иных особенностей современных микросхем логики поможет выбрать наиболее оптимальное решение при проведении разработок и организации производства электронной аппаратуры.
    В приведенных ниже справочных материалах на примере различных семейств микросхем логики фирмы Fairchild Semiconductor даны основные характеристики различных технологий и характкристики самих микросхем.

Сравнительные характеристики семейств

	Напря жение пита ния** Vcc+ _10%, B	Совместимость		Входной ток~ IIL/IIH, мкА/мкА	Нагрузка~~ IOL/IOH, мА/мА	Ток потреб-ления~ ICC, мкА	Быстро-действие
		по входам VIL/VIH	по выходам VOL/VOH
BICMOS
ABT LVT(16)	5 3,3	TTL TTL,CMOS	TTL TTL, CMOS	-5/5 -5/1	64/-32 64/-32	30 mA 9,0 mA	3,6 4,1
CMOS
VCX(16)### LCX(16) LVX LVQ AC ACQ ACT ACTQ VHC VHCT HC HCT 74C CD4K# GTLP#A-side B-side HS## HST## UHS##	3,3/2,5 3,3 3,3 3,3 3,3/5 3,3/5 5 5 3,3/5 5 2/4,5/6 5 3-15 3-15 3,3 5 2,0/3,0 /4,5/6°°° 5 1,8/2,5/ 3,3/5	TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS CMOS CMOS TTL,CMOS TTL,CMOS CMOS TTL,CMOS CMOS TTL,CMOS CMOS CMOS TTL GTLP CMOS TTL,CMOS CMOS	TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS TTL TTL,CMOS TTL,CMOS TTL,CMOS TTL,CMOS TTL GTLP TTL,CMOS TTL,CMOS TTL,CMOS	-5/5 -5/5 -1/1 -1/1 -1/1 -1/1 -1/1 -1/1 -1/1 -1/1 -1/1 -1/1 -1/1 0,01 -30/20 -5/5 -1/1 -1/1 -5/5	24/-24 24/-24 4/-4 12/-12 24/-24 24/-24 24/-24 24/-24 8/-8 8/-8 6/-6 6/-6 12/-14 8/-1,25 32/-32 34/Open Drain 2,6/-2,6 2,0/-2,0 32/-32	20 20 40 40 80 80 80 80 40 40 80 80 300 3 1 mA 40 10 10 50	2,5/3,2 4,5 12,0 9,5 7,5 6,5 10,0 7,0 8,5 9,5 25 25 70 40 8,2 8,2 21 30 4,5
Биполярные
FASTr FAST AS ALS LS S TTL°	5 5 5 5 5 5 5	TTL TTL TTL TTL TTL TTL TTL	TTL TTL TTL TTL TTL TTL TTL	-150/5 -1,6mA/5 -1,0 mA/20 -0,1 mA/20 -200/20 -400/50 -1,6 mA/40	64/-15 64/-15 64/-15 24/-15 24/-15 64/-15 40/-250 мкА	75 мА 90 мА 90 мА 27 мА 54 мА 120 мА 41 мА	3,9 6,5 6,2 10 18 9 30
ECL
300 Series	-5,7-- -4,2	ECL	ECL	0,5/240	-1,8 B при 50Вт	- 65 мА	1,55

    * - для типа 244, если не указано иное
    ** - исключая ECL и HC
    ~ - максимальное значение при V_CCmax
    ~~ - при V_CCMAX
    ° - для типа 7407
    °° - для типа CD4010
    °°° - не +-10%
    # - для типа 16612
    ## - вентиль И-НЕ
    ### - C_H=30пФ

Снижение напряжения питания семейства логических ИС

8-бит устройства	16-бит устройства

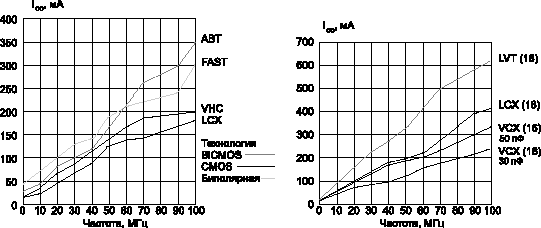

Динамическая мощность

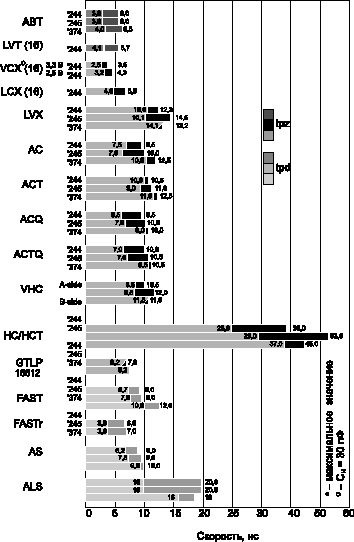

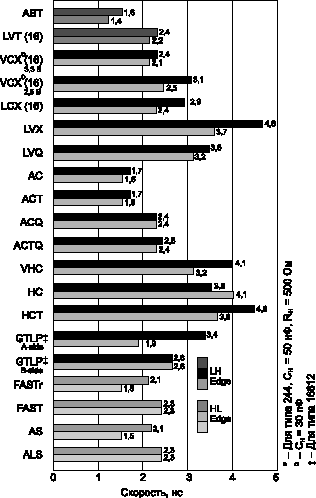

Задержка распространения*	Время нарастания и спада на выходе*

Динамическое потребление* (мА)

	1 МГц	10 МГц	35 МГц	70 МГц	90 МГц
BICMOS
ABT LVT(8) LVT(16)	19,7 11,0 12,5	43,8 29,3 90,1	115,9 75,8 246,2	266,0 133,4 494,3	303,3 170,2 580,1
CMOS
VCX(16) LCX(8) LCX(16) LVX LVQ AC ACQ VHC HC	9,9 2,2 6,7 2,0 3,6 3,9 5,4 3,1 3,8	61,9 20,9 61,9 19,4 36,0 38,9 52,3 30,8 37,9	146,8 64,8 160,0 64,0 84,6 105,5 139,5 103,0 132,0	253,7 146,6 294,4 100,1 108,6 352,8 206,0 180,7 181,5	312,7 163,1 375,1 106,3 108,5 404,2 218,5 192,1 -
Биполярные
FAST FASTr ALS	42,9 38,6 14,1	69,4 58,0 41,0	136,6 94,5 126,7	221,1 198,2 240,2	246,8 232,4 393,8

    * - для типа 244 при Сн =50пФ и переключении нескольких выводов.

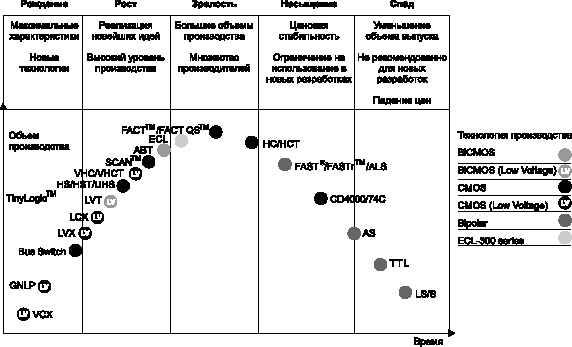

Жизненный цикл ИС

Помехи*

	VOLP, B	VOLV, B
BICMOS
ABT LVT(16)	0,6 0,7	-1,0 -0,36
CMOS
VCX°(16) 3,3 V 2,5 V LCX(16) LVX LVQ AC ACQ ACT ACTQ VHC VHCT HC HCT GTLP#A side B side	0,8 0,6 0,56 0,3 0,3 1,6 0,9 1,6 0,9 0,6 0,7 0,5 0,5 0,7 0,7	-0,8 -0,6 -0,5 -0,2 -0,3 -1,5 -0,6 -1,6 -0,5 -0,6 -0,7 -0,3 -0,3 -0,5 -0,3
Биполярные
FASTr FAST AS ALS	0,8 0,6 0,8 0,2	-0,8 -0,3 -1,4 -0,5

    * - для типа 244 при Сн=50пФ, Rl=500 Ом, переключении 7 выходов, минимальной ассиметрии входных сигналов
    ° - Сн=30 пФ
    # - для типа 16612

Типы корпусов

ABT

LVT

VCX

LCX

LVX

LVQ

FAST

FAST QS

VHC/ VHCT

HC/ HCT

CD4K /74C

GTLP

Tiny Logic HS/ HST

Tiny Logic UHS

FASTr

FAST

AS

ALS

TTL

LS/S

300 Series

BICMOS

CMOS

Биполярные

ECL

SOT23 and SC-70 (5 выво дов)

SSOP (48/56 выводов)

TSSOP Type1

TSSOP (48/56 выводов)

SSOP TypeII (20/24 выводов)

QSOP (20/24 выводов)

*

SOIC EIAJ

SOIC JEDEC

PDIP

    * - для типов LVX3245, LVX4245, LVXC3245, LVXC4245, LVX3L383, LVX3L384

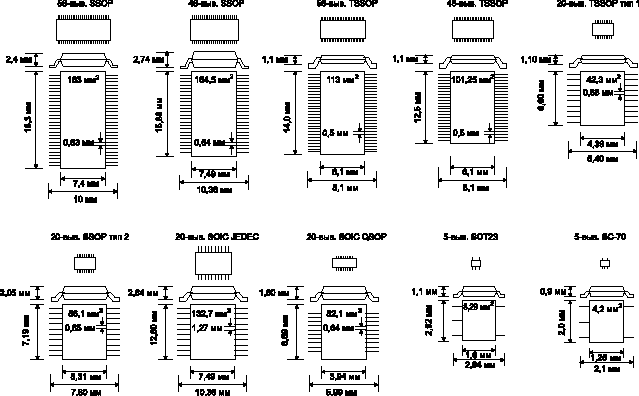

Конструкция и размеры (корпусов)
