Д. Панфилов, В. Поляков, Ю. Поляков, А. Барышников, Н. Батраков

Электронный пускорегулирующий аппарат для дуговых натриевых ламп

    Натриевые лампы высокого давления находят широкое применение для наружного освещения, интенсивно вытесняя дуговые ртутные лампы благодаря лучшим технико-экономическим показателям. Основные преимущества натриевых ламп по сравнению с дуговыми:

    Традиционная система электропитания лампы от сети переменного напряжения 220 В, 50 Гц содержит токоограничивающий реактор, последовательно включенный с лампой, и устройство, формирующее высоковольтные импульсы для зажигания разряда. Проблемы, связанные с электромагнитными пускорегулирующими аппаратами (ПРА), следующие:

   Эти недостатки устраняются при использовании для питания натриевых ламп электронных пускорегулирующих аппаратов (ЭПРА), другое распространенное название которых электронные балласты. В дополнение к этому ЭПРА позволяет:

    Кроме того, они конкурентоспособны по стоимости с традиционными балластами, поскольку более высокая начальная цена компенсируется увеличением срока службы, постоянно увеличивающейся стоимостью электроэнергии и сокращением затрат на обслуживание осветительных установок. Поэтому электронные балласты вызывают повышенный интерес у организаций, занимающихся вопросами городского освещения.

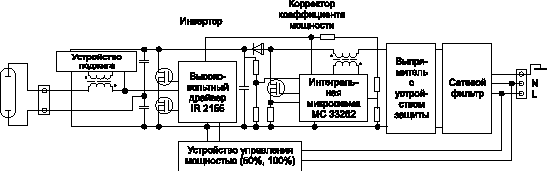

Рис. 1. Функциональная схема ЭПРА

    Ниже описывается электронный пускорегулирующий аппарат для серийно выпускаемых дуговых натриевых ламп высокого давления типа ДНаТ, мощностью 250 Вт, разработанный на кафедре "Промышленной электроники" Московского энергетического института (Технического Университета) и серийно осваиваемый на Государственном предприятии "Нижегородский завод им. М.В. Фрунзе". Функциональная схема ЭПРА представлена на рис. 1 и содержит следующие узлы:

Таблица 1. Результаты испытаний ЭПРА в различных режимах работы

Режим полной мощности
Напряжение сети U, B Потребляемая мощность PK,Вт Напряжение на лампе UH, B Ток лампы IH, A Потребляемый ток IC, A КПД Коэффициент мощности
220 272 102 2,55 1,27 0,96 0,98
250 266 103 2,55 1,1 0,98 0,97
190 279 102 2,55 1,50 0,93 0,98
Режим пониженной мощности
220 109 71,5 1,41 0,52 0,93 0,96

    Отметим некоторые особенности нового ЭПРА.

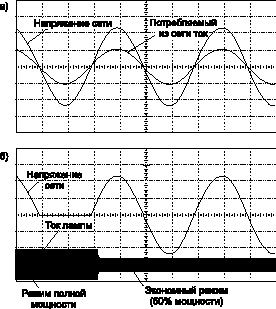

Рис. 2.
а)входное напряжение и потребляемый ток
б) режим переключения мощности ЭПРА

Таблица 2. Основные технические характеристики ЭПРА

Тип ЭПРА ЭПРА-250 ДНаТ-01
Мощность лампы , Вт 250
Напряжение питания, В (50 Гц) 180-250
Потребляемый ток, А (при 220В) 1,2
Коэффициент мощности, не менее 0,96
Температурный диапазон, °C -40...+50
Масса, кг 1,0
Габариты, мм 200х140х90

Достоинства нового ЭПРА:

Экономическая эффективность

    Снижение затрат на оплату электроэнергии при использовании ЭПРА представлено на рис. 3. При работе 10 часов в сутки в обычном режиме годовая экономия электроэнергии составляет 212 кВт╥ч на один ЭПРА, управляющий 100 лампами.

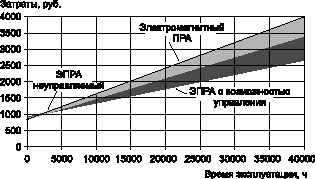

Рис. 3. Экономия при замене электромагнитного ПРА на электронный

    При использовании средств управления для переключения ламп в экономичный режим и при условии работы в этом режиме половины времени горения лампы экономия электроэнергии составит: в год 476 кВт╥ч; в течение всего срока службы 5220 кВт╥ч. Экономическая эффективность у потребителя при использовании одного ЭПРА составляет:

    Государственным предприятием "Нижегородский завод им. М.В.Фрунзе" изготовлена и испытана опытная партия ЭПРА. Испытания показали эксплуатационную надежность при воздействии всех дестабилизирующих факторов (температура, изменение сетевого напряжения и др.). Произведена сертификация ЭПРА.
    Завод предполагает освоение электронных пускорегулирующих аппаратов для всего ряда серийно выпускаемых дуговых натриевых ламп высокого давления типа ДНаТ мощностью 70, 100, 150, 250 Вт.
    Авторы выражают благодарность фирме Hewlett-Packard за предоставленное оборудование, а именно: осциллограф HP 54645D и генератор сигналов НР 33120А, которые были использованы при данной разработке (приведенные выше осциллограммы были сняты осциллографом и переданы на компьютер, где была произведена их дальнейшая обработка).

Кафедра "Промышленной электроники" МЭИ
Тел. (095) 362-7424, 362-7419, 362-7422
Факс (095) 362-7424
E-mail:pel@srv-vmss.mpei.ac.ru
