А. Петров

Трансивер RS-232 производства ST-Microelectronics

    В настоящее время бурное развитие средств связи и телекоммуникаций породило устойчивый спрос на устройства обработки сигналов RS-232, RS-485: приемопередатчики (трансиверы), преобразователи, интерфейсы, гальванические развязки и так далее.

    Например, трансиверы RS-232 потребляются во всем мире десятками миллионов штук в год. Их производят всемирно известные фирмы, такие как Maxim Integrated Products, Analog Devices, Dallas Semiconductors, Sipex и другие. Каждый из производителей ведет борьбу за снижение стоимости своего изделия при сохранении требуемых технических характеристик. Хотя в данном случае, далеко не всегда стоимость трансивера является определяющей для себестоимости всего изделия, тем не менее именно она (стоимость) является решающим аргументом при выборе конкретного производителя.

Таблица. Основные параметры трансиверов

Параметр ST232 ST232A
Минимально допустимое Нормальное значение Максимально допустимое Минимально допустимое Нормальное значение Максимально допустимое
Потребляемый ток (в ненагруженном состоянии)   5 мА 10 мА   1,5 мА 4 мА
Амплитуда сигнала на выходе передатчика 5 В 7,8 В   5 В 9 В
Скорость нарастания сигнала на выходе   7 В/мкс 30 В/мкс   12 В/мкс 30 В/мкс
Скорость передачи данных 120 КБайт/с 200 Кбит/с   200 КБайт/с 400 Кбит/с
Выходное сопротивление передатчика 300 Ом     300 Ом
Диапазон допустимых значений амплитуды сигнала на входе приемника - 30В   30В - 30В   30В
Входное сопротивление приемника 3 кОм 5 кОм 7 кОм 3 кОм 5 кОм 7 кОм
Задержка при прохождении сигнала   0,3 мкс 1 мкс   0,1 мкс 0,5 мкс

    С учетом сказанного, мы хотим представить изделие фирмы ST-Microelectronics (SGS-Thomson) сдвоенный трансивер RS-232 микросхему ST232. Фирма ST-Microelectonics производит трансивер в двух модификациях: ST232 скорость передачи данных до 220 Kбит/сек и ST232A до 400 Кбит/сек. Обе модификации выпускаются в коммерческом (0° +70°C) и индустриальном (-40° +85°С) вариантах в корпусах DIP, SOIC, широкий SOIC и TSSOP. Ниже приведены блок-схема трансивера и таблицы основных параметров.

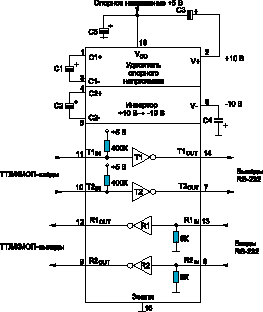

Рисунок. Блок-схема ST232/ST232A

    Рекомендуемый изготовителем номинал емкости всех конденсаторов 0,1 мкФ.

    Необходимо отметить, что цоколевка ST232/ST232A полностью совпадает с цоколевкой микросхем ADM232A и MAX232A, а основные электрические параметры ST232 попадают в пределы допустимых значений, принятых фирмами MAXIM и Analog Devices, что делает возможным применение ST232 и ST232A без принципиальной перестройки схемы. При этом изделия ST-Micro-electronics отличаются низкой коммерческой стоимостью и высоким качеством, полностью соответствующим стандартам крупнейших фирм-производителей. Все это позволяет расчитывать на широкие перспективы применения трансиверов ST232/ST232A на российском рынке.

ООО "ПетроИнТрейд"
Тел. (812) 324-6350, 324-6351,
324-6371, 324-6377, 324-6611
Тел. (095) 155-4994
E-mail: semicond@pit.spb.ru




Александр пишет...

Все правильно, только есть ошибка в схеме - "минусовой" вывод конденсатора
С3 необходимо соединить не + 5 В, а на "землю", т.е. минус 5 В.И еще очень желательно поставить керамический конденсатор (100 nF) параллельно С5 (блокировка по высокой частоте). Все проверил на практике - работает как часики.
