Новое семейство RSLIC18TM со встроенной схемой формирования сигнала вызоваВалерий Воробьев
На стыке 199899 годов фирма Harris анонсировала выпуск нового семейства звонковых SLIC-ов. Пройдя путь от получения и дистрибьюции образцов, ПЛАТАН приступает к их поставкам. Мы уверены, что благодаря сочетанию высоких технических характеристик, простоте применения и приемлемой цене, SLIC-и фирмы Intersil займут достойное место в производстве телекоммуникационного оборудования, включая:
- УПАТС и ГАТС для линий средней длины;
- офисные и микро-АТС (SOHO, PBX);
- системы беспроводного доступа (WLL);
- схемы цифрового уплотнения DAML/Pairgain;
- ISDN Integrated Services Digital Network;
- компьютерную телефонию.
Таблица 1. Состав серии RSLIC18
| Тип | Напряжение батареи, В | Встроенный ключ батареи | Бесшумное изменение полярности | Режим тести-рования линии | Встроенный ключ для тестрежима | Продольный баланс, дБ |
| HC55180 | 100/85 | + | + | 53 | ||
| HC55181 | 100/85 | + | + | + | + | 58/53 |
| HC55182 | 100/85 | + | + | + | 58/53 | |
| HC55183 | 75 | + | 45 | |||
| HC55184 | 75 | + | + | 45 | ||
| HC551XEVAL1 | Отладочная платформа, включая CODEC | |||||

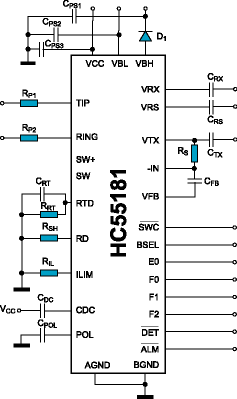

Особенности семейства RSLIC18:
- сопротивление шлейфа до 500 Ом;
- напряжение батареи до 100 В, высоковольтная технология;
- малая потребляемая мощность, всего 50 мВт в ждущем режиме;
- пиковое звонковое напряжение 95 В, 5 REN;
- синусоидальная и трапецеидальная формы звонкового сигнала;
- интегрированный интерфейс звонкового кодека;
- наличие MTU (Maintenance Termination Unit) режима для поддержания постоянного напряжения на 2-х проводной линии;
- малое количество внешних компонентов;
- защита от перегрева с индикацией;
- встроенные тестовые функции;
- единая конструкция для телефонных линий малой и средней длины;
- 28 выв. PLCC-корпус для SMD-монтажа. VDSL-чипсет нового поколения
Таблица 2. Общий состав SLIC-ов фирмы INTERSIL
| Тип | HC5502B, HC5504B | HC5503, HC5503T, HC5503C |
HC5509B | HC5513B, HC5526, HC5515, HC5523 | HC5517B, HC55171B | HC5518x 100V, 50mW |
| Статус на начало 1999 г. | Промышл. | НОВИНКА | Промышл. | Промышл. | Промышл. | НОВИНКА |
| Аналог | - | - | - | PBL3764/A PBL3860(A) | - | - |
| Применения | PABX | PABX | УПАТС, ГАТС | РАВХ, УПАТС, ГАТС | ISDN-модемы, кабельная телефония, WLL | PBX, схемы уплотнения, WLL |
| Продольный баланс | 58 дБ | 53 дБ | 58 дБ | 55/53/58 дБ | 58/40 дБ | 45/53/58 дБ |
| Наличие драйверов для реле | RING | RING или отсутств. | RING + 1 | RING | 1 | |
| Схема формирования вызывного сигнала | внешн. | внешн. | внешн. | внешн. | внутр. | внутр. |
| REN | - | - | - | - | 3/5 | 5 |
| Поддержка двух батарей | + | + | + | внешний ключ батареи | встроенный ключ батареи | |
| Питание постоянным напряжением | + | + | + | - | + | + |
| Питание постоянным током | - | - | + | + | - | |
| Программируемое питание | - | - | + | + | + | + |
| Ток линии, мА | 30/40 | 25/30/30 | 20...60 | 20...60 | 20...60 | 15...45 |
| Сопротивление линии, Ом при 20 мА@48 B | 1400 | 1400 | 1800 | 2000 | короткий шлейф | средний шлейф |
| Определение обрыва линии | - | - | + | + | + | + |
| Детектор тока в линии | + | + | + | + | + | + |
| Определение наличия тока на землю | + | - | + | + | + | + |
| Определение снятия трубки во время звонка | + | только HC5503 | + | + | + | + |
| Защита от перегрева | перерас- пределение мощности |
перерас- пределение мощности |
+ | + | + | + |
| Индикация перегрева | - | - | + | - | + | + |
| Передача в режиме положенной трубки | + | + | + | + | + | + |
| Режим малого потребления | - | - | - | + | - | + |
| Защита от насыщения | + | + | + | + | + | + |
| -40°...+85°С | + | - | + | + | + | + |
| КОРПУС PDIP PLCC SO |
+ + + |
+ HC5503 + |
+ + + |
+ + |
+ + |
+ |
