Г. Громов

Графический ассемблер

    Программное обеспечение является источником жизни системы, основанной на микроконтроллере или микропроцессоре. Разработка его является центральным моментом общего процесса проектирования. Основным инструментом для профессиональной разработки программ является ассемблер, предполагающий детализацию на уровне команд микроконтроллера или микропроцессора. Только он позволяет максимально использовать ресурсы кристалла. Однако работать на ассемблере не слишком удобно. Существенным барьером между программистом и предметом программирования является текстовый редактор с его ограниченными возможностями.

    В данной публикации я хотел поговорить о технологии графической разработки программного обеспечения для микроконтроллеров и микропроцессоров. Такая технология освобождает программиста от целого ряда неудобств, свойственных классическому ассемблеру, а также предполагает существенное упрощение работы при сохранении уровня его детализации. Рассмотрение темы я буду вести с использованием в качестве примера среды разработки "Algor ithm Builder", в частности адаптированной под микроконтроллеры фирмы ATMEL с архитектурой AVR.

    Вначале немного о мнемонике. Мнемоника представляет собой короткий набор букв латинского алфавита, однозначно определяющий соответствующую ему операцию в ядре микропроцессора. Конечно, разработчики старались вложить в этот набор букв смысл выполняемой операции, чтобы максимально облегчить жизнь программисту. И в ряде случаев им это вполне удалось, например, MOV, CALL, ADD, JMP и так далее. Но таких ситуаций немного. А появившиеся позже команды SBI, XTHL, BRBC, ADIW, XCHD и другие начинают соперничать с китайской письменностью. Разумеется, можно попытаться их запомнить, но и без того проблем достаточно.

    Кроме того, те, кто имел дело с разными микропроцессорами, конечно, обратил внимание, что общность мнемоник их ассемблеров составляет не более трети. Среди присутствующих практически во всех ассемблерах, можно перечислить MOV, ADD, SUB, CALL, AND, OR, INC, DEC, PUSH, POP и еще некоторые. Основная же масса представлений эксклюзивна даже для ряда совершенно одинаковых операций. Например, в одном случае операция "исключающее или" записывается как XOR, в других - EOR. В одном случае обозначение операций переходов построено на основе слова JUMP, в другом - на основе BRАNCH. И таких примеров можно привести множество. Но ведь редко кому удается пользоваться только одним ассемблером. В реальной жизни "коней" приходится менять, и с таким нежелательным разнообразием сталкиваешься неизбежно.

    С учетом всего этого, в среде "Algor ithm Builder" представление операций микроконтроллера построено иначе - по визуально-функциональному принципу. Запись операции содержит образ выполняемого действия. Например:

вместо "MOV R0,R1" записывается
       "R1->R0",
вместо "LDI R16,63" - "63->R16",
вместо "ST X,R2" - "R2->[X]",
вместо "LSR r7" - "r7>>",
вместо "SBI PortB,3" - "1->PortB.3" и так далее.

    В результате, время освоения системы команд сокращается до минимума, а смысл операций становится понятным даже неподготовленному человеку. Кроме того, в среде предусмотрен оперативный вызов через меню таблицы шаблонов всех имеющихся операторов, который позволяет легко найти необходимый.

    Одно из основных неудобств ассемблера (и не только его) состоит в том, что в редакторе программа записывается и отображается в виде одной сплошной вертикальной полосы. И логическая структура тех или иных фрагментов может быть построена только в воображении программиста. В особо сложных случаях приходится предварительно прорисовывать необходимую структуру на бумаге. Это дополнительно загружает программиста совершенно ненужной работой.

    Главное предназначение графических сред - приведение интерфейса разработки в соответствие с природой человеческого восприятия, освобождение пользователя от лишних рутинных действий для чисто творческого процесса. Элементы этих технологий мы наблюдаем в таких языках программирования, как Visual Basic, C-Builder, Delphi и других. Но там этот процесс ограничивается в основном конструированием содержимого окна. А с полным правом к этой категории можно, пожалуй, отнести такие среды, как PCAD, OrCAD и прочие. Можно, конечно, электрическую схему описать в текстовом редакторе, вводя список соединений, но гораздо удобнее это делать в специализированном графическом редакторе.

    Любая программа, написанная на уровне ассемблера, состоит из ряда законченных монотонных (или условно монотонных) цепочек, в которых ее исполнение возможно без ветвлений. Такие фрагменты всегда начинаются с метки (если это не само начало программы), а завершаются либо оператором безусловного перехода, либо оператором возврата из подпрограммы (RET или RETI), то есть оператором, который безо всяких условий осуществляет перевод хода исполнения программы в иной фрагмент. Такие участки программы представляют собой первичные логически завершенные блоки.

    Например, приведенная ниже подпрограмма содержит три таких блока:

SubName:    LDI         XL,96
            LDI         XH,00
  Label0:   LD          R16,X
            CPI         R16,1
            BREQ        Label1
            CPI         R16,2
            BRNE        Label2
            SBIW        X,2
            RJMP        Label0
  Label1:   SBI         PortA,0
            CBI         PortA,149
            RET
  Label2:   SBI         PortA,2
            CBI         PortA,3
            RET

    Первый блок начинается с оператора "LDI XL,$20" с меткой "SubName", а завершается оператором безусловного перехода "RJMP", два других - начинаются с оператора "SBI" с метками "Label1" и "Label2", соответственно, а заканчиваются оператором "RET".

    Визуальное разделение таких блоков на плоскости является одним из принципов графических методов. Другим принципом является возможность графического отображения алгоритма программы. Благодаря этому, обеспечивается возможность ввода программы на плоскости в двух измерениях в виде алгоритма с древовидной структурой, с визуальным отображением направления условных и безусловных переходов. В результате - вся логическая структура как на ладони.

    На рис. 1 показано отображение вышеприведенной программы в графической среде "Algorithm Builder".

Отображение программы в среде Algorithm Builder

Рис. 1. Отображение программы в среде "Algorithm Builder"

    Поскольку основная масса условных и безусловных переходов вводится и отображается графически, программа освобождается от бесчисленных имен меток, которые в ассемблере являются неизбежным балластом, загромождающим текст программы. Необходимость имен для меток остается только для входов в подпрограммы.

    Графическая технология ассемблера в среде "Algorithm Builder" реализуется посредством нескольких базовых объектов, из которых выстраивается конструкция алгоритма. Среди них:

    Редактор среды позволяет свободно вносить на рабочее поле любые необходимые объекты, модифицировать их, вставлять и так далее. Принципы редактирования аналогичны используемым в других графических редакторах.

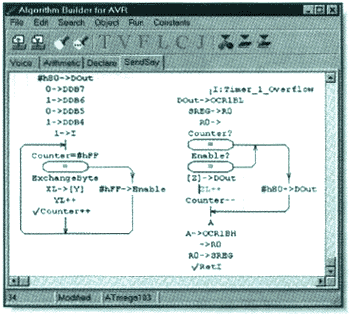

Основное окно редактора

Рис. 2. Основное окно редактора

    Для удобства, конец вектора ветвления разрешается останавливать на отрезке другого вектора, если конечно адрес у них общий. Но при большом нежелании рисовать вектор ветвления, либо, если это ветвление слишком длинное, всегда остается возможность адресовать переход классическим способом, на имя метки.

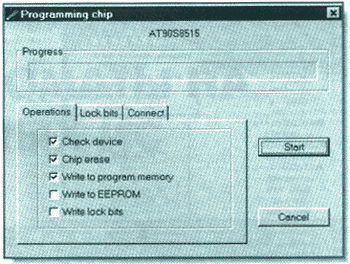

Окно программиста

Рис. 3. Окно программиста

    В целом данная среда программирования является самодостаточной системой. Она содержит в себе компилятор алгоритма, симулятор микроконтроллера и внутрисхемный программатор, обеспечивающий загрузку откомпилированного алгоритма в кристалл. Кроме того, обеспечивается режим мониторной отладки, при котором к откомпилированному коду программы добавляется скрытый код, обеспечивающий вывод всего внутреннего состояния реального микроконтроллера в заданных точках останова в соответствующие окна, как при работе в симуляторе. При работе мониторного отладчика и программатора микроконтроллер непосредственно подключается к параллельному порту LPT несколькими цепями.

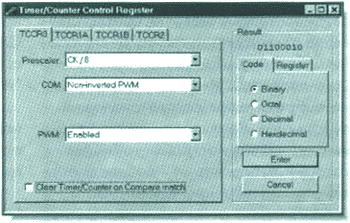

Окно настройки таймеров

Рис. 4. Окно настройки таймеров

    В числе дополнительных возможностей, не связанных непосредственно с графическими технологиями, можно назвать метки со стандартным именем прерывания. Встретив такую метку, компилятор автоматически вставит в соответствующее вектору прерывания место программы код необходимого безусловного перехода. Имя таких меток можно выбрать через соответствующий пункт меню. Реализован также удобный интерфейс настройки таймеров, который избавляет от необходимости помнить назначение каждого бита управляющего регистра и ряд других сервисных возможностей.

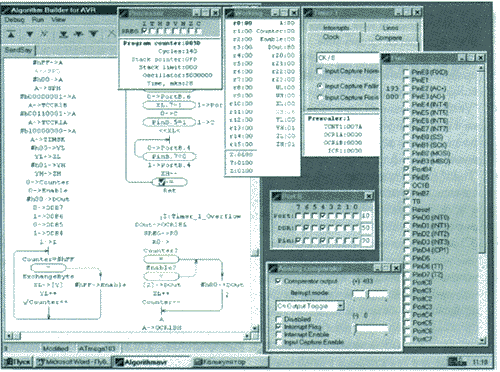

Работа симулятора

Рис. 5. Работа симулятора

    Среда "Algor ithm Builder" предна- значена для работы в операционной системе Windows 95/98.

    На рис. 6 приведен более сложный пример фрагмента программы. Слева - в классическом ассемблере, а справа - полная его копия в среде "Algor ithm Builder".

Ассемблер: классика и графика

Рис. 6. Ассемблер: классика и графика

    Конечно, в рамках одной статьи невозможно достаточно подробно описать все особенности работы в графической среде.

    В ближайшее время среда "Algor ithm Builder" будет адаптирована под иные типы микропроцессорных архитектур.

    Переход к использованию такой среды труден психологически. В голове многих проскользнет мысль: "может, ассемблер и не располагает этими возможностями, но я к нему очень привык, мне и с ним хорошо". Это чем-то сродни переходу от командной (DOS) к графической оболочке (Windows). Однако, освоение этого инструмента и последующая работа с ним заметно проще классического ассемблера. Во всяком случае, те, кто его уже используют, пути назад не ищат.

    Подробнее с упомянутым продуктом можно познакомиться на сайте www.atmel.ru в разделе "Программное обеспечение".
