О. Воротынский

Микроконтроллеры семейства PICmicro18 фирмы Microchip

    Самые популярные в мире 8-бит микроконтроллеры фирмы MICROCHIP продолжают свое развитие в сторону увеличения мощности ядра, расширения объема памяти, увеличения количества выводов и новых периферийных устройств (CAN/USB). Расширение номенклатуры PICmicro идет по направлению создания законченной системы pin-to-pin совместимых приборов различной вычислительной мощности ядра и набора периферии. Последние усилия MICROCHIP направлены на создание семейства PICmicro18 - высокопроизводительных приборов с Flash и ROM-памятью программ.

Память программ FLASH/ENHANCED FLASH

    Кристалл с перепрограммируемой памятью получил наименование Flash на основании того, что все ячейки массива памяти стираются с помощью электрического сигнала одновременно. Большое значение для скорости программирования и номинального напряжения программирования имеет технологический процесс изготовления кристаллов. Например, 0,9-мкм технологический процесс требует напряжения 21 В и времени записи 10 мс, а 0,5-мкм процесс - 16 В и 2 мс, соответственно.

    В настоящее время MICROCHIP применяет процесс Enhanced Flash (PIC16F87X), который позволяет перезаписать память около 1000 раз. В ближайшем будущем запускается усовершенствованный технологический процесс изготовления Flash-кристаллов.

    Новый кристалл Flash позволит пере- записать память программ ориентировочно 100 раз, причем для ее программирования будет необходим дополнительный источник питания с высоким напряжением (около 16 В). Кроме того, на кристалле не будет EEPROM. Можно считать, что новые Flash станут перезаписываемыми аналогами однократно программируемых приборов. Отметим, что их цена максимально приближена к цене ОТР-кристаллов.

    Область применения новых Flash-микроконтроллеров очевидна - это приборы с периодически обновляемым программным обеспечением. Встроенный микроконтроллер в таких устройствах можно перепрограммировать, как и обычно, непосредственно в системе по последовательному интерфейсу (ICSP).

Маркировка семейства PICmicro18

    Напомним маркировку кристаллов семейства PICmicro18. После обозначения семейства PIC18 следующая буква указывает на технологию памяти программ (F - flash, C - OTP), а расположенные за ней цифры "ABC":

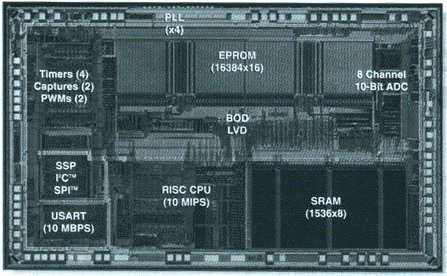

Основные характеристики ядра PICmicro18

Номенклатура семейства PICmicro18

    Для массовых микрогабаритных применений интересной новинкой станет 8-выводной кристалл с высокопроизводительным ядром PICmicro18, системой контроля питания (детектором напряжения LVD и системой перезапуска BOR) и энергонезависимой памятью на кристалле.

    Семейство содержит модификации, отличающиеся объемами памяти и наличием АЦП:

    Для встроенных устройств с аппаратным интерфейсом передачи данных по каналу RS-232 идеальным контроллером можно считать PIC16F628. Перепрограммируемая память позволяет обновлять алгоритм обмена данными, а встроенный модуль широтно-импульсного модулятора (ШИМ) может быть использован для управления исполнительным механизмом или измерения временных интервалов с высоким разрешением.

    PIC16F628/627 (ядро14 бит) - 18 выводов 1K/2Kбайт 128 RAM 128 EEPROM, 16 I/O, два аналоговых компаратора, модуль PWM/Capture/Compare, USART, внутренний ГТИ, BOR.

    Для малогабаритных устройств управления силовой схемой (например, инвертором источника питания или двигателем) рекомендуется микроконтроллер с усовершенствованным интерфейсом ШИМ. В выходной каскад ШИМ встроена логика управления мостовой и полумостовой схемой внешнего устройства (аналогичный модуль ШИМ используется в серийно выпускаемом микроконтроллере PIC16C770/771).

    PIC18F122/13 (ядро PICmicro18) - 20 выводов 4K/8Kбайт 256 RAM 128 EEPROM, 16 I/O, умножитель 8x8, 2-уровневая система прерываний, стек 31, 7-канальный 10-разрядный АЦП, усовершенствованный модуль EССР, 9 бит USART, LVD/BOR.

    Наличие EEPROM и мощного вычислительного ядра в контроллере PIC18C1X2 позволяет расширить область применения и реализовать сложные алгоритмы регулирования. Для менее сложных применений можно воспользоваться микроконтроллером PIC16F816, подготовленным к выпуску в ближайшие месяцы:

    PIC16F816/812 (ядро14 бит) - 18 выводов 1k/2Kбайт 128 RAM 64 EEPROM, 8-канальный 10-разрядный АЦП, модуль ССР, внутренний ГТИ, LVD/BOR.

    Об отладочных средствах и микроконтроллерах фирмы MICROCHIP с большим количеством выводов, с CAN и USB-интерфейсом, драйвером ЖКИ, многоканальным ШИМ читайте продолжение в следующих номерах журнала.

Тел.: (812) 325 5115
