Б. Малашевич

Бесконтактная идентификация

    В последнее время широкое распространение получают различные средства электронной бесконтактной идентификации объектов. Они находят широкое применение в системах санкционированного доступа, учета, хранения, обращения, охраны, оповещения, наблюдения и т. п. Объектом идентификации может быть человек, животное, транспортное средство, оборудование, контейнер с грузом, изделие в процессе производства, товар, ценные предметы... Каждому объекту в таких системах придается индивидуальный идентификатор носитель определенной информации об объекте. Эта информация может быть либо постоянной, либо изменяемой в процессе эксплуатации. Бесконтактный и дистанционный метод считывания информации позволяет размещать и идентификатор, и считыватель таким образом (например, считыватель под лентой транспортера или в дверной коробке, а идентификатор в пластмассе корпуса объекта или в кошельке посетителя), что они не мешают прохождению основного процесса и не требуют, как правило, для обработки дополнительных операций и времени.

    Такие свойства позволяют средствам бесконтактной идентификации стремительно внедряться практически во все сферы жизнедеятельности человека, привнося в них принципиально новое качество, например:

    Широкое распространение систем бесконтактной идентификации предопределяет массовую потребность в идентификаторах, основой которых, как правило, является интегральная схема (ИС). Наибольшее распространение в настоящее время получили такие ИС двух видов:

    Потребителю предлагаются первые результаты деятельности ОАО "Ангстрем" в этих направлениях гамма средств бесконтактной идентификации со считыванием информации с пассивного идентификатора по радиоканалу (электропитание идентификатора производится по тому же радиоканалу), работающих на частотах 125 кГц и 13,56 МГц.

    В общем случае, средства идентификации включают следующие компоненты:

Средства идентификации с однократным программированием памяти

Интегральная схема An55001

    An55001 ИС бесконтактного пассивного ответчика-идентификатора представляет собой однократно программируемое ПЗУ, считывание информации из которого и электропитание производятся по встроенному радиоканалу. Она является основой идентификаторов КИБИ-001, БИБ-001, БИЖ-001 и БИТ-001, работающих на частоте 125 кГц.

    An55001 содержит 64 бит однократно электрически программируемого ПЗУ, блок программирования, встроенный радиоканал, шифратор (в коды Манчестер) и модулятор.

    Основные характеристики

    Функционирование

    An55001 имеет два режима работы:

    В режиме программирования производится запись индивидуального идентифицирующего кода в электрически программируемое ПЗУ. Для этого используется встроенный в ИС блок программирования и внешний программатор. В этом режиме ИС нуждается в электропитании, получаемом от программатора. Запись информации осуществляется методом пережигания плавких перемычек. Режим программирования является подготовительным перед эксплуатацией ответчика-идентификатора и осуществляется по заказу потребителя.

    В режиме ответчика An55001, объединенная в единой конструкции с настроенной на выбранную частоту антенной, размещается на идентифицируемом объекте и постоянно находится в пассивном, обесточенном режиме ожидания. Источник электропитания отсутствует.

    Обращение к An55001 осуществляется при помощи считывателя, содержащего электронный блок и радиоканал с частотой, соответствующей частоте идентификатора. Для считывания идентификатор и считыватель сближаются на определяемое характеристиками их радиоканалов расстояние (от нескольких сантиметров до нескольких десятков сантиметров). Антенна идентификатора улавливает немодулированное излучение считывателя и преобразует его:

    Расстояние, на котором обеспечивается надежное считывание информации, зависит от:

    Содержание посылки

    Посылка, содержащая 64 бит хранимой в ЭППЗУ информации, передается в считыватель последовательным кодом Манчестер и никак не интерпретируется в An55001. Смысловое значение кода определяется либо считывателем, либо иным устройством системы. Это обеспечивает как универсальность An55001, так и высокую защищенность идентифицирующей информации. Автор системы имеет возможность применить любые коды, защищенные или незащищенные от ошибок и несанкционированного доступа, любые способы шифрации, любые цифровые и символьные алфавиты, в том числе, собственные. 64 бит информации ЭППЗУ An55001 на одной несущей частоте радиоканала позволяют получить более 1,8x1019 идентифицирующих комбинаций.

    Широкий спектр радиочастот и применение различных вариантов кодирования, распределения и интерпретации информации в ЭППЗУ позволяют получить практически неограниченное количество идентифицирующих комбинаций и обеспечить конфиденциальность их трактовки.

    В качестве примера предлагается один вариант посылки ответчика-идентификатора (рис. 1).

Вариант посылки

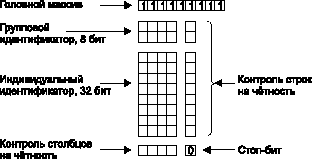

Рис. 1. Вариант посылки

    Посылка из 64 бит сгруппирована в 12 строк и 6 информационных групп. 1-я строка (головной массив 9 бит, 9 единиц) признак начала посылки (в принятой системе другое сочетание 9 единиц подряд невозможно). Следующие 10 строк содержат идентифицирующий код (40 бит), который может быть разделен по классификационному признаку, например, на групповой и индивидуальный идентификаторы. Каждая строка (кроме головного массива) и каждый столбец имеют индивидуальный бит контроля на четность.

    Этот вариант организации посылки ответчика-идентификатора обеспечивает 240 = 1099511627776 идентифицирующих комбинаций, разделенных на 2 группы: 8 бит 256 комбинаций идентификатора группы объектов и 32 бит 4256308996 комбинаций индивидуального идентифицирующего кода в каждой группе.

    Варианты смысловой нагрузки идентифицирующих кодов устанавливаются прикладной системой, например:

    Во втором и третьем случаях объем получаемой об объекте информации практически неограничен, эта информация может быть защищена от несанкционированного доступа любыми методами.

Интегральная схема An55002

    An55002 ИС бесконтактного пассивного ответчика-идентификатора по основным характеристикам и принципу действия аналогична An55001, но имеет два принципиальных отличия:

    Основные характеристики

    Содержание посылки

    Посылка представляет собой циклически повторяющуюся последовательность из 79 бит. При использовании в считывателе выходного интерфейса Wiegand-33 эти биты распределяются следующим образом:

    Кодовая посылка (рис. 2), сформированная методом фазовой манипуляции, модулирует несущую частоту по амплитуде.

Формат кода

Рис. 2. Формат кода

    Период передаваемого бита T = 110 е 160 мкс и длительность позиционного импульса t " 1/16T = 7 е 10 мкс определяются внутренним генератором и качеством согласования радиоканалов карточки и считывателя.

Идентификаторы

    В общем случае идентификатор представляет собой защищенную от климатических и механических воздействий конструкцию, объединяющую кристалл ИС с антенной и снабженную, при необходимости, средствами крепления на идентифицируемый объект.

    Огромное разнообразие применений определяет такое же множество конструктивных решений ответчика-идентификатора, соответствующих требованиям конкретной системы и характеру идентифицируемого объекта. Это может быть пластиковая карточка, клипса, брелок, жетон, браслет, перстень, имплантируемая или иная капсула, ошейник, приклеиваемый или привинчиваемый диск и множество других вариантов.

    В настоящее время пластиковые карточки производятся серийно, остальные конструктивные исполнения по предварительному заказу. Это определяется тем, что в настоящее время в РФ и СНГ бесконтактная идентификация довольно широко применяется пока в системах санкционированного доступа на основе пластиковых карточек, а остальные многочисленные применения находятся в зачаточном состоянии.

Пластиковые карточки

    Выпускаются два идентификатора в виде пластиковой карточки: КИБИ-001 и КИБИ-002, построенные на основе БИС An55001 и An55002, соответственно. Это электронные, бесконтактные, пассивные пропуска для автоматизированного санкционированного доступа на территории, в помещения и к оборудованию.

    Лицевая сторона карточек свободна для размещения графической (например, фотографии) и текстовой информации об объекте. Это позволяет совмещать электронную идентификацию пропуска и визуальную идентификацию предъявителя.

    Основные характеристики

    КИБИ-001:

    КИБИ-002:

Брелоки

    Идентификаторы в виде брелоков БИБ-001 и БИБ-002 построены на основе БИС An55001 и An55002, соответственно. Это электронные, бесконтактные, пассивные пропуска для автоматизированного санкционированного доступа на территории, в помещения и к оборудованию, не требующего визуальной идентификации предъявителя.

    Основные характеристики

    БИБ-001:

    БИБ-002:

Жетоны

    Идентификаторы в виде круглых жетонов БИЖ-001 и БИЖ-002 пост-роены на основе БИС An55001 и An55002, соответственно. Это электронные бесконтакные, пассивные пропуска, предназначенные для использования в качестве обезличенного одноразового, но многократно обращаемого пропуска на территории ограниченного или оплачиваемого доступа. Примерами применения жетона могут быть метро, музеи, выставки, парки и другие объекты, право прохода на которые посетитель получает при каждом посещении в виде жетона, опускаемого в турникет.

    Основные характеристики

    БИЖ-001:

    БИЖ-002:

Таблетки

    Идентификаторы в виде круглых таблеток БИТ-001 и БИТ-002, построены на основе БИС An55001 и An55002, соответственно. Эти электронные бесконтактные, пассивные идентификаторы могут использоваться:

    Конструкция отличается малым диаметром и может применяться как в виде собственно таблетки, так и служить основой для других компоновок идентификатора, например, в виде традиционного ключа от замка, таблетки типа Touch Memory.

    Основные характеристики

    БИТ-001:

    БИТ-002:

Метка

    Конструктив БИМ-002 выполнен в виде пластиковой наклеиваемой или пришиваемой круглой метки и предназначен для использования в качестве идентификатора:

    Конструктив отличается малыми геометрическими размерами.

    Основные характеристики

Персонализация

    Конструкция идентификаторов, выполненных в виде пластиковых карточек, обеспечивает возможность их визуальной персонализации, то есть нанесения на их лицевую сторону графической и текстовой информации, например, фотографии владельца, его фамилии и т. п.

    Изготовитель располагает одной из возможных технологий персонализации, отработанной при изготовлении электронных пропусков своим работникам и при выполнении ряда заказов. Технология заключается в следующем:

    Такая технология позволяет провести визуальную персонализацию карточки за несколько минут.

Считыватели

    В общем случае, считыватель (ридер) выполняет следующие основные функции:

    Считыватели для идентификаторов с электрически перепрограммируемым ЗУ выполняют также функцию записи.

Таблица. Ридеры для идентификаторов с частотой 125 кГц

Ридер Характеристика
APR-01AW Чтение до 120 мм, интерфейс Wiegand 26. Для помещений
APR-03AA Чтение до 120 мм, интерфейс Clock and Date. Для помещений и улицы
APR-03AW Чтение до 120 мм, интеофейс Clock and Date. Для помещений и улицы
APR-03AT Чтение до 140 мм, интерфейс Touch Memory. Для помещений
APR-04AW Чтение до 130 мм, интерфейс Wiegand 26. Для помещений
APR-04AT Чтение до 130 мм, интерфейс Touch Memory. Для помещений
APR-05AW Чтение до 60 мм, интерфейс Weigand 26. Вандалозащищенный, для помещений и улицы
APR-05AT Чтение до 60 мм, интерфейс Touch Memory. Вандалозащищенный, для помещений и улицы

    Для идентификаторов, работающих на частоте 13,56 МГц, Ангстрем предлагает ридеры СБР-001, СБР-002 и СБР-003 собственной разработки.

СБР-001

    Считыватель бесконтактный радиочастотный СБР-001 для идентификаторов КИБИ-002, БИБ-002, БИЖ-002, БИТ-002, БИМ-002 и им подобных, работающих на частоте 13,56 МГц, выполнен в ударопрочном пластиковом корпусе из полиамида.

    Основные характеристики

    Функционирование

    При внесении исправного идентификатора в зону действия считывателя, СБР-001 проверяет корректность его кода (по контрольной сумме), включает индикацию, звуковой сигнал и выдает код на контроллер.

    Следующий идентификатор может быть считан через 0,5 с после выведения предыдущего из зоны действия считывателя.

    СБР-001 снабжен двухцветным светодиодом и встроенным зуммером для индикации состояний считывателя и системы. При включении он производит самоинициализацию и индицирует свое состояние. При считывании идентификатора СБР-001 индицирует правильность считывания кода. Имеется возможность внешнего управления сигнализацией.

    Питание считывателя осуществляется от внешнего источника (8е16 В, 70 мА). Как правило, таким источником является контроллер, к которому подключается считыватель.

СБР-002 и СБР-003

    Считыватели бесконтактные радиочастотные СБР-002 и СБР-003 для идентификаторов КИБИ-002, БИБ-002, БИЖ-002, БИТ-002, БИМ-002 и им подобных, работающих на частоте 13,56 МГц, полностью идентичны друг другу, за исключением:

    Считыватели используются в системах, требующих введения кода персонального идентификационного номера (ПИН) предъявителя. Они устанавливаются на турникеты, двери, оборудование и так далее.

    Основные характеристики

    Функционирование

    В считывателе происходит детектирование, обработка, анализ кода идентификатора и преобразование его в код формата Wiegand-33. При соответствии кода контрольной сумме он, преобразованный в формат Wiegand-33, поступает на выход, и включается звуковая (если не введена блокировка) и цветовая сигнализации.

    Считыватели имеют встроенную оптическую (двухцветный светодиод) и звуковую сигнализации с внутренним (по результатам считывания идентификатора) и внешним (от клавиатуры) управлением.

Интегральная схема An5504 для средств идентификации с многократным перепрограммированием памяти

    An5504 ИС бесконтактного, пассивного, интеллектуального иден-тификатора широкого применения. Представляет собой многократно электрически перепрограммируемое ПЗУ с электрическим стиранием и с мощной системой защиты. Обмен информацией с карточкой и ее электропитание производятся по встроенному радиоканалу.

    An5504 может быть использована в платежных (таксофон, транспорт, мелкие покупки) и идентификационных системах.

    Основные характеристики

    Поставка ИС потребителю планируется, как правило, в составе идентификатора в виде пластиковой карточки или, по заказу, в ином конструктивном исполнении.

    В общем случае, идентификатор представляет собой защищенную от климатических и механических воздействий конструкцию, объединяющую кристалл ИС An5504 с антенной.

    Высокая скорость передачи данных по радиоканалу (106 Кбод) позволяет провести любую транзакцию за время не более 0,1 с. Этого достаточно для того, чтобы владелец карточки просто пронес ее (не вынимая из кошелька) через зону действия антенны считывателя, то есть на расстоянии не более 10 см.

    В реальном применении возможны два варианта конфликтных ситуаций:

    Для разрешения таких конфликтов в An5504 имеется система предупреждения столкновений.

    Для защиты системы от ошибок и мошенничества в An5504 реализована совокупность средств, защищающих ее в достаточно высокой степени. Она включает:

    Высокая степень защиты обеспечивает широкий спектр применений карточки от оплаты проезда в транспорте до электронного кошелька.
