В. Воробьев

Дисковые варисторы фирмы EPCOS (S+M). Вопросы и ответы

Как должны согласовываться первичная и вторичная защиты?

    Под согласованием (координацией) понимается точное соответствие между газоразрядником, номинальным напряжением и типом вторичной защиты.

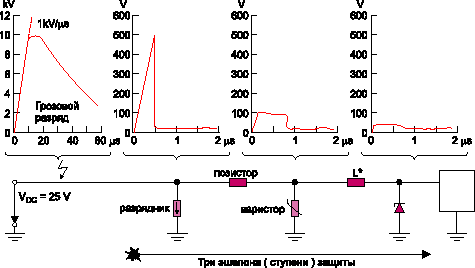

Рекомендуемая схема защиты от грозового разряда

Рекомендуемая схема защиты от грозового разряда

Как подобрать замену варисторов серии СН2-1 на варисторы EPCOS?

    Варисторы СН2-1 классифицируются по постоянному напряжению при токе 1 мА V1ma.

    Варисторы EPCOS (www.epcos.com) классифицируются по среднеквадратическому напряжению Vrms, когда варистор находится на грани открытия, при токе существенно меньшем 1 мА.

Напряжение Допустимая рассеиваемая энергия, Дж, 8х20 мкс
Vrms, B Vdc, B Vlma, B Дисковые варисторы EPCOS тест импульс 2 мс СН2-1 а/б/в/г тест импульс 8х20 мкс
диаметр, мм а б в г
05 07 10 14 20 19 12 8 16
11 14 18 0,3 0,8 1,7 3,2 10
14 18 22 0,4 0,9 2,0 4,0 12
17 22 27 0,5 1,1 2,5 5,0 14
20 26 33 0,6 1,3 3,1 6,0 18
25 31 39 0,7 1,6 3,7 7,0 22
30 38 47 0,9 2,0 4,4 9,0 26
35 45 56 1,1 2,5 5,4 10 33
40 56 68 1,3 3,0 6,4 13 37
50 65 82 1,8 4,2 8,4 15 27
60 85 100 2,2 4,8 10 17 33 24,6 9,6 5,4 16
75 100 120 2,5 5,9 12 20 40 29,5 11,5 6,3 20
    130           32,0 12,5 6,9 21
95 125 150 3,4 7,6 15 25 50 35,9 14,4 7,8 25
    160           39,3 15,4 8,4 26
115 150 180 3,6 8,4 18 30 60 44,3 17,3 9,6 30
    200           49,2 19,2 10,5 33
130 170 205 4,2 9,5 19 34 74
140 180 220 4,5 10 22 36 78 54,1 21,1 11,7 36
150 200 240 4,9 11 24 40 85 59,1 23,0 12,6 40
175 225 270 5,6 13 28 46 98 66,4 26,0   45
    300           73,6 28,9   50
    330           74,8 31,8   55
230 300 360 7,2 17 36 60 130 81,6 34,7   60
250 320 390 8,2 19 38 65 140 86,6 37,6   65
275 350 430 8,6 21 43 71 151 97,5 41,5   71
300 385 470 9,6 23 47 76 173 107 45,4   78
320 420 510     50 84 184 116
    560           127
385 505 620 13 28 40 80 150 129
420 560 680 14 32 45 90 175 142
440 585 715 16 34 47 95 185
460 615 750 18 36 50 100 195 156
510 670 820     55 110 190 171
550 745 910     60 120 210 189
625 825 1000     68 130 230 200
680 895 1100     72 140 250 215
    1200           240
1100 1465 1800       230 420

    Исходя из таблицы соответствия Vrms и V1ma и допустимой рассеиваемой варистором энергии, можно предложить следующее соответствие.

CH2-1 EPCOS
тип мм тип мм
а 19 S20K... 20
б 12 S10K... 10
в 8 S07K... 7
г 16 S14K... 14

    Обычно рекомендуемые замены:

Какой варистор применять на 220 В?

    Необходимо учитывать разрешенный допуск рабочего напряжения бытовой сети и допуск напряжения срабатывания варистора. Для европейской сети в соответствии со стандартом IEC38 с 2003 года это 230 [В] + 10% = 253 [В].

    Допуск варисторов EPCOS 10%. Следовательно, 253 [В] + 10% = 278 [В]. Таким образом, как для европейской сети, так и для российской, в устройствах защиты бытовой сети можно рекомендовать применение варисторов на 275Vrms S05K275 S20K275.

Где купить?

    ПЛАТАН КОМПОНЕНТС поставляет дисковые и SMD-варисторы, разрядники, позисторы и компоненты подавления электромагнитных помех со склада и под заказ.

Тел./факс: 417 5245, 417 8645
E-mail: v-valer@platan.ru
