В. Анохин, А. Ланнэ

MATLAB для DSP. Применение многоскоростных фильтров в задачах узкополосной фильтрации

Многоскоростные фильтры и банки фильтров (фильтры и банки фильтров с многочастотной дискретизацией) определили самостоятельное направление в теории и практике цифровой обработки сигналов (ЦОС). В этой связи достаточно упомянуть квадратурно-зеркальные фильтры - новый класс многополосных фильтров, банки многоскоростных фильтров для реализации вейвлет-преобразований, полифазные фильтры. Многоскоростная фильтрация нашла широкое практическое применение в задачах компрессии речи, звука и изображений, построения эффективных систем фильтрации, очистки сигнала от помех, оптимизации вычислительных ресурсов при реализации алгоритмов ЦОС.

Для решения задач анализа (моделирования) и синтеза (проектирования) систем с многочастотной дискретизацией пакет MATLAB предоставляет широкие возможности. В рамках проекта "MATLAB для DSP" рассмотрим частную, но практически важную задачу проектирования и моделирования узкополосного фильтра. Для этих целей, как это и оговорено в проекте, используются два наиболее дружественных для пользователя инструмента MATLAB - Simulink и GUI.

Для удобства читателя в первом разделе статьи приведены краткие теоретические сведения по существу затрагиваемых вопросов. При этом предполагается, что читатель знаком с предметной областью. В последующих разделах на примере решения конкретной задачи - синтез и моделирование узкополосного ФНЧ - излагаются правила и практические рекомендации по использованию инструментов MATLAB.

Основные соотношения теории многочастотной дискретизации.

Основы теории многоскоростной фильтрации (многоскоростной обработки сигналов) и описание приложений можно найти в [1-4].

В качестве базовых при многочастотной дискретизации используются:

  • M-кратный дециматор (рис. 1), где YD(n) = x(Mn);

  • L-кратный интерполятор (рис. 2), где

Таким образом, частота дискретизации fs сигнала x(n) связана с частотой дискретизации f's соотношением Mf's = f's , или соотношением периодов дискретизации T' = MT. Частоты дискретизации сигналов x(n) (частота fs ) и yl(n) (частота fs ) при интерполяции связаны соотношениями f's = Lfs или T = LT'.

Рисунок 3.Пример децимации сигнала x(n) при M = 2: отсч╦ты сигнала до (а) и после (б) децимации

Пример децимации сигнала x(n) при M = 2: отсч╦ты сигнала до (а) и после (б) децимации.

Рисунок 4.Пример интерполяции сигнала x(n) при L = 2: отсч╦ты сигнала до (а) и после (б) интерполяции

Пример интерполяции сигнала x(n) при L = 2: отсч╦ты сигнала до (а) и после (б) интерполяции.

При децимации и интерполяции сигнала происходит деформация спектров.

Для децимации

где z = ejw, а

и, следовательно,

где нормированная частота w = wT', а T' - период дискретизации после децимации. Он будет в M раз больше, так что в шкале ненормированных частот получим

Учитывая, что T' = MT , можно записать окончательное соотношение между спектрами децимированного сигнала Yd(ejw) и исходного X(ejw):

Для интерполяции YI(z) = X(zL) или YI(ejw) = X(ejwL) или YI(ejw) = X(ejwL).

Таким образом, спектр децимированного сигнала является взвешенной суммой исходного спектра X(ejw) и его (M√1) сдвинутых по частоте копий (отражений) с шагом 2Пws/M. Спектр же интерполированного сигнала является спектром исходного сигнала с измен╦нным периодом по частоте. Период увеличивается в L раз.

Учитывая упомянутые выше свойства спектра, необходимо перед децимацией ставить фильтр децимации, чтобы исключить наложения спектра, а для интерполяции - фильтр интерполяции для устранения отражений, то есть тех дополнительных компонент спектра, которые попали в рабочую полосу [0,FN] за сч╦т увеличения периода спектра.

Замечательные тождества. При построении систем с многочастотной дискретизацией очень полезны преобразования, изображ╦нные на рисунках. Они полезны во многих случаях при реализации фильтров, что будет продемонстрировано в следующем разделе.

Рисунок 5.

Рисунок 6.

Полифазное разбиение и полифазные фильтры. Передаточная функция нерекурсивного (КИХ - конечной импульсной характеристики) фильтра

может быть представлено суммой

H(z) = h(0) + h(2)z-2 + ... + h(1)z-1 + h(3)z-3 + ...
или
H(z) = h(0) + h(2)z-2 + ... + z-1 (H(1) + h(3)z-2 + ...) = E0(z2) + E1(z2).

Смысл многочленов E0 и E1 понятен из контекста.Если E0 и E1 рассматривать как передаточные функции КИХ-фильтров, то нетрудно заметить, что базовым элементом задержки таких фильтров является z-2, обеспечивающий задержку на два такта. Следовательно, фильтры E0 и E1 могут работать на частоте дискретизации, в два раза меньшей исходной. Если использовать разложения по степеням z-3 или z-4 и так далее, то можно получить блоки фильтров, работающие на ещ╦ более низких частотах дискретизации. Итоговая схема фильтра, когда H(z) = E0(z²) + z-1E1(z²) ,показана на рис. 7.

Рассмотренное разбиение называется полифазным, а реализующие его схемы - полифазными фильтрами.В качестве примера, иллюстрирующего построение полифазного фильтра и использование замечательных тождеств, покажем, как можно эффективно реализовать КИХ-фильтр дециматор.

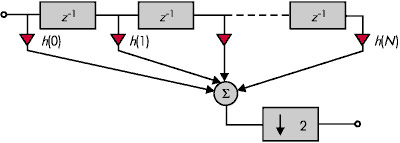

В схеме рис. 8 для вычисления каждого отсч╦та необходимо выполнить N+1 умножений и N сложений. В то же время, за сч╦т децимации (M = 2) половину результатов отсч╦тов мы отбрасываем и, следовательно, используем ресурсы вычислителя неэффективно.Построим фильтр на основе полифазного разбиения (полифазный фильтр, рис. 7) и воспользуемся замечательным тождеством (рис. 5).

Рисунок 8.

Последовательность преобразований при этом показана на рис. 9.

Рисунок 9.

В результате фильтры E0(z2) и E1(z²), работающие на частоте fs, заменяются фильтрами E0(z) и E1(z), работающими на частоте fs/2. Таким образом мы получим двукратную эконом ию в скорости вычислений. При коэффициенте децимации M применение полифазных фильтров позволяет получить экономию в M раз.

Аналогичные результаты получаются и при полифазном построении фильтров интерполяторов [1,2]. Таким образом, полифазные реализации в совокупности с рациональными преобразованиями схем фильтров позволяют строить эффективные вычислители в задачах ЦОС.

Расч╦т узкополосного низкочастотного фильтра.

В процессе цифровой обработки сигналов нередко возникает задача фильтрации сигнала в очень узком частотном диапазоне. Примером такой задачи может служить ситуация, когда сигнал содержит несколько составляющих на близких частотах, и требуется выделить одну из них. Для этого необходимо спроектировать цифровой фильтр с очень узкими относительными полосами пропускания и перехода. В зависимости от расположения составляющих сигнала, это может быть фильтр нижних, верхних частот, полосовой или заграждающий фильтр. Прямое проектирование таких устройств часто приводит к фильтрам очень высоких порядков, практическая реализация которых либо нерациональна, либо невозможна.

Рассмотрим следующий пример. Пусть имеется дискретный сигнал

u(n) = sin(2f1nT) + sin(2f2nT) + e(n),

где f1 = 90 Гц и f2 = 105 Гц - частоты составляющих; T = 1/fs = 1/8000 с - период дискретизации; fs = 8000 Гц - частота дискретизации; e(n) - гауссовский шум с нулевым средним и дисперсией ² = 0,1. Требуется выделить синусоидальную составляющую с частотой f1. Для этого необходимо построить фильтр нижних частот с граничными значениями частот полосы пропускания fpb и полосы задерживания fsb, удовлетворяющими условию f1 < fpb< fsb < f2 . Поскольку частота Найквиста fN = fs/2 = 4000 Гц, для нормализованных значений fpb = fpb/fN и fsb = fsb/fN это условие будет выглядеть так:

Следовательно, переходная полоса f амплитудно-частотной характеристики фильтра (АЧХ) не должна превышать величину f < 0,02625 √ 0,0225 = 0,00375. Эти требования схематически показаны на рис. 10.

Для решения сформулированной задачи попробуем спроектировать нерекурсивный фильтр с полосой пропускания от 0 до 95 Гц и полосой задерживания от 100 до 4000 Гц, то есть до частоты Найквиста. Кроме того, потребуем, чтобы АЧХ в полосе пропускания находилась в пределах [0,99, 1,01], а в полосе задерживания не превышала значения 0,0001. Для этого нам необходимо воспользоваться функциями пакета MATLAB, оценивающими по заданным требованиям порядок фильтра и рассчитывающими его коэффициенты. Эти действия удобно выполнять с помощью графической программы (GUI) sptool, входящей в библиотеку signal пакета MATLAB и описанную в [5]. Загрузим эту программу с помощью инструкции sptool и на появившейся главной панели нажм╦м кнопку New Design, находящуюся под окном Filters. После этого на экране появится панель Filter Designer.

Чтобы рассчитать фильтр, надо ввести данные в поля Sampling Frequency: Fp (верхнее граничное значение полосы пропускания), Rp (максимально допустимая величина пульсаций в полосе пропускания), fs (нижнее граничное значение полосы задерживания) и Rs (максимально допустимая величина пульсаций в полосе задерживания). Как видно, соответствующие значения пульсаций, вводимые в поля Rp и Rs, должны быть заданы в децибелах (вводятся абсолютные величины). Введ╦м данные, необходимые для расч╦та нашего фильтра:

  • 8000 - в поле Sampling Frequency;
  • 95 и 100 - в поля Fp и fs, соответственно;
  • 20*log10(1,01)√20*log10(0,99) - в поле Rp;
  • 80 - в поле Rs, что соответствует ослаблению в 10000 раз.

После нажатия на кнопку Apply появится предупреждение, что оценочное значение порядка проектируемого фильтра 5022 слишком велико, и дальнейшая процедура расч╦та может дать непредсказуемые результаты. Однако даже если такой фильтр построен, для его применения потребуется очень большой вычислительный ресурс. Так как коэффициенты фильтра обладают симметрией и общее их количество равно 5023, процессор должен выполнять

(5022/2 + 1) MACs/sample х 8000 samples/sec = 20096000 MACs/sec

(Multiply-And-aCcumulate operations per second - число операций умножения-накопления в секунду, показатель быстродействия процессора). Для хранения коэффициентов потребуется 2512 ячеек памяти.

Альтернативный путь решения рассматриваемой задачи заключается в использовании идей многочастотной дискретизации - последовательном прохождении сигнала через полифазные фильтры. Как было показано, каждый из них выполняет две функции: фильтрацию в заданной полосе и изменение частоты дискретизации выходного сигнала. Прежде всего, для восстановления отфильтрованного сигнала [0, 90] Гц (сигнал содержит только составляющую на частоте 90 Гц), его достаточно дискретизировать с частотой, большей или равной fs1 = 2╥90 = 180 Гц. Для выделения составляющей с частотой fs выполним фильтрацию сигнала, используя два полифазных фильтра-дециматора и два полифазных фильтра-интерполятора. Пусть первый фильтр имеет полосу пропускания

[0, 1/20√0,025]╥FN = [0, 100] Гц

и полосу задерживания

[1/20, 1]╥FN = [200, 4000] Гц.

АЧХ в полосе пропускания этого фильтра должна находиться в пределах [0,995, 1,005], а в полосе задерживания - не превышать величину 10-4. Исходя из этих требований, коэффициент децимации М положим равным 20. При этом частота дискретизации на выходе первого фильтра дециматора будет равна 8000/20 = 400 Гц.

Расч╦т коэффициентов первого фильтра можно выполнить опять с использованием GUI sptool. Вводимые данные для расч╦та:

  • 8000 - в поле Sampling Frequency;
  • 100 и 200 - в поля Fp и fs, соответственно;
  • 20*log10(1,005)√20*log10(0,995) или 0,08686 - в поле Rp;
  • 80 - в поле Rs, что соответствует ослаблению в 10000 раз.

Результаты расч╦та дают приблизительную оценку порядка фильтра n1 = 270, однако полученные значения Actual Rp = 0,1436 и Actual Rs = 75,58 (они отображаются в правой части окна Filter Designer) указывают на необходимость увеличить порядок фильтра и повторить вычисления. В нашем примере мы выбрали значение n1 = 289, что соответствует Actual Rp = 0,08281 и Actual Rs = 80,16.

Второй фильтр дециматор характеризуется следующими параметрами:

  • 400 в поле Sampling Frequency;
  • 95 и 100 в полях Fp и fs, соответственно;
  • 0,08686 в поле Rp;
  • 80 в поле Rs, что соответствует ослаблению в 10000 раз.

Результаты вычислений дают предварительную оценку порядка фильтра n2 = 270 и фактические значения Rp и Rs для этого порядка, которые опять-таки не укладываются в заданные требования (пульсации недопустимо большие). Выбор n2 = 275 обеспечивает выполнение требований.

Чтобы коэффициенты спроектированных фильтров стали доступны для дальнейшего использования, их надо экспортировать в рабочее пространство MATLAB. Для этого необходимо открыть меню File главной панели sptool и выбрать раздел Export┘ Если экспортированные структуры имеют имена filt1 и filt2, извлечь соответствующие коэффициенты можно с помощью команд

b1=filt1.tf.num;
b2=filt2.tf.num;

Применение двух фильтров дециматоров, реализуемых в виде полифазных структур, требует выполнения

290/2 MACs/с ╥ 8000 отсч╦тов/с ╥ 1/20 + 276/2 MACs/с ╥ 400 отсч╦тов/с ╥ = 85600 MACs/с,

и хранения 145 + 138 = 283 коэффициентов.

Для восстановления исходной частоты дискретизации 8000 Гц следует к выходу второго фильтра последовательно подключить два фильтра-интерполятора, прич╦м коэффициент интерполяции первого фильтра равен 2, а второго - 20. С уч╦том того, что эти фильтры выполняют столько же операций в секунду, сколько и предшествующие им фильтры- дециматоры, общее количество операций умножения с накоплением в секунду будет равно 85600╥2 = 171200, а число коэффициентов фильтров - 283.

Моделирование узкополосного низкочастотного фильтра

Описанная процедура может быть легко реализована в виде модели Simulink, для чего нам потребуются следующие блоки:

  • генератор синусоидальных колебаний Sine Wave (папка Simulink\ Sources);
  • генератор шума Random Number (Simulink\Sources);
  • сумматор Sum (Simulink\Math);
  • полифазный фильтр-дециматор FIR Decimation (DSP Blockset\Filtering\ Multirate Filters);
  • полифазный фильтр-интерполятор FIR Interpolation (DSP Blockset\ Filtering\Multirate Filters);
  • анализатор спектра Buffered FFT Frame Scope (DSP Blockset\DSP Sinks);
  • осциллограф Scope (Simulink\Sinks).

Правила построения моделей подробно изложены в справочной системе MATLAB, с ними также можно ознакомиться, обратившись к соответствующим источникам [6-8].

Построенная модель, где блоки (F+D)1 и (F+D)2 - это фильтры-дециматоры, а блоки (I+F)1 и (I+F)2 - фильтры-интерполяторы. Перед тем, как е╦ запустить, необходимо задать параметры блоков и режима работы модели. В нашем примере параметры блоков имеют следующие значения:

  • Блок (F+D)1. FIR filter coefficients = b1, Decimation factor = 20;
  • Блок (F+D)2. FIR filter coefficients = b2, Decimation factor = 2;
  • Блок (I+F)2. FIR filter coefficients = b2, Interpolation factor = 2;
  • Блок (I+F)1. FIR filter coefficients = b1, Interpolation factor = 20;
  • Анализаторы спектра 1 и 5. Параметры блоков одинаковы и указаны на рис. 13;
  • Анализаторы спектра 2 и 4. FFT length и Buffer size = 256, Sample time of original time series = 20/8000, остальные - как на рис. 13;
  • Анализатор спектра 3. FFT length = = 256 и Buffer size = 128, Sample time of original time series = 20╥2/8000, остальные - как на рис. 13;
  • Генератор 1. Amplitude = 1, Frequency = 90, Sample Mode = Discrete, Sample Time = 1/8000;
  • Генератор 2. Amplitude = 1, Frequency = 105, Sample Mode = Discrete, Sample Time = 1/8000;
  • Генератор шума. Mean = 0, Variance = 3e-1, Sample Time = 1/8000.

Параметры режима работы модели устанавливаются в окне Simulation Parameters.

Заключение

Рассмотренный пример наглядно демонстрирует возможности многочастотной дискретизации для решения важных практических задач. Действительно, относительно узкополосные фильтры являются важнейшим элементом радиосистем и в этом смысле имеют большое самостоятельное значение. Помимо этого, многочастотная дискретизация весьма эффективна для построения банков фильтров и для решения задач обработки сигналов с помощью техники вейвлет-разложений.

Литература

  1. Vaidyanathan P.P. Multirate Systems and Filter Banks. Prentice Hall. Englewood Cliffs. NY, 1993.
  2. Вайдьнатхан П.П. Цифровые фильтры, блоки фильтров и полифазные цепи с многочастотной дискретизацией. Методический обзор. ТИИЭР, 1990. т. 78. ╧ 3. С. 77√120.
  3. Гольденберг Л.М., Матюшкин Б.Д., Поляк М.Н. Цифровая обработка сигналов. М.: Радио и связь, 1985.
  4. Витязев В.В. Цифровая частотная селекция сигналов. М.: Радио и связь, 1993.
  5. Андреев И.В., Ланнэ А.А. MATLAB для DSP: SPTool - инструмент для расч╦та цифровых фильтров и спектрального анализа сигналов // Цифровая обработка сигналов. 2000. ╧ 2. С. 6√13.
  6. Дьяконов В.П., Абраменкова И.В. Matlab 5.0/5.3. Система символьной математики. М.: "Нолидж", 1999.
  7. Гультяев А.К. Имитационное моделирование в среде Windows. СПб.: КОРОНА принт, 1999.
  8. Анохин В.В. Моделирование аналого-цифрового преобразования. В 2-х частях. // Chip-News. 2000. ╧ 2. С. 4√7. Chip-News. 2000. ╧ 3. С. 26√29.
