В. Голуб

Модуляция GMSK в современных системах радиосвязи

Модуляция GMSK используется в современных системах цифровой радиосвязи GSM (DCS, PCS), GPRS и других и обеспечивает высокое качество передачи в относительно узкой полосе, занимаемой сигналом. GMSK реализуется в электронных компонентах, выпускаемых фирмами Analog Devices, Texas Instruments, Infineon Technologies и другими.

GMSK (Gaussian Minimum Shift Keying) - это гауссовская двухпозиционная частотная манипуляция с минимальным сдвигом, обладающая двумя особенностями, одна из которых - "минимальный сдвиг", другая - гауссовская фильтрация. Обе особенности направлены на сужение полосы частот, занимаемой GMSK-сигналом. Использование GMSK в системе сотовой радиосвязи GSM регламентируется стандартом ETSI (Европейский институт стандартов связи) [1].

В общем случае, при частотной модуляции (ЧМ, FM) [2], в том числе, при манипуляции (ЧМн, FSK), спектр сигнала более широкий, чем при амплитудной модуляции (манипуляции). Расширение спектра, свойственное угловой модуляции, частным случаем которой является ЧМ (ЧМн), зависит от индекса модуляции - одного из е╦ основных параметров. Индекс модуляции - это величина, характеризующая изменение фазы, обусловленное модуляцией. Для ЧМ (ЧМн) индекс равен ß = f/F (в радианах), где f - девиация (сдвиг) частоты, а F - частота модуляции (манипуляции). Характер изменения фазы зависит от формы модулирующей функции частоты. Для обычной ЧМн функция прямоугольна, а для ЧМн с гауссовской фильтрацией, сглаживающей фронты посылок, близка к синусоидальной (при последовательности чередующихся посылок "0" и "1"). При синусоидальной модулирующей функции индекс модуляции является амплитудой изменения фазы. С уч╦том скорости манипуляции v = 2F = 1/T (v - в бит/с, а F - в Гц), где T - длительность посылок, индекс равен ß = 2f/v.

ЧМ (ЧМн) подразделяют на узкополосную и широкополосную, зависящие от величины индекса. При узкополосной ЧМн, характеризуемой малым индексом (ß 0,5), спектр сигнала сосредоточен, в основном, в полосе, определяемой удвоенным спектром манипулирующих посылок (практически без расширения). Отметим, что при узкополосной ЧМн частота манипуляции больше девиации частоты: F 2f. Широкополосная ЧМ, применяемая, в основном, в качестве аналоговой (например, в радиовещательном УКВ-диапазоне), характеризуется большим индексом и, соответственно, расширением спектра ЧМ сигнала.

В основе GMSK лежит ММС (MSK) - узкополосная ЧМн "с минимальным сдвигом", характеризуемая ß = 0,5 [3]. При ММС и, соответственно, при GMSK фаза частотно-манипулируемого колебания непрерывна, а е╦ "набег" в течение одной посылки, обусловленный манипуляцией частоты ± (±2f), равен = ±T. При ß = 0,5 он составляет /2 и -/2 для посылок "1" и "0", соответственно. Подчеркн╦м, что - это не манипуляция фазы, а именно е╦ "набег", обусловленный манипуляцией частоты. При ß = 0,5 скорость манипуляции v = 4f, которая для GMSK, используемой в GSM, составляет v = 270,833┘ Кбит/с при f = 67,70833┘ кГц.

Итак, GMSK - это узкополосная ЧМн с "граничным" индексом манипуляции, который не очень мал, но спектр при н╦м практически ещ╦ не расширен. Можно сказать, что индекс ß = 0,5 является в этом смысле оптимальным. Однако, если манипуляцию осуществлять прямоугольными посылками, в спектре которых содержатся высшие гармоники, спектр ЧМн-сигнала будет вс╦-таки расширен, но уже за сч╦т этих гармоник. Поэтому при формировании сигналов с GMSK используется гауссов-ская низкочастотная фильтрация модулирующих посылок. Гауссовской она называется потому, что в качестве импульсной характеристики фильтра используют характеристику нормального распределения Гаусса [1]. Используют е╦ симметричный отрезок, взятый на конечном интервале, равном длительности посылки T. Связь импульсной характеристики с T определяют параметром B - полосой гауссовского ФНЧ, равной частоте среза его АЧХ на уровне -3 дБ. Параметр B определяет произведение BT, которое для GSM равно BT = 0,3. Отметим, что BT - это не база сигнала, которая не может быть меньше единицы.

Гауссовскую фильтрацию осуществляют обычно в цифровом процессоре (DSP), в котором формируется сигнал модуляции.

Реализация GMSK

Для GMSK обычно используют одну из двух схем модуляции - c управляемым по частоте генератором (УГ) и квадратурным модулятором [4], которые в упрощ╦нном виде показаны на рис. 1.

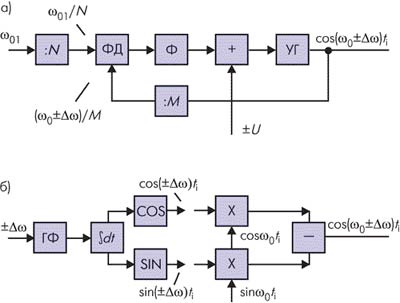

Рисунок 1. Схемы GMSK модуляторов: управляемого генератора в составе системы ФАПЧ (_01/N = 0/M) (а); квадратурного модулятора (с формирователем сигнала модуляции) (б)

В модуляторе с УГ (рис. 1а) используется система ФАПЧ [5], обеспечивающая высокую стабильность несущей частоты ЧМ (ЧМн) сигнала. При этом собственно модулятором является УГ, а система ФАПЧ обеспечивает получение несущей, равной ₀ = (M/N)₀₁. M и N - это коэффициенты деления частоты в делителях ":M" и ":N", а ₀₁ - стабильная частота опорного источника. Делители используются для точной настройки на требуемую частоту ₀. В этом смысле модулятор по схеме на рис. 1а является одновременно синтезатором частот типа "Integer-N".

Модулятор характеризуется передаточной функцией

K_мод(p) = K_УГ/[1 + k_Ф(p)/p₀], (1)

где K_УГ - коэффициент преобразования УГ (с размерностью (рад/с)/В), ₀ = M/K_УГK_ФДK_Ф - постоянная времени, K_ФД - коэффициент передачи фазового детектора ФД, K_Ф и k_Ф(p) - постоянный и частотно-зависимый множители передаточной функции фильтра Ф [5]. Согласно (1), модулятор обладает свойствами фильтра верхних частот. Это соответствует используемым кодовым по-следовательностям модулирующего сигнала (без постоянной составляющей).

Модулятор по схеме рис. 1а является, по существу, аналоговым, используемым для манипуляции. Обозначения, привед╦нные на рис. 1а (и на других рисунках), например, cos(₀±)t_i, являются упрощ╦нными и, строго говоря, соответствуют установившимся значениям частоты посылок (то есть без уч╦та переходных процессов, связанных с изменением частоты ±).

Модулятор GMSK с УГ по схеме на рис. 1а применяется обычно в беспроводной телефонии (в системе DECT), а в системе GSM применяется квадратурный модулятор, схема которого приведена на рис. 1б [6]. Собственно квадратурный модулятор содержит перемножители с опорными источниками cos₀t_i и sin₀t_i и вычитатель на выходе. На вход перемножителей поступают две составляющие квадратурного сигнала cos(±)t_i и sin(±)t_i, формируемые обычно в DSP. При этом, если модулятор аналоговый, на выходе DSP используют ЦАП. Квадратурный модулятор может быть цифровым и иметь ЦАП на сво╦м выходе [7]. На рис. 1б показаны эквивалентные цепи DSP - гауссовский фильтр ГФ, интегратор dt и элементы тригонометрических функций "cos" и "sin" [6]. На вход поступает нефильтрованная последователь-ность положительных и отрицательных значений "±", соответствующая "1" и "0" модулирующего кода. Указанная последовательность фильтруется в ГФ. Е╦ фронты сглажены, а частотный спектр, соответственно, сужен.

На рис. 2 приведены схемы квадратурных модуляторов, совмещ╦нных с повышающим преобразователем частоты: ₀ = ₀₁ + ₀₂, где ₀ - несущая ВЧ, ₀₁ - несущая на выходе модулятора, определяемая частотой первого гетеродина, ₀₂ - частота второго гетеродина. Показанные на входе cost_i и ±sintt_i, которые более наглядны, соответствуют cos(±)t_i и sin(±)t_i на рис. 1б (при = ). Схема устройства на рис. 2а проще, чем на рис. 2б, и содержит последовательно включ╦нные модулятор и преобразователь частоты. Преобразователь построен с использованием системы ФАПЧ и дополнительно содержит смеситель (перемножитель) и фильтр Ф2. Фильтр пропускает составляющие с несущей ₀₁, равной разности ₀ √ ₀₂, и подавляет составляющие с ₀ + ₀₂. Фильтр Ф2 не является обязательным, если, например, смеситель выполнен по балансной схеме.

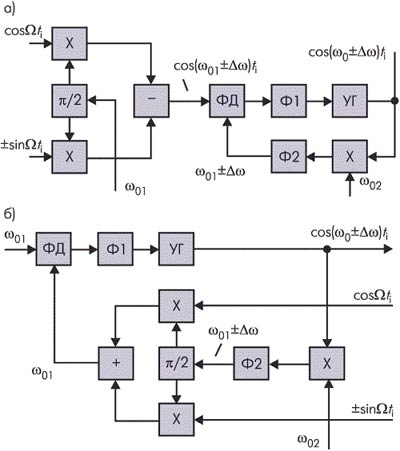

Рисунок 2. Преобразователи частоты: с модулятором на входе (а); со встроенным модулятором (б) ( = , ₀₁ = ₀ √ ₀₂)

Передаточная функция преобразователя на рис. 2а является, в отличие от (1), функцией фильтра нижних частот:

K_пр(p) = 1/{1 + p[₀/K_Ф1(p) √ _зад2]}, (2)

где K_Ф1(p) - частотно-зависимый множитель функции фильтра Ф1, а _зад2 = -₂/ - временная задержка, вносимая фильтром Ф2 (на рабочем участке его ФЧХ). Влияние Ф2 на передаточную функцию (2) видно из

K_пр(p)=1/[1+p(₀ √ _зад2)+p²_0Ф1] (3)

- функции системы 2-го порядка с K_Ф1(p) = 1/(1+p_Ф1). Согласно (3), действие _зад2 эквивалентно уменьшению ₀ при соответствующем увеличении _Ф1 (при _0Ф1 = const) и может быть компенсировано увеличением ₀ при уменьшении _Ф1.

На рис. 2б показана более сложная схема совмещ╦нного модулятора-преобразователя, известного как модулятор передатчика с виртуальной промежуточной частотой и используемого в новых разработках фирмы Analog Devices [4]. В рассматриваемом устройстве модулятор встроен в систему ФАПЧ вместе с преобразователем. На выходе модулятора - сумматор, а выходной частотой модулятора является ₀₁, которая равна частоте опорного колебания первого гетеродина, подаваемого на внешний вход ФД. На выходе преобразователя будут манипулируемые значения частоты ₀ ± , где ₀ = ₀₁ + ₀₂, ₀₂ - частота второго гетеродина, а манипуляция частоты ± определяется входным сигналом модулятора ( = ).

Применение GMSK

Модуляция GMSK применяется, прежде всего, в широко распростран╦нной и зарекомендовавшей себя цифровой системе мобильной сотовой радиосвязи GSM-900 (Global System for Mobile Communications), в более высокочастотных е╦ вариантах - европейском DCS-1800 (GSM-1800) и северо-американском PCS-1900 (GSM-1900), а также в новой системе GPRS (General Packet Radio Service) [6, 8, 9].

Отметим весьма важное обстоятельство, касающееся построения современных при╦мных каналов в системах GSM и других, не связанное, однако, с рассматриваемым видом модуляции. Это - применение супергомодинного метода радиопри╦ма вместо традиционного супергетеродинного [4, 9]. При супергомодинном методе нет промежуточного преобразования частоты (ВЧ в ПЧ), а настройка при╦много канала на требуемую частоту осуществляется изменением опорной частоты демодулятора. При этом, благодаря более совершенной фильтрации на входе при╦много канала, а также применению цифровой манипуляции (вместо аналоговой модуляции), обеспечивается высококачественный при╦м радиосигналов без недостатков, присущих супергетеродинному методу. Кроме того, применение супергомодинного метода приводит к упрощению схемы при╦много канала и снижению стоимости комплектующих микросхем.

Ниже да╦тся краткое описание микросхем ведущих фирм-производителей, использующих GMSK.

Фирма Analog Devices выпускает чипсет "Othello" в составе двух микросхем AD6523 (модулятор/демодулятор при╦мопередатчика) и AD6524 (синтезатор частот) [4] и анонсировала новый чип "Othello One" [10] - одну микросхему AD6534, заменяющую указанные две. В чипсете "Othello" и чипе "Othello One" используется рассмотренный выше "виртуальный" модулятор (рис. 2б). На рис. 2б он показан в упрощ╦нном виде, а в указанных устройствах он имеет отличия. Дополнительно в его составе имеются делители частоты ":N" и ":M". Кроме того, в [4] перемножитель смесителя показан с квадратурным выходом (без расшифровки его устройства).

Канал передачи чипа "Othello One" с дополнительными внешними элементами содержит рассмотренный модулятор с "виртуальной" ПЧ, преобразователь частоты (ПЧ в ВЧ) и два коммутируемых усилителя мощности для диапазонов частот GSM 900 МГц и GSM (DCS, PCS) 1800/1900 МГц.

Преобразователь и усилители, вместе с антенным коммутатором и входными полосовыми фильтрами при╦много канала, составляют внешнюю высокочастотную часть схемы при╦мопередатчика. Канал при╦ма содержит три коммутируемых входных цепи с полосовыми фильтрами и малошумящими усилителями для диапазонов 900, 1800 и 1900 МГц, демодулятор и усилители низкой частоты с ФНЧ. В при╦мном канале чипа "Othello One", как и чипсета "Othello", используется указанный супергомодинный метод.

Для работы с радиочастотными AD6523/4 и AD6534 предназначены низкочастотные чипсет AD20msp425 (содержащий микросхемы AD6421 и AD6426) и новый чипсет AD20msp430 "SoftFone" (содержащий AD6521 и AD6522). AD6421 и AD6521 - это кодеки, а AD6426 и AD6522 - процессоры.

Чипсет "Othello" и чип "Othello One" могут быть использованы также в системах GPRS и EDGE (Enhanced Data GSM Environment). Так как в EDGE применена 8-PSK (8-позиционная фазовая манипуляция), в передающем канале на выходе чипа "Othello One" используется микросхема AD6021, в которой осуществляется как преобразование частоты, так и преобразование GMSK в 8-PSK.

Наряду с рассмотренными чипсетом "Othello" и чипом "Othello One", фирма Analog Devices выпускает микросхему более ранней разработки AD6432, представляющую собой субсистему канала промежуточной частоты при╦мопередатчика. В указанной микросхеме реализуется супергетеродинный метод, а для модуляции используется квадратурный модулятор. Микросхема предна-значена для работы в системах радиосвязи GSM/DCS/PCS совместно с чипсетами AD20msp410 (AD7015, ADSP2178, ADPLP01) или AD20msp415 (AD6421, AD6422), в которых формируется сигнал модуляции.

В цифровых микросхемах AD9857 [7] и AD9773/5/7 используются, соответственно, цифровые квадратурные модуляторы, в которых также предусмотрена реализация GMSK. Помимо модуляторов, указанные микросхемы содержат интерполирующие фильтры (на входе) и ЦАП (на выходе).

Для системы DECT, также использующей GMSK, выпускается микросхема при╦мопередатчика AD6411, модулятор которой соответствует схеме на рис. 1а.

Фирма Texas Instruments также приступила к выпуску новых чипсетов: TCS1100 (содержащий микросхемы TBB1100, TWL3012 и TRF6053/TRF2253) - для системы GSM; TCS2100 (содержащий TBB2100, TWL3014 и TRF6150) - для системы GPRS [11]. TRF6053 и TRF2253 - это микросхемы при╦мопередатчика и синтезатора, а TRF6150 - при╦мопередатчика со встроенным синтезатором. В TRF6053 (для GSM) модулятор с преобразователем частоты вы-полнен по схеме, аналогичной на рис. 2б, но в при╦мном канале используется супергетеродинный метод. В TRF6150 (для GPRS) модулятор с преобразователем выполнен по схеме, аналогичной на рис. 2а, а в при╦мном канале используется супергомодинный метод.

В передающем канале при╦мопередатчика с TRF6150 содержатся также два коммутируемых усилителя мощности, а в при╦мном канале - два входных полосовых фильтра для диапазонов 900 и 1800/1900 МГц. Входной фильтр 900 МГц постоянно подключен к демодулятору 900 МГц, а фильтр 1800/1900 МГц может быть подключен к одному из демодуляторов - 1800 или 1900 МГц. Все три демодулятора - квадратурные. Микросхема TRF6150 содержит в сво╦м составе два синтезатора - типа "Integer-N" для модулятора (₀1 на рис. 2а) и типа "Fractional-N" для преобразователя ПЧ в ВЧ в передающем канале (₀₂ на рис. 2а) и демодуляторов при╦много канала.

Предшественниками микросхем TRF6053, TRF2253 и TRF6150, являются модулятор/синтезатор TRF3040, модулятор TRF3520, при╦мник TRF1020, а также синтезаторы TRF2020, TRF2050.

Фирма Infineon Technologies также выпускает новые чипсеты для систем GSM и GPRS [12]. В их составе: PMB 6250/3/6 (SMARTi / SMARTi+ / SMARTi DC) - микросхемы при╦мопередатчиков, из которых последняя - с DC (Direct Converter), то есть без промежуточного преобразования частоты; PMB 6850 (E-GOLD+) и PMB 8880 (M-GOLD) - микросхемы для цифровой обработки низкочастотного сигнала, в том числе для формирования сигнала модуляции; другие микросхемы, образующие с указанными комплекты, необходимые для формирования при╦мопередающих систем. Модулятор и преобразователь ПЧ в ВЧ выполнены по схеме, аналогичной на рис. 2а (но фильтр Ф2 не показан).

В чипсете для системы DECT - микросхемы PMB 6720, PMB 6610 и PMB 6818/9. В микросхеме при╦мопередатчика PMB 6610 используется модулятор по схеме, аналогичной на рис. 1а.

Более подробно с рассмотренными микросхемами и условиями поставки можно ознакомиться в сети Интернет на сайтах фирм-производителей www.analog.com, www.ti.com, www.infineon.com и на сайте НПФ VD MAIS www.vdmais.kiev.ua.
