Новое семейство звонковых SLIC Ericsson для VoDSL-приложений.

В. Кессених, З. Кондрашов

Новое семейство звонковых SLIC Ericsson для VoDSL-приложений

Спираль технического прогресса совершает очередной виток. Медные провода, уже 125 лет исправно передающие голосовые сигналы, оказались способными передавать не только аналоговую, но и цифровую информацию (данные), причем со скоростями вплоть до 10 Мбит/с. Это произошло благодаря развитию и широкому внедрению во всем мире, в том числе и в России, технологий и оборудования цифрового абонентского доступа (xDSL).

Достаточно известная у нас разновидность xDSL - технология ADSL (Asymmetric Digital Subscriber Line ) дает возможность наиболее полно использовать ресурсы абонентских линий. Поскольку для передачи данных выделены частоты выше частот аналоговой телефонии, ADSL позволяет одновременно вести разговор, набирать номер, отвечать на поступающий вызов, передавать и принимать факсы, находясь при этом в Интернете, или получая данные из сети ЛВС. И все это по одной и той же абонентской линии.

На рис.1 показан один из возможных вариантов организации высокоскороcтной абонентской связи ADSL. В целях компактности рисунка показан только один абонент. Для того, чтобы линия ADSL работала, на стороне каждого пользователя необходимо установить в виде настольного устройства ADSL-модем или IAD (Integrated Access Device - интегрированный прибор доступа). Эти устройства служат для специального кодирования, упаковки отправляемого голосового трафика в цифровые пакеты определенного формата, осуществления обратной операции по отношению к принимаемым потокам, присвоения голосовым пакетам более высокого приоритета, чем пакетам данных и т.п. IAD, как правило, имеет порты для подключения компьютера, принтера, факса, нескольких телефонных аппаратов.

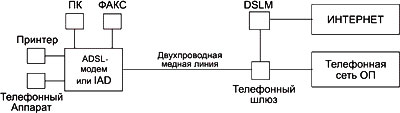

Рисунок 1. Вариант построения xDSL - доступа

Вариант построения xDSL - доступа.

На стороне сети (на АТС, к которой подключен абонент) устанавливаются DSL-мультиплексор доступа (DSLAM) и так называемый телефонный шлюз. Последний выполняет роль моста между сетью доступа на базе DSL и телефонной сетью общего пользования (Тф ОП). Он производит "депакетизацию" восходящего голосового трафика, преобразует его в формат, понятный телефонным станциям и отправляет на ближайшую городскую АТС. Вызов к абоненту, поступивший из Тф ОП, обрабатывается в обратной последовательности.

Ericsson Microelectronics, всегда оперативно реагирующая на изменения конъюнктуры рынка телекоммуникаций, сегодня предлагает новое семейство Ringing FlexiSLIC, ориентированное специально на DSL-приложения. Семейство образуют 6 микросхем: PBL 387 71/1, PBL 387 72/1, PBL 387 73/1, PBL 387 74/1, PBL 387 80/1 и PBL 387 85/1. Эти микросхемы предназначены для использования в модемах, терминальных адаптерах, в NT1+ адаптерах ISDN, в линиях VoDSL (передача голоса в сети DSL), VoIP (передача голоса в сети Интернет), в маршрутизаторах, в приборах интегрированного доступа IAD, словом, в большинстве оборудования сети DSL (см. рис.1).

Ключевые особенности Ringing FlexiSLIC представлены в таблице 1.

Таблица 1. Ключевые особенности Ringing FlexiSLIC

Особенности микросхемы Тип микорсхемы
PBL38771/1 PBL38772/1 PBL38773/1 PBL38774/1 PBL38780/1 PBL38785/1
Встроенный усилитель вызывного сигнала + + + + + +
Расширенный температурный диапазон + + + + +
Переполюсовка + + +
Старт по земле + +
Замыкание на землю + + +
Продольный баланс соответствует TR-57 + + +
АРУ вызывного сигнала + + + + + +
Импульсная тарификация + + + + + +
Контроль состояния линии + + + + + +
Тип корпуса 28-pin SOIC 28-pin SOIC 28-pin SOIC 28-pin SOIC 44-pin SSOP 44-pin SSOP

Первые четыре микросхемы отличаются от родоначальницы семейства, хорошо известной звонковой SLIC PBL 387 10/1, значительным расширением функций и более миниатюрным корпусом SOIC 28-pin. К числу новых функций относятся АРУ вызывного сигнала, тарификация разговоров, переполюсовка (PBL 387 72/1, PBL 387 74/1), старт по земле -Tip open (PBL 387 74/1), замыкание на землю - Ground key (PBL 387 71/1, PBL 387 72/1). Наиболее продвинутыми по числу выполняемых функций, миниатюризации (SSOP -Shrink Small Outline Package - уплотненный малый корпус) и возможностями точной настройки являются PBL 387 80/1 и PBL 387 85/1. Поэтому остановимся подробнее на PBL 387 80/1.

SLIC PBL 387 80/1 выполнена по 90-вольтовой биполярной технологии и предназначена для интерфейса с модемом Broadcom BCM3352. На плате модема предусмотрена возможность подключения четырех микросхем PBL 387 80/1.

Данная микросхема оптимизирована по энергопотреблению, общей стоимости линейного интерфейса и универсальности применения в различных приложениях. PBL 387 80/1 выдает в абонентскую линию сбалансированный синусоидальный или трапециидальный вызывной сигнал амплитудой 80 В (при напряжении звонковой батареи VBat = -85В) и интенсивностью 5 REN. Напряжение питания линии (разговорная батарея) VTbat = -32...-10В. PBL 387 80/1 автоматически выбирает соответствующую батарею питания -VTBat или VBat. Переключение батарей осуществляется в зависимости от величины тока в линии. Режиму "трубка положена" соответствует ток IL < 5,5мА. Для этого режима используется VBat. Для режима "трубка поднята" используется VTBat. Ток в линии IL = 10...27 мА при поднятой трубке и IL = 1...5мА при положенной трубке. Потребляемая мощность в активном состоянии при положенной трубке и VBat = -80В не превышает 69мВт. Напряжение питания микросхемы Vcc = +5В. Диапазон рабочих температур -40...+85ºC. Предусмотрена защита от перегрева и перенапряжений.

Обратимся теперь к функциональной схеме PBL 387 80/1, приведенной на рис.2. На первый взгляд состав и названия образующих ее блоков по сравнению с PBL 387 10/1 не изменились. Те же знакомые "Двухпроводный интерфейс" (Two-wire interface), "Обнаружитель прерывания звонка" (Ring Trip Detector), "Обнаружитель Ground Key", "Обнаружитель поднятой трубки" (Off-hook Detector), "Контроллер питания линии и подавления продольного сигнала" (Line Feed Controller and Lodgitudinal Signal Suppression), "Передача речевого сигнала"(VF Signal Transmisson), "Управление звонком" (Ringing Control), "Входной декодер управляющих сигналов" (Input Decoder and Control). Однако при более внимательном рассмотрении обнаруживаются и существенные различия.

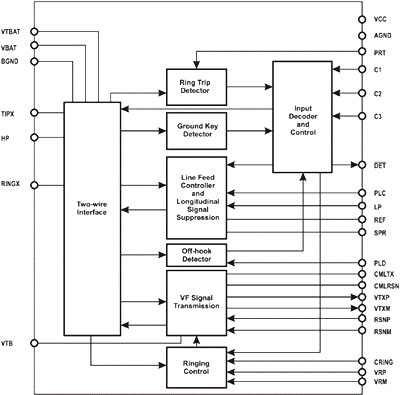

Рисунок 2. Функциональная схема PBL 387 80/1

Функциональная схема PBL 387 80/1.

На схеме PBL 387 80/1 (рис.2) блок "Переключатель батарей" отсутствует и, судя по связям с выводами VTBAT и VBAT, он размещен в блоке "Двухпроводный интерфейс". Об этом же говорят и связи с контроллером питания. Кроме того, значительно возросло количество выводов микросхемы (с 28 до 44), что свидетельствует об усложнении ее внутренней структуры.

На рис.3 показано подключение PBL 387 80/1 к одному из каналов 4-х-канального модема BCM 3352 производства фирмы Broadcom. Одной из особенностей BCM 3352 является наличие напряжениея +3,3В. Оно необходимо для создания дифференциального интерфейса при передаче голосового сигнала между PBL 387 80/1 и BCM 3352 c достаточными динамическим диапазоном и амплитудой. Дифференциальный интерфейс уменьшает шумы, генерируемые BCM 3352. Через другой дифференциальный интерфейс на выводы PLB 387 80/1 VRP и VRM подается для дальнейшего усиления низковольтный звонковый cигнал, генерируемый в BCM 3352. Частота и амплитуда звонка также задаются модемом.

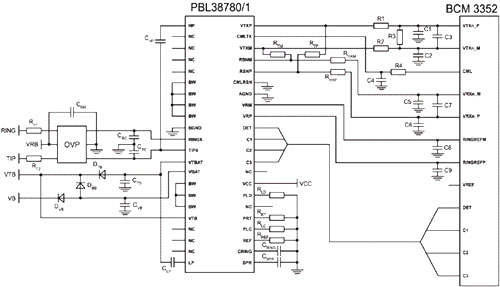

Рисунок 3. Схема соединения SLIC PBL 387 80/1 и модема BCM 3352

Схема соединения SLIC PBL 387 80/1 и модема BCM 3352.

BCM 3352 выполняет функцию КОДЕКа. Программно с модема задаются параметры гибридной цепи, а также коэффициенты усиления на прием и передачу. Кроме того, BCM 3352 может устанавливать низковольтное напряжение на выводах SLIC VRP и VRM таким образом, что вызывной сигнал в двухпроводной линии будет содержать постоянную составляющую.

SLIC PBL 387 80/1 имеет несколько степеней защиты от перенапряжений (OVP - Over Voltage Protection). Этим целям служат подключаемые извне плавкие предохранители RF1 и RF2, специальные защитные модули OVP производства Ericsson типа LPC PBR 510 12/1, емкости CTC и CRC. Последние замыкают на землю выбросы напряжений, которые могут пройти через OVP, а также отфильтровывают высокочастотные шумы. Резисторы R1 и R2 определяют "базовый " коэффициент усиления на передачу, R3, R4 - "базовый" коэффициент усиления на прием. Дальнейшую точную регулировку того и другого производит программным путем КОДЕК, расположенный в BCM 3352.

Отметим еще несколько навесных компонентов, играющих важную роль при настройке PBL 387 80/1. RLD задает порог обнаружения тока в линии, RLC определяет значение постоянного тока в линии, RREF устанавливает опорный ток. Обычно величина RREF должна быть 15 кОм ±1%. RRT задает пороговое значение тока детектора Ring Trip. CSPR регулирует длительность переходного процесса при переполюсовке, CRING используется в цепи усиления вызывного сигнала.

Настройку SLIC PBL 387 80/1 существенно упрощает отладочная плата TB 216 производства Ericsson.

Таковы основные особенности применения, построения, функционирования и настройки PBL 387 80/1.

Дополнительную информацию о семействе Ringing FlexiSLIC можно получить в Технико-консультационном центре Ericsson по телефону (812)247-56-51, e-mail: info@ericsson-tcc.ru или на сайте www.ericsson-tcc.ru. По вопросам поставок микросхем SLIC производства Ericsson обращайтесь к официальному дистрибьютору фирмы Ericsson Microelectronics - фирме "ПетроИнТрейд": тел.(044) 490-3586, 490-3587. факс: (044) 490-3587, E-mail: semicond@pit.kiev.ua; http://www.pit.spb.ru.

Литература

  1. Иванов П. Voice over DSL: в поисках нового Клондайка. - Сети , ╧2, 2001г, с.32 - 42
  2. PBL 387 80/1 - Subscriber Line Interface Circuits. - Ericsson preliminary information, Оctober 4, 2000.
