Усилители

(материалы подготовлены при участии фирмы "АВТЕКС")

Усилители

Быстродействующие усилители со сверхмалыми уровнями шумов и искажений для 16-бит систем

AD8021 отличается широкой поло сой пропускания (200 МГц при G = 1 и 190 МГц при G = 10), малым шумом 2,1 нВ/ Гц и 2,1 пА/ Гц и высокой линейностью (SFDR 93 дБ при 1 МГц и более 100 дБ при 100 кГц). AD8021 является многофункциональным усилителем с обратной связью по напряжению, в котором разработчик может выбирать величину показателя произведения коэффициента усиления на полосу пропускания, наиболее подходящую для разрабатываемых устройств. Вывод внешней частотной коррекции позволяет установить нужную частотную характеристику для различных применений, прич╦м важно, что можно сохранить неизменной полосу пропускания при коэффициентах усиления от 1 до 10. AD8021 поставляется в низкопрофильных 8-вы-водных корпусах SOIC и микро-SOIC и работает в расширенном промышленном диапазоне температур от -40 до 85ºC.

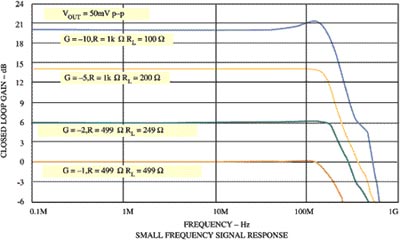

Быстродействующий усилитель AD8021 со сверхмалымиуровнями шумов и искажений для 16-бит систем.

Характеристики:

  • широкий диапазон напряжений питания (от ±2,5 до ±12 В);
  • время установления с точностью 1% при перепаде напряжения на входе 2 В всего 23 нс;
  • время восстановления после перегрузки - 50 нс;
  • потребляемый ток не более 7,7 мА при напряжении питания ±5 В.

Применение:

  • устройства обработки ультразвуковых сигналов;
  • измерительные и предварительные усилители;
  • активные фильтры;
  • при╦мники сигналов с линии;
  • другие схемы с высоким усилением.

Прецизионный усилитель с входным каскадом на полевых транзисторах

С выпуском микросхемы AD8610 устанавливается новый стандарт параметров, характеризующийся минимумом смещения нуля и дрейфа для всех усилителей на полевых транзисторах. AD8610 прост в применении, имеет уникальную точность на постоянном токе, малый шум и улучшенные динамические характеристики. Малая входная ╦мкость, высокое входное сопротивление и широкая полоса пропускания делают AD8610 идеальным для применения в схемах усилителей сигналов фотодиодов, быстродействующих интеграторов и прецизионных входных буферов. При скорости нарастания 50 В/мкс, AD8610 имеет время установления выходного сигнала с точностью 13 бит менее 600 нс, что делает его идеальным усилителем для совместной работы с быстродействующими ЦАП и АЦП.

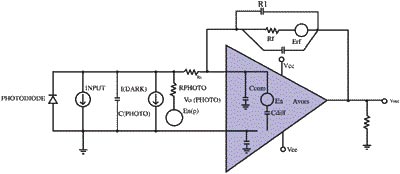

Прецизионный усилитель AD8610 с входным каскадом на полевых транзисторах.

К областям применения, в которых выгодно использование AD8610 дает максимальный эффект, относятся измерение мощности лазерного излучения в устройствах оптической передачи данных и в промышленных системах управления; буферизация сигналов, интегрирование, распределение опорных напряжений в измерительных приборах и автоматизированном тестовом оборудовании, а также реализация быстродействующих фильтров для оптических и радиопередающих систем. AD8610 поставляется в миниатюрных MSOP-8 и узких SOIC-8 корпусах для поверхностного монтажа.

Характеристики:

  • напряжение смещения нуля не более 100 мкВ;
  • температурный дрейф смещения нуля не более 1 мкВ/ºC;
  • спектральная плотность напряжения шумов - 6 нВ/ Гц;
  • спектральная плотность шумового тока - 5 нВ/ Гц;
  • максимальный входной ток - 10 пА.

Применение:

  • усилители фотодиодов;

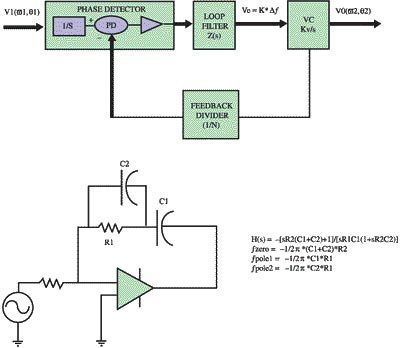

  • усилители фильтров ФАПЧ;
  • быстродействующие прецизионные интеграторы.

Метод DigiTrim® обеспечивает для КМОП-микросхем точность биполярных ИМС

В усилителях Analog Devices AD8605/AD8606/AD8608 достигнута превосходная для микросхем КМОП точность при весьма умеренной цене. Это стало возможным благодаря технологии внутрикорпусной подстройки DigiTrim®, патент на которую имеет Analog Devices. Семейство AD8605 отличается сочетанием малого напряжения смещения нуля, малого напряжения шума и высокого усиления, которого можно ожидать только от биполярных усилителей. Добавьте такие преимущества КМОП, как малые входные токи, малые токовые шумы, возможность работы при размахе входных и выходных сигналов до напряжений питания, широкая полоса пропускания при малом потреблении и низкая стоимость, и окажется, что они образуют новый класс. AD8605 великолепны в усилителях для датчиков любых типов, буферах сигналов и опорных напряжений, усилителях фотодиодов, интеграторах и прецизионных фильтрах. Они улучшат характеристики буквально любых устройств с напряжением питания от 2,7 до 5 В. 5-выводный корпус SOT-23 миниатюрен, а корпус размером с кристалл микросхемы ещ╦ меньше, его площадь менее 1,5 мм²! AD8605 и AD8606 поставляются в 8-выводных корпусах MSOP и SOIC, в то время как AD8608 поставляется в 14-выводных корпусах TSSOP и SOIC.

Характеристики:

  • напряжение смещения не более 300 мкВ;
  • шум - 8 нВ/ Гц;
  • типовой входной ток меньше 1 пА;
  • усиление без обратной связи не менее 120 дБ;
  • полоса пропускания - 10 МГц.

Применение:

  • портативные приборы;
  • усилители автомобильных датчиков;
  • усилители фотодиодов;
  • усилители фильтров.

Прецизионные усилители на полевых транзисторах

Новые усилители Analog Devices AD8510/AD8512/AD8513 заменяют микросхемы предыдущего поколения AD711/AD712/AD713 в качестве недорогих прецизионных усилителей с входным каскадом на полевых транзисторах. В усилителях семейства AD8510 сведены к минимуму как статические, так и динамические ошибки, они имеют значительно большую точность на постоянном токе, меньшее, более чем вдвое, значение шума и меньшее время установления выходного сигнала. Очень малые значения напряжения смещения нуля и входного тока, шумового напряжения и шумового тока упрощают разработку предусилителей и измерительных устройств при любых сопротивлениях источников сигнала. Использование ряда миниатюрных корпусов для ИС семейства AD8510 позволяет удвоить функциональную плотность монтажных плат, по сравнению с использованием усилителей других производителей. AD8510 является прекрасным выбором для усилителей датчиков, буферов сигналов и опорных напряжений, усилителей фотодиодов, ин-теграторов и прецизионных фильтров. AD8510 имеет прекрасный показатель цена√качество, что важно для некоторых компонентов промышленных систем управления, медицинских устройств мониторинга и диагностики, оптических сетей, базовых станций беспроводной связи, электронных приборов и т.п. AD8510 и AD8512 (одиночный и сдвоенный) поставляются в миниатюрном MSOP-8 и узком SOIC-8 корпусах для поверхностного монтажа. AD8513 поставляется в корпусах TSSOP-14 и узком SOIC-14.

Прецизионные усилители на полевых транзисторах AD8510/AD8512/AD8513.

Характеристики:

  • напряжение смещения нуля не более 500 мкВ;
  • плотность шумового напряжения - 8 нВ/ Гц;
  • входной ток не более 30 пА;
  • скорость нарастания выходного напряжения - 20 В/мкс;
  • полоса пропускания более 7 МГц.

Применение:

  • усилители медицинских / промышленных датчиков;
  • усилители фотодиодов;
  • фильтры / буферные усилители;
  • интеграторы.

ОР1177 - Новый промышленный стандарт для прецизионныхусилителей

Выпускаются для замены OP177. Прецизионные усилители семейства OP1177 имеют более высокую точность, повышенное быстродействие и значительно более широкий динамический диапазон, но при этом их потребление составляет менее 1/5 мощности, потребляемой OP177. Все параметры OP1177 устойчивы до температуры +125ºC и выдерживают напряжение питания от ±2,5 и до ±18 В. Входы устойчивы к броскам напряжения на несколько вольт по отношению к напряжению питания, полностью устранена инверсия фазы. Аналогичные изделия в столь миниатюрных корпусах не обладают такой точностью, что делает семейство OP1177 единственной альтернативой для использования в устройствах с ж╦сткими требованиями к габаритным характеристикам. Сочетание ма-лого напряжения смещения нуля; большой величины допустимого напряжения питания и наличие подавления синфазной составляющей сигнала, а также высокой линейности усиления OP1177, обеспечивают точные измерения температуры, давления, тока, положения и др. Применение OP1177 упрощает проектирование измерительных и управляющих систем всех типов, а также встроенных узлов диагностики для медицинских приборов, оборудования проводной, беспроводной и оптической связи. OP1177 и OP2177 поставляются в миниатюрных MSOP-8 и узких SOIC-8 корпусах для поверхностного монтажа. OP4177 выпускается в корпусах TSSOP-14 и SOIC-14.

Характеристики:

  • напряжение смещения не более 60 мкВ;
  • температурный дрейф смещения не более 0,7 мкВ/ºC;
  • плотность шумового напряжения - 8 нВ/ Гц;
  • входной ток не более 2 нА;
  • полоса пропускания - 1,3 МГц.

Применение:

  • усилители сигналов термопар, платиновых термосопротивлений, термисторов;
  • прецизионные шунтовые датчики тока;
  • мостовые усилители;
  • прецизионные мониторы напряжений питания.

AD8200 - дифференциальный усилитель с высоким допустимым уровнем синфазного сигнала и однополярным питанием

AD8200 является дифференциальным усилителем с однополярным питанием для усиления и низкочастотной фильтрации малых дифференциальных сигналов в присутствии большого синфазного напряжения. Допустимый диапазон входного синфазного напряжения составляет от 2 до 24 В при типовом напряжении питания 5 В. Расширенный диапазон температур AD8200 делает его пригодным для применения во многих устройствах автомобильной электроники, которое требует использования прецизионных компонентов для улучшения характеристик управления. AD8200 имеет превосходные параметры как на переменном, так и на постоянном токе, которые сводят к минимуму погрешности системы.

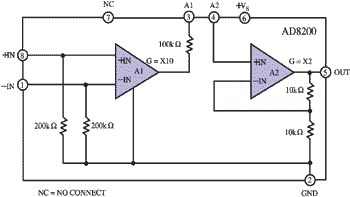

AD8200 - дифференциальный усилитель с высоким допустимым уровнем синфазного сигнала и однополярным питанием.

Храктеристики:

  • диапазон синфазного напряжения от 2 до 24 В при напряжении питания 5 В;
  • коэффициент подавления синфазного сигнала на частотах до 10 кГц не менее 80 дБ;
  • расширенный диапазон рабочих температур:
    • в бескорпусном исполнении - от -40 до 150ºC;
    • в 8-выводном корпусе SOIC - от -40 до 125ºC;
  • дрейф напряжения смещения нуля не более 15 мкВ/ºC.

Применение:

  • управление трансмиссией;
  • управление впрыском в дизельных двигателях;
  • управление двигателем;
  • управление полуактивной подвеской;
  • управление динамикой транспортных средств;
  • измерение тока;
  • интерфейс для источников сигнала низкого уровня.

AD629 - дифференциальны йусилитель с высоким допустимым уровнем синфазного сигнала

Напряжение на входах AD629 может быть более, чем на 250 В выше или ниже напряжения питания, что делает безопасной работу в устройствах с перепадами напряжения до ±500 В. Изолируя выходную цепь устройства от высоких входных напряжений, AD629 обеспечивает простое решение проблемы защиты разнообразного оборудования от случайных выбросов высоких напряжений. Недорогой AD629 имеет высокий коэффициент подавления синфазного сигнала (минимальное значение от 77 до 86 дБ) и подавляет синфазный сигнал одновременно с точным выделением и усилением измеряемого дифференциального напряжения.

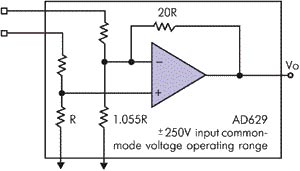

AAD629 - дифференциальны йусилитель с высоким допустимым уровнем синфазного сигнала.

Характеристики:

  • диапазон входного синфазного напряжения - 270 В;
  • защита входов до ±500 В;
  • широкий диапазон напряжения питания - от ±2,5 до ±18 В;
  • коэффициент подавления синфазного сигнала не менее 77 дБ;
  • максимальная нелинейность - 0,011%;
  • максимальный дрейф напряжения смещения нуля - 20 мкВ/ºC (для группы А).

Применение:

  • датчики тока высоковольтного оборудования;
  • контроль напряжения элементов электрических батарей;
  • контроль тока источников питания;
  • управление двигателями;
  • гальваническая развязка.

Усилители для кабельного телевидения

В системах CATV (Community Antenna TeleVision, телевидение с коллективной антенной), HFC (Hybrid-fiber-coax, гибридная волоконно-коаксиальная), кабельной телефонии и кабельной модемной связи предъявляются чрезвычайно высокие требования к характеристикам устройств во вс╦м сигнальном тракте. Невысокая линейность и большие искажения могут привести к ухудшению показателя уровня битовых ошибок в цифровых системах и несоответствию спецификациям кабельной модемной связи DOCSIS/MCNS/EuroDOCSIS.

Усилители, параметры которых приведены в табл. 1, предназначены специально для применения в качестве магистральных возбудителей в системах CATV. Они имеют регулируемое усиление, высокую линейность, малые искажения и рассчитаны на нагрузку 75 Ом.

Таблица 1. Характеристики усилителей для кабельного телевидения

Наимено- вание ADI Описание Диапазон регули- роемого усиления, дБ Шаг регули- ровки усиления Напря- жение источ- ника пита- ния, A Корпус
AD8320 Цифровое управление усилением от -10 до +26 0,077 В/В от +5 до +12 20-выводный SOIC
AD8321 Программируемое усиление от -27 до +26 0,75 дБ +9 20-выводный SOIC
AD8322 Шаг грубой регулировки 12 дБм от -12,5 до +29,5 6 дБ +5 28-выводный TSSOP
AD8325 Шаг точной регулировки 12 дБм от -26 до +27,5 0,75 дБ +5 28-выводный TSSOP
AD8326 Повышенная выходная мощность 18 дБм от -26 до +27,5 0,75 дБ от +7 до +12 28-выводный TSSOP-PSOP
AD8327* Шаг грубой регулировки 11 дБм от -18 до +30 6,02 дБ +5 20-выводный TSSOP

Таблица 2. Характеристики усилителя AD8367

Наименование Полоса пропускания, МГц Диапазон регули- роемого усиления, дБ Точность регулировки усиления, дБ Напряжение питания, B Корпус
AD8367 500 от -2,5 до +42,5 ±0,5 от 2,7 до 5,5 14-выводный

Таблица 3. Характеристики усилителей AD8353 e AD8354

AD8353 AD8354
Потребляемый ток (при 3 В), мА 42 24
P1 (900 МГц), дБм 9 4,3
OIP3, дБм 24 19
Коэффициент шума (NF), дБ 5 3,9

Таблица 4. Ориентировочные розничные цены на усилители Analog Devices

Наименование Цена, $
AD629 от 5,13
AD8021 2,60
AD8200 2,60
AD8320 15,17
AD8321 8,53
AD8322 6,16
AD8325 6,49
AD8326 от 7,66
ОР1177 от 1,44
Информация предоставлена ООО "БИС-электроник" тел.(044)490-3599; e-mail:info@bis-el.kiev.ua; http://www.bis-el.kiev.ua

Эти усилители разработаны с уч╦том полного соответствия требованиям к линейности, допустимой величине искажений и диапазонам регулировки усиления в стандартах DOCSIS/MCNS/EuroDOCSIS, сохранения высокого уровня качественных показателей при выдаче полной специфицированной мощности в нагрузку. Управление усилением осуществляется через 8-разрядный по-следовательный цифровой интерфейс.

Усилители для кабельного телевидения.

К новейшим кабельным усилителям относятся также AD8327 и AD8326. AD8327 имеет однопроводный выход, что устраняет необходимость в выходном трансформаторе, обязательном в системах кабельной модемной связи. AD8326 имеет повышенную выходную мощность, необходимую для использования в системах кабельной телефонии и многопользовательских системах коллективного телепри╦ма.

Характеристики:

  • оптимизированы для применения в качестве линейных кабельных усилителей;
  • соответствие DOCSIS/EuroDOC-SIS/ MCNS;
  • малый шум / малые искажения / высокий уровень выходного сигнала;
  • работа с однополярным питанием.

Лучшие характеристики среди усилителей с регулируемым усилением (Variable GainAmplifiers, VGA)

В большинстве современных систем связи для достижения максимального динамического диапазона используется схема непрерывной регулировки входного сигнала по петле АРУ. Компания Analog Devices обеспечила существенный сдвиг в повышении качественных показателей таких устройств, предложив новейший усилитель с регулируемым усилением AD8367. Аналогично прежним устройствам, в AD8367 использована оригинальная схема, названная Xamp и содержащая регулируемый аттенюатор и гауссовский интерполятор, токи которых направляются в выходной каскад усилителя, что обеспечивает необходимую пользователю действительно линейную зависимость коэффициента усиления в дБ от величины регулирующего напряжения.

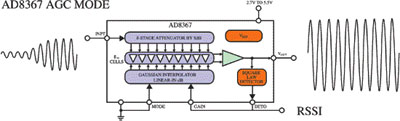

Лучшие характеристики среди усилителей с регулируемым усилением (Variable GainAmplifiers, VGA) - усилитель AD8367.

Уникальной особенносью AD8367 является наличие встроенного детектора с квадратичной характеристикой, который да╦т возможность пользователю реализовать систему АРУ на одной микросхеме. В режиме АРУ квадратичный детектор эффективно обеспечивает постоянный размах выходного сигнала 1 В и наличие индикации уровня принимаемого сигнала (RSSI). Кроме того, AD8367 может использоваться и в обычном режиме.

Характеристики:

  • полоса пропускания - 500 МГц (-3 дБ);
  • диапазон регулировки усиления от -2,5 до +42,5 дБ;
  • напряжение регулировки усиления 0√1 В, масштабный коэффициент - 20 мВ/дБ;
  • линейный диапазон до OIP3 28 дБм (100 МГц);
  • коэффициент шума - 7 дБ при максимальном усилении.

AD8353/AD8354 Усилители РЧ 100 МГц - 2,7 ГГц

AD8353/AD8354 являются широкополосными усилителями с фиксированным коэффициентом усиления, которые предназначены для работы на частотах от 100 МГц до 2,7 ГГц. Вход и выход - однопроводные (не дифференциальные), с внутренним сопротивлением согласования 50 Ом. Оба устройства имеют фиксированное усиление 20 дБ. Технические описания AD8353 и AD8354 предоставляют пользователю подробные характеристики устройств: усиление, выходная мощность насыщения, характеристические точки интермодуляционных искажений второго и третьего порядков, шумовые параметры на частотах 900 МГц, 1,9, 2,5 и 2,7 ГГц с полным указанием зависимостей от температуры в диапазоне от 40 до 85ºC. AD8353/AD8354 изготавливаются с использованием кремниевой биполярной технологии на транзисторах с граничной частотой 25 ГГц и размещаются в малогабаритных корпусах 3x2 мм типа CSP (Chip Scale Package - размером с кристалл ИС), имеющих внутренний теплоотвод на нижней стороне. Превосходные тепловые характеристики корпуса облегчают решение проблем обеспечения долговременной над╦жности актуальных для аналогичных устройств других производителей. Обе микросхемы допускают работу при напряжении питания как 3, так и 5 В. Внешняя индуктивность 100 нГн присоединяется к выводам Vout и Vpos. Один и тот же номинал используется в обоих режимах - при питании 3 и 5 В.
