Шинные приемопередатчики для авионики фирмы Holt Integrated Circuits.
|
Е. Трошкова, Б. Трошков, Е. Шемякин Шинные приемопередатчики для авионики фирмы Holt Integrated CircuitsФирмой HOLT производится специальная серия микросхем, предназначенных для реализации линий связи системы ARINC 429, используемой в авиационной технике. Основными функциональными узлами данной серии являются передатчик, линейный драйвер и линейный при╦мник. В продукции фирмы HOLT они реализованы либо в виде отдельных чипов, либо входят в состав чипов более сложной конфигурации (при╦мопередатчик, передатчик и сдвоенный при╦мник, передающее устройство сопряжения и т.п.). На рисунке 1 показан пример применения микросхем данной серии для согласования 8-разрядной параллельной шины данных с магистралью системы ARINC 429. Схема содержит при╦мопередатчик HI-6010, содержащий контроллер протокола ARINC 429 с 8-разрядным интерфейсом, линейный драйвр HI-8585 и линейный при╦мник HI-8588. Рисунок 1. Пример применения микросхем HI-8585/8588 для согласования 8-разрядной параллельной шины данных с магистралью системы ARINC 429

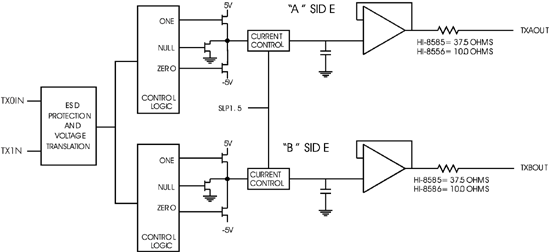

Линейный драйвер для шины ARINC 429 HI-8585 (HI-8586) HI-8585 и HI-8586 представляют из себя КМОП-интегральные схемы, разработанные для непосредственного управления шиной ARINC 429. На выходе микросхемы с помощью двух входных логических КМОП/ТТЛ-сигналов формируются 3 уровня сигнала в соответствии со спецификацией системы ARINC 429: "1" (+10 В), "0" (-10 В) и "z" (0). Входной логический сигнал также обеспечивает управление нарастанием выходного дифференциального сигнала. Тайминг устанавливается с помощью встроенного резистора и ╦мкости и тестируется на соответствие требованиям спецификации ARINC. Последовательно к каждому выходу линейного драйвера микросхемы HI-8585 подключено внутреннее сопротивление 37,5 Ом и 10 Ом ≈ для HI-8586, которая предназначена для применений, где используется больше внешних по-следовательных сопротивлений, обычно для устройств с защитой от молнии. Линейный приемник для шины ARINC 249 HI-8588 (HI-8588-10) HI-8588 (HI-8588-10) представляет собой интерфейсный при╦мник шины, изготовленный по технологии аналого-цифровой КМОП. Питание схемы осуществляется от источника напряжения 5 В. ARINC шина может быть подключена непосредственно к чипу. Типовой 10-В дифференциальный сигнал транслируется и вводится в двухпороговый компаратор. Уровни компаратора чуть ниже стандартного 6,5-В порога для минимальных значений ARINC-данных и чуть выше стандартного 2,5-В максимального порога для ARINC - "0". Микросхема имеет специальные входы TESTA и TESTB, позволяющие шунтировать аналоговое устройство для целей тестирования. Входы RINA и RINB через последо-вательное внутреннее сопротивление 35~кОм подключены к трансляторам уровня, типовое сопротивление которых по отношению к "земле" составляет 10~кОм. Поэтому любое последовательное сопротивление, добавляемое к этим входам, будет влиять на трансляцию напряжения. Для применений, в которых требуется внешнее сопротивление для последовательного подключения к ARINC входам (например, для молниезащитных схем), рекомендуется использовать HI-8588-10. При этом корректная трансляция уровней напряжения происходит при подключении сопротивления 10~кОм. В зависимости от особенностей по-строения ARINC каналов связи и схемо-технических решений, могут применяться и другие микросхемы, представленные фирмой HOLT:
Микросхемы поставляются в планарных и DIP керамических и пластмассовых корпусах и имеют промышленное и военное исполнение. По всем техническим и другим вопросам обращайтесь к дистрибьютору фирмы Holt Integrated Circuits в России - фирме ЭлектроМир по тел.: (812) 320-6488/90 либо (095) 788-0704. |
