Что надо знать об аналоговых ключах и мультиплексорах

А. Шитиков

Что надо знать об аналоговых ключах и мультиплексорах

Около двадцати пяти лет интегральные полупроводниковые аналоговые ключи и созданные на их основе мультиплексоры верой и правдой служат разработчикам электронных изделий. Совершенствовался процесс изготовления, изменялась конструкция микросхем - вс╦ это позволило снизить напряжение питания, потребляемую мощность, сопротивление открытого ключа, инжектируемый заряд и время переключения. Что же интересного предлагает фирма Maxim в этой группе из 325 приборов?

Архитектура ключей и мультиплексоров не сильно изменилась за многие годы, но постоянный спрос на улучшенные характеристики заставляет производителей разрабатывать вс╦ новые и новые приборы для удовлетворения запросов разработчиков. Достаточно длительное время в качестве аналоговых ключей использовали МОП (металл√окисел√полупроводник) транзисторы. Обладая малым сопротивлением в проводящем состоянии и крайне высоким сопротивлением в состоянии отсечки, с малыми токами утечки и небольшой ╦мкостью, они были почти идеальными аналоговыми ключами, управляемыми напряжением. Необходимость коммутировать сигналы, равные или близкие по величине к напряжению питания, заставила решать эту проблему с помощью переключателей на комплементарных МОП-транзисторах (КМОП). Известная схема 4066 - классическая схема аналогового ключа для сигналов в диапазоне от "земли" до положительного напряжения питания (фирма Maxim выпускает эту микросхему под названием MAX-4066). Она управляется однополярным сигналом от логических микросхем. Одиночный n- или р-канальный полевой транзистор, работающий в режиме обогащения, может служить аналоговым ключом, но его сопротивление в открытом состоянии будет значительно зависеть от величины коммутируемого сигнала.

Соединение n- и p-канального МОП-транзисторов в параллель резко снижает эту зависимость. Необходимо только одно условие - включение и выключение этих транзисторов должно осуществляться одновременно. Многолетние совершенствования аналогового ключа на основе КМОП-транзисторов понизили порог напряжения включения до 2,5√5,0 В. Добавление преобразователя уровня позволило получить сигналы управления затворами комплементарных МОП-транзисторов от входных сигналов логического уровня. При этом аналоговый ключ теперь может коммутировать аналоговый сигнал с уровнем ±15 В. Схема современного ключа представлена на рис. 1.

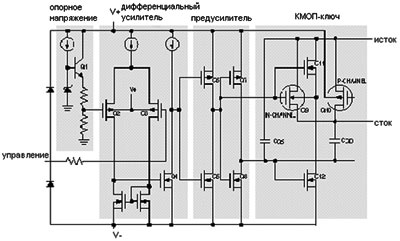

Рисунок 1. Схема современного КМОП-ключа

Схема современного КМОП-ключа.

Управляющий сигнал имеет уровень TTL-логики. При этом КМОП-ключ на транзисторах Q9 и Q10 может пропускать аналоговые сигналы с уровнем ±Uпит. Показанные на схеме транзисторы Q11 и Q12 улучшают работу ключа, снижая его утечки и уменьшая модуляцию сопротивления открытого канала. Эти два транзистора никогда не должны включаться одновременно. Иначе отрицательная шина питания будет подключена к нагрузке, и увеличится время включения/выключения. Режим безопасности работы транзисторов Q11 и Q12 должен обеспечиваться конструктивно. Достаточно хорошие параметры по значению сопротивления открытого ключа, по токам утечки и динамическим искажениям передачи большого сигнала на частоте до 500 кГц реализованы в ключах MAX3ХХ. Наиболее простой способ улучшения вышеуказанных параметров - это соединение в параллель имеющихся на чипе ключей. Так MAX351, имеющий 4 ключа, при параллельном соединении имеет типовое сопротивление в открытом состоянии 5,5 Ом и максимальное - 11,25 Ом. При этом, максимальное изменение сопротивления ключа от изменения значения коммутируемого сигнала Rоткр 1,25 Ом.

Через открытые транзисторы ключа теч╦т ток коммутируемого сигнала. От источников питания ток в ключ практически не теч╦т. А вот для смещения уровней и для управления ключом ток необходим.

Увеличение тока происходит при напряжении около 0,8 и 2,4 В, что связано с переходом транзисторов из открытого состояния в закрытое (и обратно) и переходом их на это время в линейный режим. Если логические и аналоговые напряжения источников питания равны, то токи через микросхему протекают на уровне тока утечки - менее 1 мкА. Для нормальной работы ключа с разными напряжениями (например, +5 и ±15 В) необходимо к каждому терминалу источника ставить шунтирующие конденсаторы 10 мкФ параллельно с 100 нФ.

Динамические погрешности ключей определяются тем, что сигнал управления проходит через несколько каскадов, и на каждом имеет задержку. Особенно это важно в многоканальных мультиплексорах, например, 8 в 1. Здесь нельзя реализовать включение канала, если не выключен предыдущий. Вот поэтому в микросхеме MAX338 конструктивно вносится гарантированное время задержки на переключение - минимум 10 нс. При включении и выключении ключа управляющий сигнал через ╦мкость транзисторов предварительных каскадов инжектирует некоторый заряд в проводящий канал ключа. Это приводит к ошибке при передаче сигнала через ключ. Величина инжектируемого заряда тем меньше, чем меньше сопротивление открытого канала. По этим же соображениям, время подъ╦ма и спада логического сигнала на входе для большинства ключевых схем MAXIM не должно превышать 20 нс.

Зная тонкости построения ключей, их сильные и слабые стороны, можно найти самое широкое применение полупроводниковых ключей и мультиплексоров в радиоэлектронной аппаратуре. Они могут оперировать с радиочастотами до 1 МГц и выше. Большинство аналоговых ключей выделяют небольшую мощность рассеяния и требуют простого логического интерфейса. Функционирование ключей зависит от тока сигнала в элементе переключения и для снижения потерь при передаче обычно ограничиваются миллиамперами.

Для снижения перекр╦стных помех на частотах порядка 10 МГц и выше можно использовать ключи (стандартные MAX312, MAX383, видео Т-ключи MA4545), соедин╦нные по Т-образной схеме (рис. 2). Один или два ключа соединяются на землю с низким сопротивлением (типовое -40 Ом) и отличным коэффициентом развязки (-80 дБ на 10 МГц). Однако надо помнить, что с увеличением рабочей частоты сигнала, перекр╦стные помехи и развязка становятся неудовлетворительными.

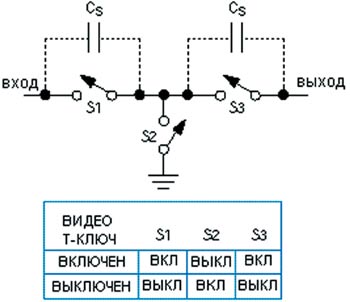

Рисунок 2. Т-образная схема включения ключа для сигнала частотой 10 МГц

Т-образная схема включения ключа для сигнала частотой 10 МГц.

Простая схема генератора на 2 частоты, стабилизируемыми кварцевыми резонаторами, получается при использовании микросхемы с четырьмя ключами (MAX 383) при питании ±8 В или при использовании MAX 411, ±18 В.

Очень полезными могут быть интегральные схемы ключей и мультиплексоров при автоматической установке коэффициента усиления, частоты, фазы или напряжения. Например, если подать сигнал на неинвертирующий вход операционного усилителя, а на выходе установить последовательную резистивную матрицу, то с помощью 16-канального мультиплексора типа MAX 306 можно выбрать один из 16 уровней коэффициента усиления. При этом каждый ключ с одной стороны подключается к "своему" резистору, а вторая сторона всех ключей объединяется и подключается к инвертирующему входу операционного усилителя.

Широкое применение нашли аналоговые ключи в звуковых системах. При прохождении сигнала через ключ не должно происходить ухудшения сигнала, введения в него любой новой информации, искажений формы и фазы волн. Полностью избежать этого не уда╦тся. Очевидно, что все искажения должны быть миниминизированы. Суммарное значение коэффициента нелинейных искажений (ТHD) определяется как отношение квадратного корня суммы квадратов второй, третьей и более высоких гармоник к величине основной (первой) гармоники. Выбор аналогового ключа с минимумом ТHD требует одного - низкого сопротивления в открытом состоянии (RON) и, следовательно, незначительной неравномерности сопротивления RON или плоскостности.

Плоскостность определяется как разность между максимальными и минимальными значениями сопротивления в открытом состоянии, измеренными в заданном диапазоне аналогового сигнала. Часто (если нет иных указаний в документации), плоскостность принимают равной 10% от сопротивления открытого канала. Искажения являются результатом параллельного соединения р- и n-канальных транзисторов, которые имеют нелинейные характеристики сопротивления в открытом состоянии.

Практически, максимум нелинейных искажений определяется следующим соотношением:

THDmax = (Rплоск.(откр.)/Rнагр.) x 100% ~ ((10%хRON)/Rнагр.) x 100%,

где Rнагр. - нагрузка, включенная последовательно с ключом.

На рис. 3 представлена зависимость THD от частоты для тр╦х ключей MAX4501, MAX4544 и MAX4621 с испытательной нагрузкой Rнагр. = 10 кОм.

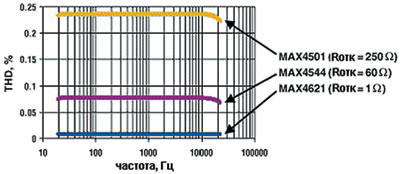

Рисунок 3. Зависимость суммарного коэффициента нелинейных искажений (THD) от частоты

Зависимость суммарного коэффициента нелинейных искажений (THD) от частоты.

Эти графики показывают, что в звуковых системах для минимизации суммарных нелинейных искажений необходимо выбирать ключи с очень низким сопротивлением в открытом состоянии.

КМОП-аналоговые ключи обладают, несомненно, многими полезными качествами, так что большинство разработчиков считает их эталоном и использует в самых разнообразных применениях.

Обратим внимание на некоторые технические параметры ключей. Сегодня имеется много аналоговых ключей, работающих с одним низковольтным источником питания. Применяются и низковольтные ключи с однополярным питанием и логическими сигналами по стандартам КМОП и уровнями ТТЛ. Но имеются ещ╦ ключи, которые работают от питания ±15 или ±12 В. Для управления ими требуется ещ╦ один источник питания, маркируемый VL, который обычно имеет напряжение 5 или 3,3 В.

Если логический сигнал находится на уровне V+ (или VL, если имеется), то через аналоговые ключи по существу не теч╦т ток от источника питания. Применяя ТТЛ-уровни при 5-В VL, можно увеличить ток от источника питания более чем в 1000 раз. Чтобы избежать ненужного потребления тока от источника питания, Вы должны избегать использования ТТЛ-уровней - наследства 1980-х годов.

Время переключений (t-вкл. и t-выкл.) для большинства аналоговых ключей находится в пределах от 60 нс до 1 мс.

Для "бесщелчковых" звуковых переключателей фирмы MAXIM время переключения увеличено до миллисекундного диапазона, что позволяет устранить слышимые звуковые щелчки.

Итак, мы видим, что для передачи сигнала с минимальными искажениями нужно либо минимальное сопротивление ключа в открытом состоянии, либо максимально возможная нагрузка на выходе ключа. Рассмотрим ещ╦ один аспект при переключении - эффект инжекции заряда. Для получения низкого значения RON требуется расширение области канала. Результатом является большая входная ╦мкость и соответствующая плата: увеличение рассеиваемой мощности от тока заряда√разряда в каждом цикле переключения. Постоянное время заряда t = RxC зависит от сопротивления (RON) и ╦мкости (С) нагрузки. Обычно это продолжается несколько десятков наносекунд, но низкоомные ключи имеют более длительные периоды включения и выключения. Ключи с высоким RON более быстрые. MAXIM предлагает оба типа ключей - с одинаковой цоколевкой и в одинаковом корпусе SOT-23. MAX4501 и MAX4502 имеют более высокое сопротивление RON, но короткое время включения/выключения. MAX4514 имеют более низкое сопротивление RON, но более длинное время переключения.

Ещ╦ одно отрицательное последствие низкоомных ключей - более высокий уровень инжекции заряда, вызванный увеличенным уровнем тока через ╦мкость затвора. Особенно это важно при использовании ключей в устройствах выборки/хранения для точного преобразования в АЦП.

Защита ключей от электростатического заряда (ESD) основывается на до-стижениях фирмы MAXIM в этой области. Они позволили увеличить защиту новых аналоговых ключей до ±15 кВ по рекомендациям IEC 1000-4-2 уровня 4 (самый высокий уровень). Все аналоговые входы для ESD-тестов используют модель человеческого тела, а также контакт и разряд через воздушный зазор, указанные в методике IEC 1000-4-2.

Так, выпускаемые ключи MAX4551√MAX4553 совместимы по выводам с большинством стандартных четыр╦х ключевых микросхем, таких как DS201/211, MAX391 и другие. Теперь не требуется делать защиту аналоговых входов с помощью дорогих ограничительных диодов, так как защита от электростатических разрядов (до 15 кВ) заложена в схему ключей и мультиплексоров.

Следующую важную характеристику необходимо отметить у современных ключей. Обычно допустимый диапазон входного сигнального напряжения ограничивается напряжением на шинах источника питания. Если аналоговый сигнал превышает напряжение источника питания, то через обратносмещ╦нные паразитные диоды теч╦т ток. В случае, когда этот ток не имеет ограничения, микросхема из-за перегрева выходит из строя. Поэтому большинство старых ключей и мультиплексоров могли работать с токами, не превышающими 10╦20 мA.

Новые ключи фирмы MAXIM имеют встроенную защиту от пробоя, когда они сохраняют работоспособность до ±25 В (некоторые до 36 В) входного сигнала при питании 15 и ±40 В при отключенном питании. В этом случае (при перенапряжении) по входу аналогового сигнала ключ принимает высокое полное сопротивление независимо от состояния ключа или сопротивления нагрузки. Только ток утечки, составляющей наноамперы, может вытекать из источника сигнала. Здесь очень важно одно обстоятельство: эти ключи не требуют определ╦нного порядка подачи напряжения питания и напряжения аналогового сигнала. Даже при снятом питании не происходит пробоя ключа от аналогового сигнала. Защищ╦нные от пробоя ключи MAX4511÷MAX4513 по выводам совместимы с DS411÷DS413.

В краткой журнальной статье невозможно сделать подробное описание всех свойств ключей и мультиплексоров. Всем, кому интересна такая информация, предлагаю посетить сайт www.maxim-ic.cоm. По этому адресу Вы найд╦те много информации для правильного выбора и использования данного типа приборов.
