Микросхемы семейства ChipCorder компании Winbond Electronics

С. Подорожный

Микросхемы семейства ChipCorder компании Winbond Electronics

Микросхемы семейства ChipCorder компании Winbond Electronics - законченные системы записи, хранения и высококачественного воспроизведения звуковых фрагментов от 10с до нескольких минут. Они предназначены в первую очередь для "интеллектуальных" этикеток, автоответчиков, "озвучивания" бытовой техники и игрушек, но могут быть использованы, например, в промышленных автоматических схемах речевого оповещения.

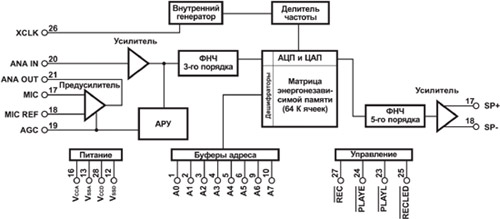

Представление о структуре микро схемы ChipCorder дает схема, приведенная на рисунке 1.

Рисунок 1. Структура микросхемы ChipCorder

Структура микросхемы ChipCorder.

Внутри нее находятся микрофонный усилитель с системой АРУ, сглаживающий и помехоподавляющий фильтры, выходной УЗЧ и многоуровневый массив памяти. Каждая ячейка памяти способна принимать одно из 256 значений напряжения. Законченное устройство на основе такой микросхемы кроме нее самой содержит микрофон, акустическую головку, источник питания и несколько пассивных элементов. Дополнительные аналого-цифровые или цифро-аналоговые преобразователи не требуются.

Для всех микросхем ChipCorder характерны следующие особенности:

  • однополярное питание + 5 В, или + 3 В.
  • потребляемый ток в ждущем режиме - 0,5мкА, при записи - 30 мА, во время воспроизведения - 25 мА.
  • встроенный тактовый генератор;
  • энергонезависимая память;
  • регулируемая продолжительность записи;
  • автоматический переход в ждущий режим;
  • сигнализатор разрядки батареи;
  • 100 000 циклов записи;
  • 100 лет хранения записанных сообщений;
  • DIP, SOIC и бескорпусной варианты исполнения;
  • Индустриальный и коммерческий интервалы рабочих температур.

В некоторых микросхемах предусмотрен режим AutoMute, обеспечивающий снижение уровня шумов во время пауз в записываемых фразах. Среди выпускаемых микросхем имеются предназначенные как для самостоятельного применения, так и для работы в системе под управлением микроконтроллера с адресацией и управлением записью/воспроизведением через SPI - интерфейс или последовательный интерфейс Microwire. Обозначения микросхем ChipCorder начинаются буквами ISD, далее следуют цифры, обозначающие номер серии и продолжительность записи в секундах. Несколько слов об индивидуальных особенностях различных серий.

Когда необходимо кнопочное управление, используются микросхемы ISD1100, ISD1200, с длительностью записи звуковых фрагментов до 10 или 12 секунд или ISD1400, рассчитанная на фрагменты 16 и 20 сек. Для управления устройством на основе этих серий необходимы три кнопки PLAYE, PLAYL, REC. Единовременно записывается, хранится и воспроизводится только одно сообщение. Каждое последующее записывается "поверх" старого. Имеется встроенный режим повтора, позволяющий проигрывать записанный фрагмент несколько раз. Серия ISD2500 - промежуточная. В ней может быть реализовано как кнопочное, так и микроконтроллерное управление. Приборы серии ISD2500 рассчитаны на фрагменты длительностью 32, 40, 48, 60, 64, 75, 90 и 120 с.

Для использования в микропроцессорных системах предназначена серия ISD3300. Длительность записи составляет 60, 75, 90, 120, 150, 180 и 240 сек.

Одну из возможных схем включения такого устройства можно увидеть в Интернет по адресу:http://www.winbond-usa.com/products/isd_products/chipcorder/productbriefs/33000_product_brief.pdf.

Наиболее мощная на сегодняшний день серия микросхем ChipCorder это ISD4000. Основные параметры приборов этой серии приведены в таблице 1.

Таблица 1. Основные параметры

Тип Частота квантования ,кГц Длительность записи/воспроизведения, мин.
ISD4002-120 8 2
ISD4002-150 6,4 2,5
ISD4002-180 5,3 3
ISD4002-240 4 4
ISD4003-04M 8 4
ISD4003-05M 6,4 5
ISD4003-06M 5,3 6
ISD4003-08M 4 8
ISD4004-08M 8 8
ISD4004-10M 6,4 10
ISD4004-12M 5,3 12
ISD4004-16M 4 16

Для использования в мобильных телефонах, Hands Free Car Kit, портативных коммуникаторах была разработана микросхема ISD5008, особенность которой заключается в программно устанавливаемой частоте дискретизации и длительности записи. Она позволяет работать с фрагментами длительностью до 8 минут и обеспечивает как симплексный, так и дуплексный режимы записи/воспроизведения, запись речевых комментариев, исходящих сообщений (в автоответчиках) и др. Внутренняя память полностью адресуема через SPI или Microwire интерфейсы.

Одна из последних разработок фирмы Winbond - это ISD1810. Подбирая номинал внешнего резистора, можно изменять частоту дискретизации (от 4 до 8 кГц) и регулировать продолжительность записи от 8 до 16 сек. Серийно ISD1810 выпускается в бескорпусном исполнении. Для макетирования разрабатываемых устройств можно приобрести единичные образцы в корпусе DIP.

Диапазон применения приборов семейства ChipCorder весьма широк. Более подробную информацию, а также примеры практического применения микросхем можно найти в Интернете по адресу http://www.winbond-usa.com/products/isd_products/chipcorder/

По вопросам технической поддержки обращаться к официальному дистрибьютору по странам СНГ фирму Rainbow Teсhnologies, а также на фирму ЭЛКОМ (РТЭК):

г. Киев
тел.: (044) 4909228
факс: (044) 4905182
e-mail: elkom@mail.kar.net
http://www.rtcs.ru
