Электронные таблетки iButton - транспорт информации

Е. Левин

Электронные таблетки iButton - транспорт информации

Несмотря на то, что многие привыкли рассматривать элемент iButton не более чем ключ к квартире или подъезду, сами эти приборы были задуманы как цифровые метки, вынесенные из компьютера. Метка предполагает содержательную информацию, поэтому в первых приборах кроме серийного номера присутствовала энергонезависимая память, легко доступная по записи и чтению. Сегодня прошло более 10 лет с момента появления iButton, так что популярность двух концептуальных применений iButton очевидна.

iButton в качестве Транспортного ключа (Data Logger)

Существуют приложения, в которых данные от удал╦нного объекта должны быть переданы в компьютер (и обратно) не мгновенно, а в обозримом времени. Поскольку в таких системах не требуется оперативное управление, оказывается выгодным не прокладывать проводные коммуникации и не занимать ресурсы компьютера непрерывным сканированием состояния объекта. Делать это нужно периодически, но вс╦-таки нужно. Следовательно, нужно устройство для переноса данных, и вот в такой ситуации сразу в памяти всплывает электронная таблетка iButton.

Привед╦м примеры приложений, отвечающих привед╦нному выше критерию:

  • Автономный электронный замок содержит в своей энергонезависимой памяти список доступа, то есть коды тех электронных ключей, которым разреш╦н проход в помещение. Если список невелик, занести его можно с помощью простой процедуры при помощи предъявления ключей возле двери. Но при большом списке (даже 50 ключей), такая процедура становится утомительной или практически невозможной. Предложение: составить список ключей на компьютере, перенести его в прибор iButton простым касанием, а потом, прикоснувшись электронной таблеткой к замку, перекачать в него сразу весь список. То, что это не просто удобно, а очень удобно, вы почувствуете, когда возникнет необходимость удалить или изменить одну запись в списке (сотрудник уволился, потерял ключ). Да, можно присоединить к замку через технологический разъ╦м специальный модуль управления и набрать код заменяемого/удаляемого ключа на клавиатуре. Но можно поступить проще: поменять список доступа в компьютере и вновь перенести его на замок простым касанием.

Применение Data Logger или Транспортного ключа позволяет расширить функциональные возможности автономного электронного замка. В замок можно внести не просто список доступа, но ввести понятие временных зон (очевидно, в замке для этого нужно предусмотреть электронные часы) и полномочий доступа. Например, можно разбить сутки на пять зон так, что в течение каждой из них для каждого ключа действуют разные полномочия: полный запрет прохода для данного ключа, свободный проход для всех посетителей, проход по ключу, проход по ключу и коду, вводимому с клавиатуры, проход при последовательном предъявлении двух ключей┘ Такой замок автоматически изменяет полномочия доступа в течение суток и значительно повышает гибкость управления доступом.

Ещ╦ одна опция: ведение в замке журнала проходов, то есть списка кодов предъявленных ключей и времени их предъявления. Обычно такая возможность предоставляется сетевыми устройствами. В автономном замке журнал проходов имеет смысл только в том случае, если транспортным ключом его можно периодически переносить с замка на компьютер.

Почувствовавшим вкус процедуры заметим, что домофонное устройство подъезда в описываемом смысле ничем не отличается от привед╦нного выше примера и может обслуживаться таким же образом. Если бы списки кодов и ключей доступа в подъезд хранились в компьютере старшего по подъезду или даже у дежурного в ЖЭС, то решать проблему потерянных ключей или забытых кодов было бы намного проще.

  • Автономный электронный многотарифный сч╦тчик выпускается N-ским предприятием и расходится большими партиями по всей стране от Калининграда до Владивостока. В новый 106-квартирный жилой дом, оснащ╦нный сч╦тчиками N-ского предприятия, прибыл мастер для начальной установки сч╦тчиков и внесения в них границ временных зон и значений тарифов. Мастер снял крышку первого сч╦тчика и нажал на кнопки управления┘ читатель уже понимает, что мастер предпоч╦л бы вынуть из дипломата iButton со всеми заранее занес╦нными параметрами и прикоснуться к сч╦тчику один раз, чтобы к обеду закончить всю процедуру.
  • Автономный контроллер, обслуживающий несколько подсоедин╦нных к нему термометров, непрерывно отображает значения температуры и фиксирует их в памяти с заданным интервалом времени. Оператор видит значения температуры на табло и может оперативно "поддать" или "убавить пару". Записанные данные могут не представлять интереса до тех пор, пока однажды мясо (птица, рыба, яйцо...) не оказывается испорченным. И тогда возникают вопросы: что происходило с температурой, и кто дежурил в это время? Это ещ╦ один пример ситуации, когда в отсутствие проводных соединений периодический сбор данных с удал╦нного объекта может выполняться устройством iButton.
  • Очень перспективным представляется использование iButton в системах предоплаты разнообразных электронных сч╦тчиков. По мере роста тарифов, предоплата становится одним из косвенных инструментов воздействия на неплательщиков, если конструкция сч╦тчика предусматривает регулирование нагрузки. Нет оплаты - нет света (воды, газа, тепла) или этот ресурс отпускается в ограниченном объ╦ме. Плательщик должен иметь возможность произвести предоплату, а затем передать в сч╦тчик информацию об этом. Как обычно: если существует объединение сч╦тчиков в сеть с выходом на сеть плат╦жной системы, проблема решается просто. Но если такой связи нет, необходим транспортный ключ, которым и может стать iButton с ограниченным объ╦мом памяти.

Можно продолжать примеры, однако важнее ответить на вопрос о том, какие именно свойства iButton позволяют применять его в качестве Транспортного ключа. Попробуем перечислить основное:

  • прочный корпус из нержавеющей стали, защищ╦нный от воздействия влаги, грязи и механических воздействий, позволяет не особенно беспокоиться о сохранности носителя информации, в то время как пользователи пластиковых карт должны избегать механических изгибов, скруток и переломов этих устройств;
  • простой механический считыватель устойчив к климатическим воздействиям, поскольку образован двумя контактами из нержавеющей стали. Такой считыватель значительно более устойчив к вандальным действиям, чем, например, щелевой считыватель плоских контактных карт;
  • простое позиционирование карты в считывателе: над╦жный контакт и съ╦м данных происходят даже при касании под углом. Пластиковая карта требует точного позиционирования, кроме того, е╦ можно вставить в считыватель четырьмя способами, из которых только один является рабочим;
  • долговечность считывателя: металлические поверхности рассчитаны на более чем миллион касаний, в то время как считыватель смарт-карты содержит подпружиненные контакты, которые требуют обслуживания. Слабый прижим в контактах приводит к их быстрому засорению, а сильный может портить золотое покрытие контактов карточки;
  • долговечность носителя данных: встроенная батарейка обеспечивает сохранность данных в iButton в течение более чем 10 лет. Пластиковые карты эмитируются на период не более двух лет, таким образом, за период функционирования одной iButton необходимо сменить не менее пяти пластиковых карточек;
  • удобство хранения: iButton может располагаться на брелоке, который обычно подвешивают вместе с ключами. Благодаря этому,носитель удобно сохраняется и всегда находится под рукой. Существуют и другие аксессуары для закрепления электронной таблетки на часах, кошельке, бэдже;
  • дешевизна подключения: при использовании фирменных адаптеров и контактных устройств стоимость подключения iButton к компьютеру не превышает $15. Большинство отечественных поставщиков решений с iButton предлагают собственные устройства, стоимость которых ещ╦ ниже. Благодаря однопроводной шине обмена, подключение прибора требует минимальных ресурсов контроллера; уникальный серийный номер позволяет разработчикам приложений не заботиться о маркировке приборов;
  • большой выбор устройств с различным объ╦мом памяти и различным уровнем дополнительных возможностей по защите данных;
  • простота создания приложений: открытый опубликованный в многочисленных переводах на русский язык протокол работы с iButton позволяет быстро создавать приложения. Использование файловой системы TMEX гарантирует бесконфликтную работу разных приложений с одним устройством.

Из многообразия устройств семейства iButton в функции Транспортного ключа могут применяться приборы, привед╦нные в таблице.

Таблица 1. Приборы для реализации функций Транспортного ключа

Обозначение Объ╦м энергонезависимой памяти Дополнительные возможности
DS1955В 134 Кбайт Криптопроцессор, JAVA машина
DS1957В 6 Кбайт Криптопроцессор, JAVA машина
DS1961S 1 Kбит Защита доступа и хэш-функция
DS1963 4 Кбит, NV SRAM Сч╦тчик циклов записи
DS1963S 4 Кбит Сч╦тчик циклов записи и хэш-функция
DS1971 256 бит ПЗУ 64 бита
DS1973 4 Кбит, EEPROM
DS1991 1 Кбит Защита доступа к памяти по паролю
DS1992 1 Кбит
DS1993 4 Кбит, NV SRAM
DS1994 4 Кбит Встроенные часы, защита от несанкционированной записи
DS1995 16 Кбит
DS1996 64 Кбит

Из таблицы видно, что для приложений с Транспортным ключом можно выбрать не просто прибор с соответствующим объ╦мом памяти, но и с необходимым уровнем защиты данных. Существует ошибочное мнение, что данные в приложениях с iButton не могут быть защищены от искажения или хищения. В основе этой точки зрения лежат два обстоятельства. Первое: многие разработчики применяют приборы с открытой памятью DS1992, DS1993, DS1995 без всяких мер защиты. Второе: не утруждая себя размышлениями, отдельные специалисты полагают, что открытый носитель не может обеспечивать защиту данных. Тема данной статьи далека от полемики по вопросу информационной безопасности, однако напомним скептикам, что ни у кого не вызывает сомнение возможность передачи закрытой информации по открытым каналам связи, а это очень близкая аналогия. С чем следует безоговорочно согласиться, так это с тем, что чем больше безопасности гарантирует сам носитель, тем проще процедуры, которые необходимо применить для защиты передаваемых транспортным ключом данных на сторонах источника и при╦мника этих данных. Поэтому тем, кто разрабатывает приложения, в которых действительно существует потребность защиты данных, следует помнить, что микросхемы iButton имеют для этого дополнительные возможности. Прибор DS1994 позволяет обнаружить любую несанкционированную перезапись информации в память. Память в устройстве DS1991 разделена на три страницы, каждая из которых защищена 64-разрядным паролем. DS1961S и DS1963S обладают активными механизмами усиленной аутентификации, так что они великолепно защищены от эмуляции, а приборы DS1954 и DS1957 обладают столь мощным набором средств безопасности за сч╦т встроенного микропроцессора, что их применение в качестве Транспортного ключа можно вообразить только в очень ответственных приложениях.

В целом вывод таков: функциональность ряда технических решений может быть расширена, а стоимость этих решений снижена при условии применения в их составе устройств для переноса данных. Приборы iButton являются удобным, практичным и экономически эффективным средством для переноса данных.

Data Logger для устройств iButton

Существует и прямо противоположная ситуация, когда нужно собрать информацию с нескольких устройств iButton. Это очевидное следствие использования iButton по прямому назначению в виде электронной метки. Рассмотрим примеры.

Для контроля действия обходчиков применяют следующий подход: по маршрутам следования размещают устройства типа DS1990 с неизменным номером, а персоналу выдают портативные электронные съ╦мники, которыми можно быстро прикоснуться к размещ╦нной на стене электронной таблетке и скопировать е╦ номер в память прибора. По завершению обхода или смены прибор сда╦тся или данные с него переносятся в компьютер для анализа. Таким способом можно контролировать не только патрульную службу на охраняемом объекте. В химической и газовой промышленности описанная технология применяется для контроля сложных соединений трубопроводов, где в местах стыков возможны утечки. Персонал службы обходчиков должен зарегистрироваться, а поэтому обязательно заметит разрыв трубопровода в месте крепления iButton. В обоих примерах iButton использована в качестве пространственной метки.

Известны приложения, когда электронная таблетка с памятью закрепляется на движущемся объекте для передачи постоянной или накапливаемой информации. Например, устройства DS1921 могут осуществлять не только измерение температуры, но и накапливать результаты измерения в памяти с заданным интервалом времени. Такие приборы чрезвычайно удобны для контроля температурного режима перевозимых продуктов питания, медицинских и химических препаратов, донорских органов. Энергонезависимая память в металлическом корпусе может содержать описание сборочного процесса, а именно состав комплектующих, монтируемых на каждой операции. Перемещаясь от одного поста к другому, она заменяет бумажную документацию.

В примерах этого раздела необходимым элементом технической системы является Data Logger. Возможные структурная и принципиальная схемы такого прибора представлены на рис. 1, а его внешний вид - на рис. 2. Корпус прибора изготовлен из дюралевой трубки, снаружи имеется тканевая петля для ношения на руке. Питается устройство от четыр╦х 1,5-В элементов питания. Контроль разряда батарей (монитор питания) осуществляется с помощью микросхемы DS1818. В качестве часов выбрана микросхема DS1994 из соображений минимизации элементов схемы и программных протоколов. В качестве памяти используется последовательная микросхема энергонезависимой памяти типа 24LC65 объ╦мом 64 Кбит. Этого объ╦ма достаточно для хранения в памяти до 450 меток и журнала событий до 1400 записей. Микроконтроллер устройства находится всегда в режиме Sleep, и выходит из этого режима по прерыванию при предъявлении электронного идентификатора. Проводит обработку полученного номера, осуществляет контроль за разрядом батарей, производит запись времени предъявления и номера идентификатора в журнал событий и переходит опять в режим Sleep. Использование такого алгоритма позволяет существенно сократить потребление тока устройством. Реально при средней интенсивности регистрации ╦мкости батарей хватает на 5√6 месяцев.

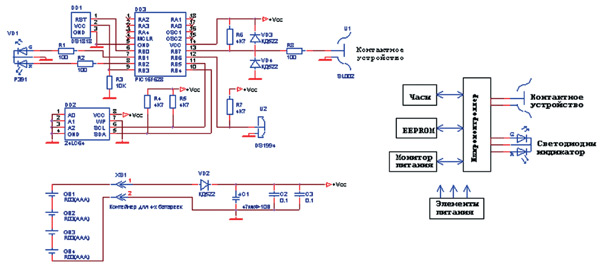

Рисунок 1. Принципиальная электрическая и структурная схемы

Принципиальная электрическая и структурная схемы Data Logger.

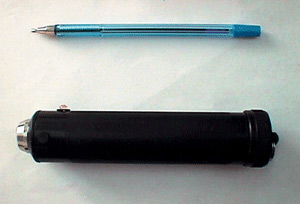

Рисунок 2. Внешний вид модуля

Внешний вид модуля Data Logger.
