Л. Чистяков, Ю. Потапов

Программа DrawPcad v4

Программа DrawPcad предназначена для формирования конструкторской документации при разработке печатных плат в пакете P-CAD 2002 (v16) в соответствии с российскими стандартами. С помощью программы можно выполнить:

• формирование конструкторской документации на печатную плату непосредственно в проекте PCB;
• формирование конструкторской документации для принципиальной схемы непосредственно в проекте SCH;
• автономное формирование конструкторской документации для печатной платы, используя в качестве исходной информации текстовый файл в формате ASCII PCB;
• автономное формирование конструкторской документации для принципиальной схемы, используя в качестве исходной информации текстовый файл в формате ASCII SCH;
• подготовку DO-файла для программы SPECCTRA, содержащего описание стратегии трассировки.

Документация в проекте P-CAD PCB

Вся подготовка документации производится на несигнальных слоях проекта.

Основным здесь является подготовка сборочного чертежа печатной платы. Программа позволяет формировать форматы чертежей от А4 до А0 с различной кратностью короткой стороны и различной ориентацией: вертикальной или горизонтальной.

Внутри сборочного чертежа платы размещаются следующие дополнительные графические примитивы:

• разрез многослойной печатной платы по слоям. Такие сведения необходимы для определения порядка сборки печатной платы и, следовательно, для правильного изготовления сло╦в;
• таблица соответствия сло╦в и имени слоя в проекте. Такие сведения могут быть полезны при технологической подготовке производства многослойной печатной платы;
• таблица отверстий с указанием условного обозначения на чертеже контактных площадок и переходных отверстий и их количества. Здесь же могут быть заданы и другие сведения о контактных площадках, например, наличие или отсутствие металлизации и др.;
• оцифровка контура печатной платы. Оцифровка контура допустима стандартами и предоставляет разработчику возможность не делать простановку размеров элементов проводящего рисунка, если элементы проводящего рисунка располагаются в шагах координатной сетки шкалы оцифровки;
• боковая проекция печатной платы;
• запись ранее сформированного текста технических требований. При этом производится подсч╦т площади металлизации наружных сло╦в платы;
• формирование сигнальных сло╦в на чертеже платы. Возможно только при сопоставлении контактным площадкам, переходным отверстиям и креп╦жным отверстиям (как PadStyle) условной графики;
• формирование и расстановка выносных элементов. Возможно только при сопоставлении контактной площадки условной графики (как Shape);
• образмеривание заготовки платы. Простановка размеров и допусков, мест маркировки и мест клеймения.

Аналогичным образом программа да╦т возможность формировать форматы для текстовой документации, вид основной надписи в которых несколько отличается от принятой в конструкторской документации.

Программа позволяет формировать следующую текстовую документацию:

• спецификацию на сборочный черт╦ж печатной платы с формированием списка материалов по подготовленному ранее разрезу сло╦в;
• удостоверяющий лист на документацию печатной платы и/или модуля. Такая возможность может быть востребована, когда в состав печатной платы входит документация на машинных носителях информации;
• таблицу проверки монтажа (таблица соединений, таблица цепей). Для многослойных печатных плат такая возможность может возникнуть при необходимости контроля готовой печатной платы, прич╦м здесь имеется возможность получить таблицу соединений, упорядоченных как по именам цепей, так и по позиционным обозначениям компонентов. Данный документ в соответствии с требованиями стандартов может входить в состав конструкторской документации;
• спецификацию на сборочный черт╦ж модуля. Здесь автоматизированы следующие этапы подготовки спецификации: простановка позиционных номеров на слое сборки модуля, формирование документации, а именно раздела "Прочие".

Документация в проекте P-CAD SCH

Вся подготовка документации производится на листах проекта.

Программа позволяет:

• формировать форматки для электрических принципиальных схем в соответствии с ГОСТ2.301-68;
• формировать форматки А4 для текстовой документации к схемам в соответствии с ГОСТ2.301-68;
• формировать информацию для перечня элементов электрической принципиальной схемы и записать е╦ в заранее подготовленные на листах проекта текстовые форматки А4 или в файл программы Microsoft Word;
• формировать информацию о подключении питания к элементам схемы и расположить на первом листе электрической принципиальной схемы в виде таблицы или на отдельном формате А4;
• заполнить, изменить и расписать по форматам персоналии и обозначения в основном штампе;
• удобно и быстро дополнить атрибуты элементов схемы;
• получить документацию в формате DXF AutoCAD v14.

Документация из текстового файла PCB

Программа позволяет автономно (без использования программы P-CAD PCB) оформить полный комплект документации, используя в качестве входных данных проект печатной платы, сохран╦нный в формате PCB ASCII.

Так как в случае обработки текстового файла программа получает доступ к более полной информации, чем через DBX-интерфейс, здесь реализован ряд дополнительных функций. В частности, здесь можно сформировать:

• чертежи слоя, содержащие полигоны типа CopperPour;
• чертежи сло╦в типа Plane, прич╦м как в негативном, так и в позитивном виде;
• выносные элементы печатного рисунка.

Кроме того, здесь упрощено формирование выносок позиционного обозначения для чертежа модуля.

Документация из текстового файла SCH

Данный модуль позволяет:

• добавить к проекту форматки по ГОСТ;
• заполнить основную надпись;
• выполнить замену шрифтов для корректного отображения TrueType шрифтов в программе AutoCAD;
• экспортировать обработанный проект в файл в формате DXF AutoCAD v14.

Формирование DO-файла для программы SPECCTRA

Данный модуль предназначен для формирования правил и условий трассировки с записью их в DO-файл.

В программе реализованы следующие операции:

• запрет на прохождения трасс через линии и полигоны, заданные как KeepOut;
• запрет на прохождение трасс через полигон, заданный как CopperPour;
• запрет на прохождение трасс через линии и полигоны, заданные линиями и полигонами в процессе создания библиотечного элемента;
• запрет на прохождения трасс через одиночные Pad, заданные стилем как MoutingHole;

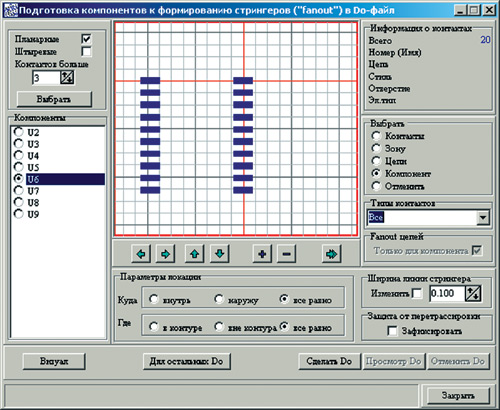

• формирование стрингеров (fanout) для планарных элементов с произвольной выборкой контактных площадок, групп контактных площадок. Здесь же реализована опция кратчайшего соединения соседних контактных площадок, имеющих одноим╦нные цепи;
• формирование правил для подготовки к трассировке элементов с большим количеством шариковых контактов (Ball Grid Array, BGA);
• формирование параллельных цепей, отрезков цепей;
• формирование кратчайших трасс с ограничением на число изгибов и переходных отверстий;
• формирование разноим╦нных трасс с приведением их к одной координате;
• формирование пучка отрезков из одной точки цепи к другим точкам той же цепи;
• ограничение минимальной и/или максимальной длины цепи или сегмента;
• ограничение минимальной и/или максимальной общей (суммарной) длины всех выбранных сегментов в группе;
• ограничение на формирование примерно одинаковых длин цепей или сегментов. Длины сегментов будут отличаться от самого длинного на величину допуска;
• ограничение на формирование примерно одинаковых длин цепей из выбранного класса цепей. Длины цепей будут отличаться от самой длинной на величину допуска;
• ограничение на длину цепей или сегментов при трассировке их на выбранном слое;
• ограничение на параллельность в одном или смежных слоях для цепей, сегментов цепей или классов цепей;
• расстановка приоритетов для отдельных цепей, сегментов цепей, классов цепей;
• запрет пересечения аналоговых и цифровых цепей на смежных слоях.

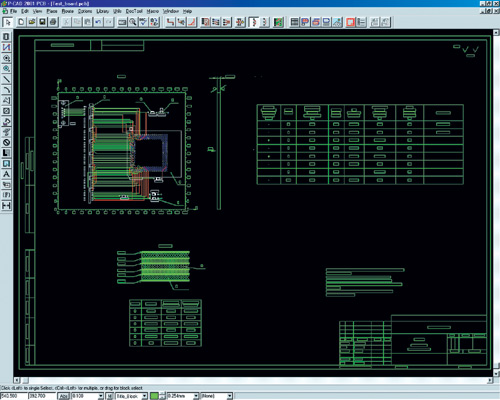

Рисунок 1. Черт╦ж платы, оформленный с помощью программы DrawPCAD

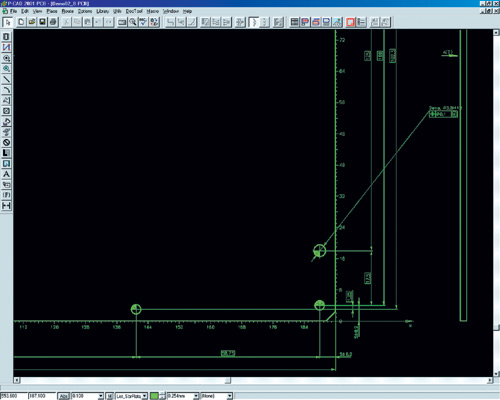

Рисунок 2. Обозначения размеров и отверстий, выполненные с помощью программы DrawPCAD

Помимо описанных выше модулей, в новую версию набора добавлен ряд небольших утилит, предоставляющих следующие возможности:

• автоматическое размещение компонентов в многоканальных конструкциях по аналогии с одним из каналов, предварительное размещение элементов которого было выполнено вручную;
• формирование компонентов с контактными площадками для поверхностного монтажа с переходными отверстиями, расположенными непосредственно на площадке со смещением от е╦ центра, и неметаллизированными отверстиями вне планарной площадки, предназначенное, например, для протаскивания монтажного провода;
• формирование нового проекта с заданными свойствами и настройками, которые нельзя сделать по умолчанию (настроить слои, задать размеры, загрузить необходимые текстовые стили, сформировать запретные зоны в виде полигонов, скопировать контур платы, установить креп╦жные отверстия в нужном месте);
• сохранение имеющихся в проекте текстовых стилей в архивный файл, загрузка стилей в текущий проект из архива;
• формирование полигональных областей (Polygon, Copper Pour, Plane, Keep Out) сложной формы на различных слоях проекта платы по контуру, загруженному из подготовленного в системе AutoCAD файла DXF;
• оптимизировать число переходных отверстий за сч╦т правильного размещения стрингеров на верхнем и нижнем слоях платы.

Рисунок 3. Обозначения размеров и отверстий, выполненные с помощью программы DrawPCAD

Подробнее о программе DrawPCAD и других вспомогательных утилитах можно узнать в компании "ЭлекТрейд-М" по адресу info@eltm.ru или телефону (095) 974-1480.
