А. Шинкарь

T-серия изолирующих ИС фирмы NVE

Фирма NVE выпустила новую улучшенную версию микросхем семейства IsoLoop®. Характеристики микросхем определены для более широкого температурного диапазона -40...125ºC. За исключением тока потребления в динамике (300 µA/Mhz вместо 100 µA/Mhz), все остальные параметры остались без изменений. Микросхемы улучшенной серии дополнительно маркируются литерой "T". Они идеальны для применения в тяжелых промышленных условиях, космической и военной аппаратуре.

IL710 (один канал), IL711 (два), IL712 (1+1 в другую сторону)

• скорость передачи данных 110 МБод;
• корпуса DIP8, SO8; -40...+125ºC (-55...+135ºC ≈ допустимая температура окружающей среды).

IL715 (четыре в одну сторону), IL716, IL717

• скорость передачи данных 110 МБод;
• корпус SO16; -40...+125ºC (-55...+135ºC);
• 4 канала, двунаправленность (сочетания: 2+2, 3+1).

В спецификациях появилось сообщение о сертификации на соответствие стандарту IEC61010-1 (таблица).

Напомним, что для значений рабочих напряжений 150 и 300 В испытательное напряжение составляет 1950 и 3250 В в течение 1 минуты.

Микросхемы характеризуются стойкостью к синфазным импульсным помехам до 30 кВ/мкс и сертифицированы на прочность изоляции 2,5 кВ в течение 1 минуты (UL 1577).

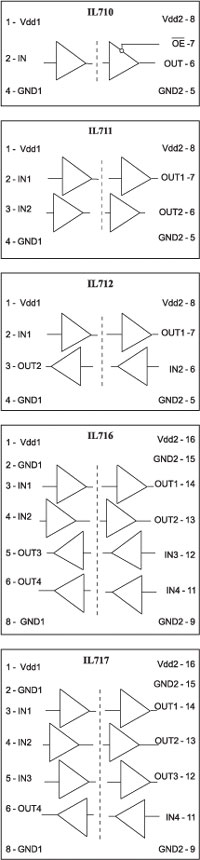

Рисунок. Сводная таблица назначения выводов микросхем серии IsoLoop

Область применения

• цифровые схемы, где ранее применяли оптоэлектронные развязки: модемы, интерфейсы локальных и промышленных сетей (в том числе, концентраторы, маршрутизаторы и коммутаторы), телефоны, импульсные источники питания, принтеры и факсы;
• приемопередатчики стандартов RS232, RS422, RS485, CAN, PROFIBUS и другие;
• дуплексные приемопередатчики;
• схемы сдвига уровня (5 В ≈ на одной стороне, 3,3 В ≈ на другой);
• энергонезависимые элементы памяти;
• изолированные интерфейсы к АЦП, программируемым усилителям, схемам управления двигателями и пр.

Таблица. Допустимые напряжения для различных типов корпусов
