Структурированные кабельные системы. Часть 2

Базовые стандарты СКС

Базовыми стандартами структурированных кабельных систем являются:

  • ANSI/TIA/EIA-568-B. Стандарт телекоммуникационных кабельных систем коммерческих зданий;
  • ISO/IEC 11801. 2-я редакция Информационные технологии. Структурированная кабельная система для помещений заказчиков;
  • EN 50173: 2-я редакция. Информационные технологии. Структурированные кабельные системы.

Стандарты призваны служить общественным интересам, устраняя недопонимание между производителями и потребителями, обеспечивая взаимозаменяемость и универсальное качество продукции наряду с е╦ доступностью и грамотным использованием. Стандарты телекоммуникационной инфраструктуры зданий должны обеспечить работу разнотипного оборудования любых производителей, создание кабельных систем на этапе строительства зданий и их длительную эксплуатацию.

Базовые международные и европейские стандарты совпадают практически буквально. Однако ISO/IEC и CENELEC разрабатывают собственные стандарты в смежных областях. В Европе, например, существует Директива ЭМС, определены собственные параметры экранированных и оптоволоконных кабелей. Международная организация стандартизации ведет разработку стандартов проектирования, монтажа, администрирования, измерений и внедрения приложений.

Россия принимает участие в работе Международной организации стандартизации (ISO), но не входит в CENELEC. В США действует ряд стандартов, которые только разрабатываются в упомянутых организациях и широко применяются при создании СКС во всех странах. Организации ISO/CENELEC используют разработки ANSI/TIA/EIA как ступени для движения вперед. При этом они исправляют недостатки американских стандартов.

Международные стандарты

  • ISO/IEC 11801 Информационные технологии - структурированные кабельные системы для помещений заказчика;
  • ISO/IEC 11801A1/A2 Информационные технологии - структурированные кабельные системы для помещений заказчика; Приложения 1/2.

Приложение 2 Международного стандарта ISO/IEC 11801

В марте 2000 года было оглашено на национальном уровне и в сентябре 2000 года принято Приложение 2 стандарта ISO/IEC 11801. Приложение 2, основой которого является Проект дополнительных изменений═PDAM3, расширяет перечень параметров СКС базовой и канала до уровня требований гигабитных протоколов. Исключена концепция линии, на смену которой пришло понятие стационарной линии. В результате улучшено отношение затухания и наводок линии образца 1995 года. При этом существующие параметры кабелей и разъемов остались прежними.

В Приложении 2 определены дополнительные параметры кабелей, разъемов, линий и каналов, которые требуется обеспечить для работы протокола 1000Base-T Gigabit Ethernet. Полный перечень включает: затухание (attenuation), двунаправленные наводки (NEXT), суммарные двунаправленные наводки (PS NEXT), отношение затухания к двунаправленным наводкам (ACR), отношение затухания к суммарным двунаправленным наводкам (PS ACR), однонаправленные наводки (FEXT), суммарные однонаправленные наводки (PS FEXT), отношение затухания к однонаправленным наводкам (EL FEXT), отношение затухания к суммарным однонаправленным наводкам (PS ELFEXT), возвратные потери (return loss), задержку (delay), фазовый сдвиг (skew) и сопротивление цепи (loop resistance). Значения возвратных потерь и затухания соответствуют параметрам категории 5е американского стандарта ANSI/TIA/EIA-568-A-5, уровень двунаправленных наводок (NEXT) на частоте 100 МГц на 3 дБ меньше. Таким образом, параметры линии категории 5е жестче, чем стационарной линии класса D - уровень двунаправленных наводок должен быть в полтора раза меньше.

Приложение 2 также включает значения задержки и фазового сдвига для базовой линии и канала, соответствующие параметрам Приложения ANSI/TIA/EIA-568-A-1 американского стандарта. Приложение 2 - это самое серьезное изменение международного стандарта ISO/IEC 11801 с момента его принятия в 1995 году.

Второе издание ISO/IEC 11801

Новый стандарт, принятый в 2002 году,═содержит спецификации конструктивных элементов категории 3-7, линий и каналов классов А, В, С, D, E и F. На смену канала с тремя разъемами пришла модель с четырьмя разъемами. Усложнена топология магистралей. Допускается комбинация централизованной и иерархической архитектуры. Добавлены два класса электропроводных линий и каналов (класс Е - 250 МГц и F - 600 МГц), четыре категории оптоволоконных элементов и четыре класса ОВ линий. Определены четыре уровня электромагнитной совместимости. Исключены системы с волновым сопротивлением 150 Ом и альтернативные типы среды передачи. Кабели и разъемы с волновым сопротивлением 120 Ом предусмотрены только для систем класса С и ниже.

Изменилась методика определения длины каналов горизонтальной и магистральной подсистем. Для каждой модели канала, среды передачи, категории кабелей и подсистемы СКС приведены формулы, определяющие длину фиксированных, консолидированных и стационарных линий, которые могут быть разными для этажа, здания и комплекса. Длина оптоволоконных линий зависит от категории ОВ кабелей, модели канала, числа разъемов и сплайсов.

Европейские стандарты

  • EN 50173:1995 Информационные технологии - структурированные кабельные системы (1995 год);
  • EN 50173/A1:2000 Информационные технологии - структурированные кабельные системы (2000 год).

Второе издание EN 50173

В ноябре 2001 года закончилась первая фаза открытого обсуждения проекта Второго издания стандарта EN 50173 "Информационные технологии. Структурированные кабельные системы". Содержание документа практически полностью совпадает с проектом Второго издания ISO/IEC 11801. Данный документ заменил стандарт EN 50173:1995═и дополнения к нему EN 50173:1995/A1:2000.

Стандарты США

ANSI/TIA/EIA-568-A Телекоммуникационные стандарты кабельных систем коммерческих зданий (октябрь 1995).

Дополнения:

  • ANSI/TIA/EIA-568-A-1. Спецификации задержки и фазового сдвига для 100-Ом 4-парных кабельных систем, 1997;
  • ANSI/TIA/EIA-568-A-2. Исправления и дополнения к ANSI/TIA/EIA-568-A, 1998;
  • ANSI/TIA/EIA-568-A-4. Производственная методика измерений NEXT соединительных кабелей и требования к кабелям незащищенная витая пара, 1999;
  • ANSI/TIA/EIA-568-A-5 Спецификации параметров передачи 4-парных 100-Ом кабельных систем категории 5е, 1999.

EIA/TIA-569 Стандарты прокладки телекоммуникационных каналов коммерческих зданий (октябрь 1990).

EIA/TIA-570 Стандарт телекоммуникационных кабельных систем жилых и малых коммерческих зданий (июнь 1991).

TIA/EIA-606 Стандарт администрирования телекоммуникационной инфраструктуры коммерческих зданий (февраль 1993).

TIA/EIA-607 Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий (август 1994).

TIA/EIA TSB 72 Руководство по централизованным оптоволоконным кабельным системам (октябрь 1995).

TIA/EIA TSB 75 Дополнительные требования построения горизонтальных кабельных систем открытых офисов (август 1996).

Американский стандарт ANSI/TIA/EIA-568-B

В апреле 2001 года опубликован стандарт ANSI/TIA/EIA-568 серии В, заменивший стандарт 1995 года ANSI/TIA/EIA-568-A.

Важнейшие отличия ANSI/TIA/EIA-568-B от ANSI/TIA/EIA-568-A:

  1. Исключены системы категорий 4 и 5. Остаются спецификации категорий 3 и 5е.═Приведена справочная информация параметров конструктивных элементов и каналов категории 5 для пользователей ранее установленных СКС данного класса.
  2. Вместо канала с тремя разъемами принята модель с четырьмя разъемами.
  3. Отказ от категории базовой линии в пользу фиксированной линии. Особенность устаревшей категории, определенной в═TSB-67, заключается в том, что измерительные кабели, обеспечивающие подключение кабельного тестера, учитывались в составе базовой линии. Фиксированная линия включает только кабель с разъемами на концах, а гибкие кабели относятся к измерительному оборудованию.
  4. Добавлены параметры оптоволоконного кабеля 50/125 мкм. К ОВ разъемам 568SC добавлены новые типы дуплексных разъемов с малым форм-фактором, призванные обеспечить удобство подключения к ОВ линиям оборудования пользователей.

Изменена структура документа, состоящего из трех частей:

  • ANSI/TIA/EIA-568-В.1 "Стандарт телекоммуникационных кабельных систем коммерческих зданий. Часть 1. Общие требования". Опубликован 1 апреля 2001 года.
  • ANSI/TIA/EIA-568-В.2 "Стандарт телекоммуникационных кабельных систем коммерческих зданий. Часть 2. Симметричные электропроводные кабельные системы". Опубликован 1 апреля 2001 года.
  • ANSI/TIA/EIA-568-В.3. "Стандарт оптоволоконных элементов кабельных систем". Опубликован 1 марта 2000 года.

Положения стандарта дополняются и уточняются путем принятия дополнений:

  • ANSI/TIA/EIA-568-B.1-1. Дополнение 1. "Минимальные радиусы изгиба 4-парных коммутационных кабелей НВП и ЭВП". Опубликован 1 июля 2001 года.
  • ANSI/TIA/EIA 568-B.2.1. Дополнение 1. "Параметры передачи 4-парных кабельных систем 100 Ом категории 6". Опубликован 20 июня 2002 года.
  • ANSI/TIA/EIA 568-B.2.2. Дополнение 2. "Элементы симметричных кабельных систем".═Опубликован 1 июня 2002 года.
  • ANSI/TIA/EIA-568-B.2-3.═Дополнение 3. "Дополнительные критерии для определения пригодности по параметрам потерь на соединение и возвратных потерь". Опубликован 1 марта 2002 года.
  • ANSI/TIA/EIA-568-B.3-1. Дополнение 1. "Дополнительные параметры передачи оптоволоконных кабелей 50/125 мкм". Определяет требования к многомодовому волокну 50/125 мкм для передачи сигналов 10 Гбит/с на расстояние 300 м в окне 850 нм с лазерным вводом. Опубликован 1 апреля 2002 года.

Стандарт ANSI/TIA/EIA-568-B гармонизирован со Вторым изданием международного аналога ISO/IEC 11801 по параметрам элементов.

Категория 6

5 июня 2002═года Комитет электропроводных кабельных систем TIA TR-42.7 Ассоциации телекоммуникационной промышленности (TIA) единогласно утвердил стандарт категории 6. Дополнение к стандарту ANSI/TIA/EIA-568-В.2-1, определяющее параметры симметричных кабелей с волновым сопротивлением 100 Ом═в диапазоне частот 250 МГц, было опубликовано 20 июня 2002 года. Документ включает спецификацию линий, каналов, разъемов, требования и процедуры измерений.═Определены допустимые погрешности и меры по достижению стабильности результатов. Это должно обеспечить надежность установленных систем.

Стандарт категории 6 включает:

  • спецификацию системы, включая параметры комплектующих, каналов, стационарных линий и гибких кабелей;
  • расширение полосы до 200 МГц (в два раза по сравнению с категорией 5е);
  • спецификацию комплектующих до частоты 250 МГц.

Стандарт позволяет реализовать:

  • совместимость категории 6 с категориями 5е, 5 и 3;
  • совместимость элементов различных изготовителей;
  • электрическую совместимость гнездовых и штекерных разъемов типа RJ45;

Решение проблем совместимости обеспечено благодаря разработке спецификации и процедур тестирования штекерных разъемов. Потребовалось создать новые устройства, методики калибровки и решить ряд технических проблем, чтобы обеспечить достоверные результаты измерений. Это создает основу совместимости штекеров и разъемов различных изготовителей. Кроме того, потребовалось определить параметры и процедуры тестирования гибких кабелей. Этот раздел стал нормативным, а не информационным приложением, как было прежде.

Сертификация и тестирование СКС

Смысл сертификации состоит в том, что производитель компонентов СКС, как независимая от инсталлирующей компании организация, гарантирует пользователю определенный уровень технических характеристик созданной по его заказу системы.

Другими словами, это означает, что сертификация СКС:

  • гарантирует, что сеть будет работать в течение всего срока гарантии;
  • будет обеспечивать указанную скорость передачи данных;
  • гарантирует техническую поддержку и решение всех проблем, связанных с е╦ эксплуатацией.

Производитель компонентов СКС в обязательном порядке контролирует деятельность компании-инсталлятора. Контроль осуществляется за:

  • выполнением требований стандартов (компания-инсталлятор производит замеры на конкретном объекте и, занеся их в специальную форму, высылает производителю);
  • качеством производимых работ.

Кабельная проводка может превратиться в СКС только при профессиональной подготовке персонала компании-инсталлятора, естественно, при условии использования качественных компонентов. В компании должно быть достаточное количество специалистов, каждый из которых прошел обучение и был сертифицирован производителем).

Представления о структурированных кабельных системах (СКС), как правило, идеализированы. Многие заказчики считают тестирование линий излишней и дорогостоящей процедурой, необходимой только для сертификации. Фактически качество современных систем невозможно обеспечить без 100-% контроля. Объективная проверка позволяет устранить как мелкие, так и серьезные недостатки.

Модели канала

В большинстве случаев тестирование СКС включает═только часть канала. Как правило, это базовая линия, состоящая из фиксированного кабеля с разъемами на концах. Однако работа сети зависит от параметров канала, обеспечивающего передачу сигналов между двумя терминальными устройствами.

Точки подключения активного оборудования и кабелей внешних служб называются интерфейсами СКС. Интерфейсы СКС не совпадают с интерфейсами тестирования. Во-первых, точка консолидации (ТК), предназначенная для удобства организации рабочих мест в открытых офисах, не является интерфейсом СКС. Стандарты не предусматривают подключение оборудования к ТК. Во-вторых, параметры гибких кабелей измеряют в составе канала, что исключает коммутационные панели магистрального канала с четырьмя разъемами в качестве портов подключения измерительного оборудования.

В настоящее время стандарты определяют две модели канала: подключение и коммутация.═Второе издание ISO/IEC 11801 предусматривает четыре модели канала: подключение, коммутация, подключение с точкой консолидации (ТК) и коммутация с ТК.

На долю горизонтальной подсистемы приходится подавляющее большинство электропроводных кабелей. В магистралях телефонная и информационная подсистемы разделены, а в горизонтальной подсистеме интегрированы, поэтому все линии должны соответствовать самым строгим требованиям современных приложений.

Новые стандарты реализуют непривычную пока концепцию создания СКС. В настоящее время длина фиксированных кабелей горизонтальной подсистемы не должна превышать 90 м, а гибких - 10 м.═С 2002 года длина фиксированных линий определяется по формулам, различным для каждого класса среды передачи и каждой модели канала. Проектировщики должны использовать общий бюджет затухания канала и определять длину фиксированных кабелей, исходя из требуемой длины абонентских и переходных кабелей. Например, модель "подключение" класса D с абонентскими кабелями 23 м и сетевыми 2 м будет ограничена величиной 71 м, а фиксированные кабели - 46 м. Измерение параметров стационарной линии при этом не имеет практического значения. В результате применения новых стандартов, доля тестируемых каналов будет возрастать.

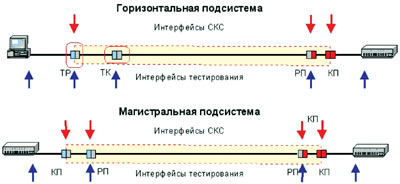

Рисунок 1. Интерфейсы СКС и интерфейсы тестирования 2002

Интерфейсы СКС и интерфейсы тестирования 2002.

Если длина каналов значительно меньше предельно допустимой, тестирования линий будет достаточно. Каналы более сложных моделей и линии предельной длины необходимо проверять не просто на соответствие стандартам среды передачи, но и требованиям протоколов.

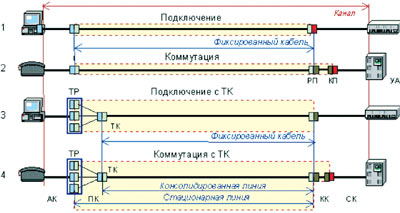

Рисунок 2. Модели канала горизонтальной подсистемы 2002: АК - абонентский кабель, КК - коммутационный кабель, СК - сетевой кабель, ПК - переходный кабель, ТР - телекоммуникационный разъем, ТК - точка консолидации, РП - распределительная панель, КП - коммутационная панель

Модели канала горизонтальной подсистемы 2002: АК - абонентский кабель, КК - коммутационный кабель, СК - сетевой кабель, ПК - переходный кабель, ТР - телекоммуникационный разъем, ТК - точка консолидации, РП - распределительная панель, КП - коммутационная панель.

Основные понятия и определения

"Витая пара" - это кабель на медной основе, объединяющий в оболочке несколько пар проводников. Каждая пара представляет собой два cвитых между собой изолированных медных провода. Проводники могут быть одножильными (solid) или многожильными (stranded). Кабель может иметь различное исполнение, отдельные пары и весь могут иметь экран из оплетки и/или из фольги.

Шаг скрутки - каждая пара имеет свой шаг скрутки, отличный от соседних пар. Этим обеспечивается снижение перекрестных наводок.

Attenuation - (погонное затухание) характеризует величину потери мощности сигнала при передачи.

NEXT - переходное затухание между парами в многопарном кабеле, измеренное на ближнем конце, то есть со стороны передатчика.

PS-NEXT - переходное затухание между парами в многопарном кабеле, измеренное на ближнем конце с учетом одновременных наводок со всех пар.

FEXT - переходное затухание на дальнем конце. Измеряется посредством подачи тестового сигнала на пару в кабеле с одной пары и замеры наведенного сигнала в другой паре со стороны приемника.

ACR - отношение затухания сигнала к ослаблению перекрестной помехи (отношение сигнал/шум). Положительное значение ACR означает превышение уровня полезного сигнала над уровнем шума, а отрицательное - означает, что полезный сигнал меньше помехи и его распознавание будет проблематичным.

ELFEXT - приведенное переходное затухание. Эта характеристика вычисляется на основании FEXT и погонного затухания.

PS-ELFEXT - cуммарное приведенное переходное затухание. Эта характеристика вычисляется для каждой отдельной пары на основании ELFEXT.

Return Loss - (обратное затухание). При передаче сигнала по витой паре особенно при полнодуплексной передаче, возникает эффект отражения сигнала в обратном направлении. AWG - сечение проводников в кабелях в соответствии со стандартом AWG (American Wire Gauge) (табл. 1).

Модули (keystone) RJ-45 5e кат и RJ-12 используются для создания наборных модульных систем, основой которых служит коробка (суппорт-рамка), в которую защелкивается адаптер-вставка с установленным модулем RJ-45 или RJ-12.

Таблица 1. Класcификация медных проводов по AWG

AWG Диаметр, мм Сечение, мм²
10 2,6 5,31
12 2,05 3,3
13 1,83 2,6
14 1,63 2,0
16 1,3 1,3
18 1,02 0,78
20 0,813 0,5
22 0,643 0,33
23 0,547 0,26
24 0,511 0,20
26 0,404 0,13
28 0,32 0,08
30 0,254 0,049
32 0,203 0,031
34 0,16 0,02
36 0,127 0,013
38 0,102 0,0078
40 0,079 0,005

Наборная конструкция позволяет собирать готовые розетки нужной конфигурации и с разным количеством портов. Для монтажа кабеля к модулям 45 (кроме модуля KES-5V, где монтаж кабеля осуществляется без инструмента) можно использовать специальный врубной инструмент тип 110 (например, НТ-324, НТ 314 и другие).

Монтаж кабеля к модулям keystone RJ-12 осуществляется при помощи специальной вставки, входящей в комплект модуля.

Патч-корд представляет собой короткий (как правило, не более 6 метров) отрезок гибкого кабеля (с экраном или без), терминированный с обоих концов разъемами RJ-45. Одной из основных характеристик патч-корда является его гибкость, то есть он должен быть изготовлен из многожильного кабеля и иметь гибкую пластиковую внешнюю изоляцию. Полностью совместимы с любыми патч-панелями и розетками. Для обеспечения качественного соединения место соединения разъема RJ-45 с кабелем заливается пластмассой. В результате заливки вилки RJ-45 получается гибкий хвостовик, который обеспечивает допустимый радиус изгиба. Предлагаемые патч-корды произведены в заводских условиях и прошли 100% сертификационное тестирование. Каждый патч-корд упакован в индивидуальную упаковку.

Патч-панель (или панели переключения) применяются для обеспечения гибких соединений между горизонтальными или магистральными кабелями и портами активного телекоммуникационного оборудования (например хабами).

Патч-панели выпускаются:

  • с модульными гнездами RJ 12/45 (лицевая панель и набор гнезд, которые защелкиваются в эту панель, например, типа keystone);
  • c гнездами на плате (гнезда установлены на печатную плату).

По способу установки:

  • в 19" конструктивы;
  • в 10" конструктивы;
  • настенные.

Таблица 2. Технические характеристики кабеля по стандарту

Частота, МHz Затухание, db/100m Next, db PS-Next, db ACR, db/100m EL-FEXT, db/100M PS EL-FEXT, db/100M Return Loss, db
кат. 6 кат. 5e кат. 6 кат. 5e кат. 6 кат. 5e кат. 6 кат. 5e кат. 6 кат. 5e кат. 6 кат. 5e кат. 6 кат. 5e
1 2,00 2,00 74,30 65,30 72,30 62,30 72,30 63,30 67,80 63,80 64,80 60,80 20,00 20,00
4 3,80 4,10 65,30 56,30 63,30 53,30 61,50 52,20 55,80 51,80 52,80 48,80 23,00 23,00
10 6,0 6,50 59,30 50,30 57,30 47,30 53,30 43,80 47,80 43,80 44,80 40,80 25,00 25,00
16 7,60 8,20 56,20 47,20 54,20 44,20 48,60 39,00 43,70 39,70 40,70 36,70 25,00 25,00
20 8,50 9,30 54,80 45,80 52,80 42,80 46,30 36,50 41,80 37,80 38,80 34,80 25,00 25,00
31,25 10,70 11,70 51,90 42,90 49,90 39,90 41,20 31,20 37,90 33,90 34,90 30,90 23,60 23,60
62,5 15,40 17,00 47,40 38,40 45,40 35,40 32,00 21,40 31,90 27,90 28,90 24,90 21,50 21,50
100 19,80 22,00 44,30 35,30 42,30 32,30 24,50 13,30 27,80 23,80 24,80 20,80 20,10 20,10
200 29,00   39,80   37,80   10,80   21,80   18,00   18,00
250 32,80   38,30   36,30   5,50   19,80   16,80   17,30
