. Яблоков

Высоковольтные источники питания BRANDENBURG

    В статье "Современные источники питания: промышленный стандарт ASTEC" (Chip News #6, 99) мы дали общий обзор продукции компании ASTEC (www.astec.com), производящей разнообразные AC/DC и DC/DC источники от 5 Вт до 50 кВт. С тех пор произошли значительные изменения в структуре самой компании. ASTEC приобрела Nortel Networks APS подразделение Nortel, выпускающее источники питания для телекоммуникаций, а затем и сама вошла в состав американской корпорации Emerson Electric.

    В настоящее время ASTEC имеет 5 независимых подразделений:

    В данной публикации мы рассмотрим весьма специфические изделия высоковольтные DC/DC-преобразователи производства Brandenburg (www.brandenburg.co.uk).

    Большинство источников разрабатывалось для использования в медицинской, промышленной и научной аппаратуре (масс спектрометры, фотоумножители и т.п.). Их краткие технические характеристики приведены в табл. 1. Наиболее интересны универсальные серии 569, 590, 4479 и 833 (рис. 1-4, соответственно).

Таблица 1. Высоковольтные модули общего назначения

Серия Вход, =В Выход, кВ Выходной ток, мА Особенности
566 2...12 0,42...0,25
0,083...0,5
0,167...1
0,2...1,2
0,333...2
0,25
0,2
0,1
0,1
0,05
100-мВт модуль; герметизированный; компактный, для монтажа на плату; плавающий нестабилизированный выход
567 2...12 0,05...0,3
0,083...0,5
0,167...1
0,2...1,2
0,25...1,5
0,333...2
5
3
1,5
1,25
1
0,75
1,5-Вт модуль; герметизированный; компактный, для монтажа на плату; плавающий нестабилизированный выход
568;
569
4...12





5...15
0,1...0,3
0,3...1
0,15...0,5
0,5...1,5
0,6...2

1...3
1,3...4
1,6...5
2...6
10
3
6
2
1,5

1
0,75
0,6
0,5
3-Вт модуль; герметизированный; компактный, для монтажа на плату; плавающий нестабилизированный выход. Серия 569 имеет повышенную температурную стабильность и сниженные пульсации
590 12 или 24 0...5
0...7,5
0...10
3
1,50
0,5
5-Вт стабилизированный модуль; варианты с положительной или отрицательной полярностью выхода; опции: мониторинг выхода и дистанционное управление
797 24 5, 10 или 20 2...0,5 10-Вт стабилизированный модуль; варианты с положительной или отрицательной полярностью выхода
860 24 5 0,15 7,5-Вт стабилизированный модуль
833 24 G1...G5 1,3 & 10мкА Стабилизирован для фотоумножителей
2481 24 или ~115/230 0,02...1,8 30 Универсальный стабилизированнный модуль
2478 24 0,2...1
0,3...1,5
0,4...2
10
7
5
Универсальный стабилизированный модуль; варианты с положительной или отрицательной полярностью выхода
2482 +/-12 или 24 0,5
1
2
8
4
2
4-Вт прецизионный DC/DC преобразователь
4479 12 или 24 0...2 1...2 2-Вт стабилизированный модуль; варианты с положительной или торицательной полярностью выхода; опции: мониторинг напряжения, тока и дистанционное управление

    Серия 569 (рис. 1) поставляется в малогабаритном металлическом корпусе 63x38x20 мм с эпоксидной заливкой внутри. Выходное напряжение в диапазоне до 6 кВ линейно пропорционально входному в диапазоне до 15 В. Выходная полярность может быть любой (любая ножка может быть заземлена). Имеется ограничение тока, зашита от КЗ, коронного разряда и переполюсовки питания.

Серия 569

Рис. 1. Серия 569

    Серия 590 (рис. 2) также поставляется в залитом корпусе 95x50x20 мм. Выход стабилизирован, но может изменяться пропорционально управляющему сигналу или регулироваться встроенным многооборотным потенциометром. Имеется измерительный низкопотенциальный выход делителя, позволяющий организовать обратную связь по напряжению относительно интегрированного опорного источника. Высоковольтный вывод выполнен отдельным проводом длинной 40 см. Корпус блока заземлен.

Серия 590

Рис. 2. Серия 590

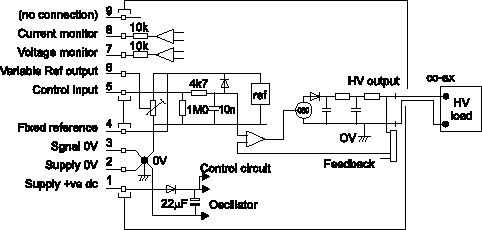

    Серия 4479 (рис. 3) имеет низкопрофильный корпус 95x50x15 мм. Все его основные цепи управления (контроль напряжения, контроль тока нагрузки, управление напряжением, опорный источник 10 В +/-0,05%) выведены на входные разъемы. Это позволяет внешнему микроконтроллеру, имеющему АЦП и ШИМ, реализовать любые динамические алгоритмы управления нагрузкой. В остальном источник подобен 590 серии.

Серия 4479

Рис. 3. Серия 4479

Серия 833

Рис. 4. Серия 833

    Радары, фотопринтеры и другие высоколинейные системы отображения и документирования информации на электронно-лучевых трубках требуют высокостабильных источников (табл. 2). Несколько меньшие требования к источникам питания предъявляют новые ионные и струйные принтеры (табл. 3). Специализированные источники питания для них полностью экранированы, имеют низкие пульсации и регулировки по каждому выходу.

Таблица 2. Источники питания ЭЛТ

Серия Вход, =В Выход, кВ Выходной ток, мА Особенности
787
788
789
24 2...5
5...10
10...20
2
1
0,5
10 Вт ЭЛТ (анод, фокусировка, сетка)
2836 24 или 36 22...36 1,2 30 Вт ЭЛТ (анод, фокусировка, сетка G1, G2)


Таблица 3. Источники питания бесконтактных принтеров

Серия Вход, =В Выход, кВ Выходной ток, мА Особенности
380 24 7
4,8
1,5
1
3 стабилизированных выхода
381 24 3...3,5 1 Высокое переменное напряжение 200...300 Гц
382 24 -0,8...-1,2 1 1 стабилизированный регулируемый выход
383 24 4...6 1 1 стабилизированный регулируемый выход
384 24 4...6 1 1 стабилизированный регулируемый выход

    Качество предлагаемых Brandenburg лабораторных источников и киловольтметров таково, что они могут быть использованы не только при разработке, но и при метрологической поверке аппаратуры (табл. 4). Можно отметить, например, небольшой источник ╧ 477, имеющий стабильность лучше 20 ppm (0,02%) во всем рабочем диапазоне -10+50С. Эта модель, называемая в документации просто источником, имеет в своем составе цифровой киловольтметр и миллиамперметр. Фирма Brandenburg также поставляет высоковольтные кабели и аксессуары к своим измерительным приборам. Все источники сертифицированы.

Таблица 4. Лабораторные приборы

Серия Вход, =В Выход, кВ Выходной ток, мА Особенности
3507
3707
3807
~0,1...0,25 В
48...62 Гц
0...5
0...15
0...30
10
3
1,5
45-Вт мощный прецизионный регулируемый источник с изменяемой полярностью; торговая марка "Alpha III"
477 ~115/230 В 0...0,5
0...1
0...2
0...3
8
4
2
1,3
4-Вт прецизионный регулируемый источник с изменяемой полярностью; цифровая шкала кВ/мА
139 0...20 кВ или 0...40 кВ 0,25% - Цифровой прецизионный киловольтметр; Rвх = 30 ГОм
149 0...60 кВ 0,05% - Цифровой прецизионный киловольтметр; Rвх = 10 МОм
