БЕСПРОВОДНАЯ СВЯЗЬ С ИСПОЛЬЗОВАНИЕМ GSM/GPRS МОДЕМОВ WAVECOM

В последние годы при проектировании систем промышленной телеметрии, диспетчерских систем, систем охраны и безопасности все большую популярность завоевывают GSM/GPRS модемы. Эти устройства позволяют осуществлять оперативный и надежный обмен информацией между контролируемыми объектами и диспетчерским пунктом в зоне действия сетей GSM. Применение сотовых модемов позволяет существенно сократить время на разработку и внедрение систем автоматизации производства, а в ряде случаев и снизить затраты на их эксплуатацию.

Сегодня GSM/GPRS модули WAVECOM успешно применяются в банкоматах и POS терминалах, в системах удаленного контроля транспортных средств, в торговых автоматах, на АЗС, в производстве мобильных телефонов и карманных компьютеров, в измерительных, охранных и навигационных системах, в телемедицине, автомобильной электронике и других приложениях.

Компания WAVECOM выпускает GSM модемы как в виде бескорпусных малогабаритных модулей WISMO, так и в виде встраиваемых и внешних терминалов – INTEGRA, FASTRACK. (рис. 1) Модули серии WISMO QUIK предназначены для интеграции в другую аппаратуру и тебуют дополнительной периферии. Терминалы INTEGRA – встраиваемые корпусированные устройства. Модемы FASTRACK представляют собой законченное изделие в корпусе, полностью готовое к эксплуатации.

БАЗОВЫЙ GSM/GPRS МОДУЛЬ WISMO

Серия Wismo Quik Q24хх – это двухканальные GSM или GSM/ GPRS модули (E-GSM/GPRS 900/1800 МГц) стандарта ETSI GSM Phase 2+ размером всего 58×32×3,9 мм и массой 11 г. Эти модули не являются полностью законченными изделиями. Для запуска их в работу необходимы дополнительные внешние компоненты и устройства. Например, источник питания, держатель SIM-карты, антенна, микрофоны и динамики, и т.п... На 60-ти контактном разъеме модулей серии Q24хх объединены выводы интерфейсов электропитания, заряда аккумуляторов, питания внешних устройств, SIM-карты, UART, 2xSPI-шины, I2C, аудио, клавиатуры (пять строк/пять колонок), вводы/выводы общего назначения, АЦП. Одна из популярных моделей этой серии – модуль Wismo Quik Q2406B оснащена встроенным стеком TCP/IP протоколов компании eDSoft, который позволяет использовать такие IP протоколы как TCP/IP, FTP, UDP, POP3, и т.д.

Стандартные операции управления модулем выполняются встроенным микроконтроллером в соответствии с жестко зашитым программным обеспечением. Для управления модулем используется расширенный набор АТ команд. В модулях семейства Wismo Quik реализована поддержка открытой программно-аппаратной платформы OpenAT. На базе этой платформы пользователь может создавать приложения под свои собственные задачи на языке высокого уровня С и загружать их в cпециально зарезервированную область Flash памяти модуля. Такой подход позволяет отказаться от внешнего микроконтроллера, управляющего периферийными устройствами, и использовать для этих целей внутренний микроконтроллер модема. Все модули серии Wismo Quik Q24хх являются полностью аппаратно совместимыми, что существенно облегчает переход с одной платформы на другую.

Рис. 1. GSM/GPRS модемы компании Wavecom

Одной из новинок, дополнивших линейку Wismo Quik, стал совмещенный GSM/GPRS/GPS модуль Wismo Quik Q2501, ориентированный на применение в автомобильной промышленности. WISMO Quik Q2501 – двухканальный GSM/GPRS модуль (E-GSM/GPRS 900/1800 МГц), совместимый со стандартом «ETSI GSM Phase 2+» (GSM/ GPRS, класс 10) с памятью 32 Мбит Flash и 4 Мбит SRAM. Встроенный 16-ти канальный NMEA-0183 GPS приемник обеспечивает высокую точность позиционирования. Гибкие режимы работы позволяют использовать GSM/GPRS и GPS функции как независимо друг от друга, так и совместно. Автономный режим работы предоставляет прямой доступ к данным GPS, независимо от возможности соединения с сетью GSM; режим GSM Master связывает данные GPS с GSM. Управление модулем осуществляется с помощью набора из 550 AT команд, для управления GPS ресивером компания Wavecom разработала специальный набор AT команд.

Новая разработка содержит встроенный TCP/IP стек, а также поддерживает платформу OpenAT.

На 80-ти контактном разъеме модулей серии Q2501 объединены следующие выводы: электропитание, SIM карта, параллельный (8-разрядный) аудио, клавиатура (5 строк/5 колонок), 2 SPI шины, GPIO интерфейс (6 GPIO/4 GPO/1 GPI), АЦП/ ЦАП, 1 LED, 2 RS-232 (GSM/ GPRS), 2 RS-232 (GPS), навигационное счисление пути, синхроимпульс. Внешний вид WISMO Quik 2501 показан на рисунке 2.

ВСТРАИВАЕМЫЕ ТЕРМИНАЛЫ INTEGRA

Модемы INTEGRA M2106B (рис. 3) выполнены на базе модулей Wismo Q2406B. Это двухдиапазонное устройство (EGSM 900/1800 MHz), поддерживающее GPRS класс 10. В INTEGRA поддерживаются все интерфейсы, описанные выше для моделей Q2406B: питание, последовательный порт RS-232, микрофон/динамик, внешний считыватель SIMкарты, вводы/выводы, клавиатура, SPI, I2C, АЦП и т.д. Эти интерфейсные группы выведены на стандартный 50-контактный разъем. Модем размещен в металическом ударопрочном корпусе, в котором имеется держатель SIM карт, антенный разъем типа ММСX. Габаритные размеры и масса модемов INTEGRA соответственно равны 46×64×12 мм и 90 г.

В модемах серии INTEGRA имеется встроенный стабилизатор напряжения, поэтому в отличии от моделей серии Wismo, на внешний разъем выведены только 2 контакта питания. Напряжение питания составляет +5В. Максимальное пиковое значение тока потребления составляет 1А.

В модемах серии INTEGRA реализована поддержка встроенного стека TCP/IP протоколов, а также программно-аппаратной платформы OpenAT.

Рис. 2. GSM/GPRS/GPS модуль WISMO QUIK Q2501	Рис. 3. GSM/GPRS терминал INTEGRA M2106B

ВНЕШНИЕ МОДЕМЫ FASTRACK

Модели линейки Fastrack M1X06B – это устройства Plug&Play. Модем размещен в ударопрочном металлическом корпусе, что позволяет использовать его в жестких промышленных условиях. Модемы Fastrack оснащены светодиодным индикатором, антенным переключателем, стабилизатором напряжения, драйвером RS-232. Это позволяет подключать модем непосредственно к COM порту персонального компьютера. Кроме того в моделях этой серии есть возможность автоматического определения скорости передачи (300/38400 бод).

Внешний интерфейс выполнен на стандартном 15-контактном разъеме типа «Mini Sub D». На этот разъем выведены следующие сигналы: RS-232, аудио (микрофон/динамик), индикатор звонка, Reset, резервный.

Модемы серии Fastrack в течение вот уже более 5 лет демонстрируют устойчивую и надежную работу в беспроводных сетях во всем мире.

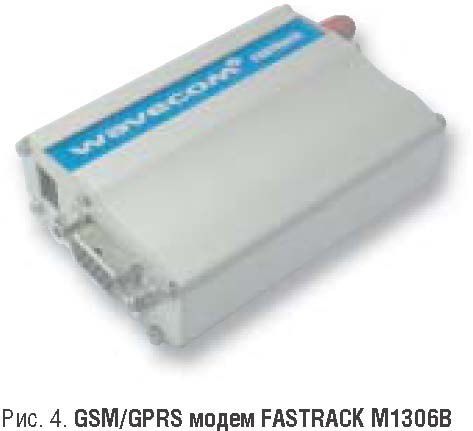

На смену популярным моделям Fastrack M12XX Wavecom предложил новую миниатюрную модель Fastrack M1306B (рис. 4).

Размеры терминала составляют всего 73×54×25 мм, что на 25 мм меньше моделей предыдущего поколения. Вес устройства составляет 82 грамма. В устройство наряду с новой формой добавлены и новые возможности. Fastrack М1306В оснащен 2 входами/выходами общего назначения, которые могут быть мультиплексированы с I2C шиной для подключения внешних устройств. Также в модеме реализовано свойство автоматического отключения питания путем подачи сигнала на последовательный порт. Это свойство делает возможным программирование режима сохранения энергии, что особенно важно для устройств, применяющих внешнюю батарею питания.

Fastrack М1Х06В – двухдиапазонное устройство (EGSM 900/1800 MHz), поддерживающее GPRS класс 10. Модем оснащен встроенным стеком TCP/ IP протоколов. Также в моделях этой серии реализована функция поддержки OpenAT, c помощью которой пользователь имеет возможность встраивать дополнительные приложения во Flash память модуля.

Модемы Fastrack имеют широкий спектр применений: от систем безопасности и телемедицины – до телеметрических систем. Модемы серии Fastrack M1Х06B идеальны для быстрой интеграции в приложения такого рода.

Вся продукция компании WAVECOM SA успешно прошла тестирование в рамках стандартов таких организаций как: Radio and Telecommunication Terminal Equipment (R&TTE), Global Certification Forum-Certification Criteria (GCF-CC), EMC, а также имеет сертификаты соответствия МинСвязи РФ.

Таблица 1. Основные технические характеристики GSM/GPRS модулей Wavecom

Модель	Q2400A	Q2403A	Q2406B	Q2406BC	Q2501B	M2106	M1206	M1306
Диапазон частот	Двухдиапазонный GSM/GPRS- модуль (EGSM 900/1800 МГц)
Выходная мощность	EGSM 900 МГц class 4 (2 Вт) GSM 1800 МГц class 1 (1 Вт)
Передача данныхв сети GSM	Асинхронная передача данных, «прозрачный» и «непрозрачный» режимы до 14400 бит/с
Передача факсовв сети GSM	Автоматическая передача факсов группы 3 (Класс 1 и Класс 2)
Передача SMS сообщений в сети GSM	Текст и протокол PDU
Поддержка GPRS	нет	Класс 2	Класс10	Класс10	Класс10	Класс10	Класс10	Класс10
Поддержка GPS	нет				Встроенный приемник GPS: 16-ти канальный	нет
Стек протоколов TCP/IP	нет	нет	есть
Инструменты для разработки программных приложений пользователя	Программно-аппаратная плаформа OpenAT
Ток потребления в режиме связи	260 мА					310 мА	100 мА	100 мА
Ток потребления в дежурном режиме	3,5 мА					9 мА	5 мА	5 мА
Напряжение питания	3,6 В					5 B	5,5-32 В	5,5-32 В
Разъем внешнего интерфейса	60-контактный разъем для монтажа на плату				80-контактный разъем для монтажа на плату	50-контактный разъем для монтажа на плату	15-ти контактный D-Submini: аудио и последовательный порт
Порты ввода-вывода для внешних устройств	2 UART, 2 SPI,2 I2C, 2 ADC, 6 GPIO, 2 GPI, 1 GPO				2 UART, 2 SPI, I2C, ADC,6GPIO, 4GPI,1GPO	UART, GPIO, SPI, GPIOI2C, ADC	UART	UART, 2 GPIO
Антенный разъем	Антенные контакты для коаксиального кабеля			MMX	MMS	MMCX	SMA
Рабочий диапазон температур, °C	-20...55			-30..70	-20...55
Габаритные размеры, мм	55×32×6				58×31×6	46×64×12	98×54×25	73×54×25
Вес, г	11				15	71	105	82

ЗАКЛЮЧЕНИЕ

Модемы Wavecom зарекомендовали себя как надежные, безотказные устройства беспроводной передачи данных в GSM/GPRS режимах. Такой успех, безусловно, обеспечен передовыми темпами развития научно-технических разработок компании WAVECOM. Более подробную информацию о продукции WAVECOM можно найти на сайте http://www.wavecom. com. Техническую информацию по оборудованию и компонентам для беспроводной связи, а также данные по ценам, срокам и условиям поставок можно найти на сайте дистрибьютора – компании КОМПЭЛ http://www.compel.ru.
