СОБИРАЕМ ЭЛЕКТРОННЫЙ РЕВЕРБЕРАТОР

Ребенку понадобилась караоке-система. Казалось бы, чего проще – пошел и купил. Но с одной стороны – цены «кусаются», с другой – покупать очередной блок радиоаппаратуры из-за встроенной в него караоке-системы, дублируя им (блоком) что-то, уже имеющееся, не хочется. «Лидсингер» по ряду причин мне тоже не подошел (по моему мнению это «вещь в себе»). К тому же, микрофон я хотел использовать более широко, а не только для караоке. Выход нашелся в следующем.

С некоторых пор в ассортименте компании МАСТЕР КИТ появился радиоконструктор «Электронный ревербератор NM2061». Им я и решил воспользоваться.

На снимках видны основные этапы сборки «агрегата».


ОПИСАНИЕ РАБОТЫ

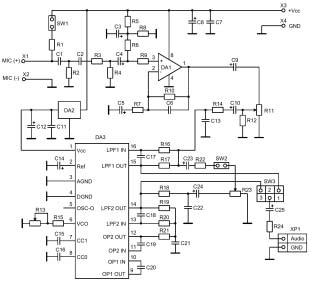

Принципиальная электрическая схема приведена на рис 2.

2005_1_14_img_2.jpg 2005_1_14_img_4.jpg
Рис. 1. Внешний вид устройства Рис. 2. Принципиальная электрическая схема


Таблица 1.
Технические характеристики ревербератора

Напряжение питания, В 9…12
Ток потребления, мА 20
Частотный диапазон, Гц 100…2000
Выходной сигнал, мВ 250 (стандартный линейный выход)
Размеры печатной платы, мм 64×56

Схема ревербератора состоит из двух объединенных блоков: блока предусилителя и блока самого ревербератора.

Блок предусилителя выполнен на ОУ 4558 или 358 (DA1). Коэффициент усиления выбран около 40 дБ (определяется отношением R10/R7) в расчете работы предусилителя напрямую с микрофоном. Если в качестве источника сигнала используется линейный выход звуковоспроизводящего оборудования (250 мВ), рекомендуется снизить коэффициент усиления до 6 дБ (резистор R7=22 кОм). Потенциометр R11 предназначен для регулировки уровня сигнала, снимаемого с предусилителя. При использовании электретного микрофона переключатель SW1 необходимо замкнуть, а при использовании динамического микрофона – разомкнуть.

Блок ревербератора выполнен на базе специализированной ИМС HT8970, состоящей из дельта – модулятора/демодулятора, необходимых фильтров, генератора и участка памяти емкостью 20 кБ. ИМС может работать в одном из двух режимов – «эхо» (echo) или «объемный звук» (surround).

При использовании эффекта «эхо» (echo) необходимо установить все электронные компоненты согласно перечню и принципиальной схеме. Потенциометром R13 устанавливается Микровремя задержки эффекта «эхо», а R23 определяет глубину эффекта (глубина обратной связи). Переключатель SW2 необходимо замкнуть, а SW3 необходимо перемкнуть джампером в положении 1-2.

При использовании эффекта «объемный звук» (surround), переключатель SW2 необходимо разомкнуть, а SW3 необходимо перемкнуть джампером в положении 2-3. Или просто не устанавливать элементы С22, С23, С24, R22, R23, R18 и перемычку SW2. Потенциометром R13 устанавливается время задержки эффекта «объемный звук».

Напряжение питания подается на контакты Х3(+), Х4(-). Микрофон (лин. выход) подключается к контактам Х1(+), Х2(-).

Устройство имеет стандартный линейный выход (разъем XP1 – тип «тюльпан»). К нему можно подключить, например, усилитель мощности или последующий каскад обработки сигнала.


КОНСТРУКЦИЯ

Таблица 2. Перечень элементов

Позиция Наименование Примечание Кол-во
С1 0,47 мкФ CERCAP, обозначение 474 1
С2 0,68 мкФ CERCAP, обозначение 684 1
С3, С8, С12 220 мкФ/16…25 В ECAP, ∅8mm MAX 3
С4 1 мкФ/16…25 В ECAP, ∅8mm MAX 1
С5 22 мкФ/16…25 В ECAP, ∅8mm MAX 1
С6 39 пФ CERCAP, обозначение 39, 390 1
С7, C11, C15, C16 0,1 мкФ CERCAP, обозначение 104 4
С9, C10, C14, C23 4,7 мкФ/16…25 В ECAP, ∅8mm MAX 4
C13 5600 пФ CERCAP, обозначение 562 1
C17, C18, C21 560 пФ CERCAP, обозначение 561 3
C19, C20 0,047 мкФ CERCAP, обозначение 473 2
C22 0,033 мкФ CERCAP, обозначение 333 1
С24, C25 10 мкФ/16…25 В ECAP, ∅8mm MAX 2
DA1 4558/358 ИМС ОУ, корпус DIP-8 1
DA2 78L05 ИМС стабилизатора 5В, корпус ТО-92 1
DA3 НТ8970 ИМС ревербератора, корпус DIP-16 1
R1, R15, R16, R20 10 кОм Коричневый, черный, оранжевый 4
R2, R4, R5, R8, R24 4,7 кОм Желтый, фиолетовый, красный 5
R3, R9 1 кОм Коричневый, черный, красный 2
R6, R10 47 кОм Желтый, фиолетовый, оранжевый 2
R7 560 Ом Зеленый, синий, коричневый 1
R11, R23 22 кОм Подстроечный (RESTRIM) 2
R12 100 кОм Коричневый, черный, желтый 1
R13 47 кОм Подстроечный (RESTRIM) 1
R14, R19, R21, R22 15 кОм Коричневый, зеленый, оранжевый 4
R17 12 кОм Коричневый, красный, оранжевый 1
R18 13 кОм Коричневый, оранжевый, оранжевый 1
empty Микрофон Микрофон электретный 1
empty K 366G (RP-4) Видео разъем 1
empty PLS-40 Штыревой разъем2 контакта3 контакта 21
empty empty Съемная перемычка (джампер) 3
empty ED500V-2*5 Разъем клеммный 2 контакта 2
empty empty Разъем питания под корунд 1
empty А2061 Печатная плата 64×56мм 1

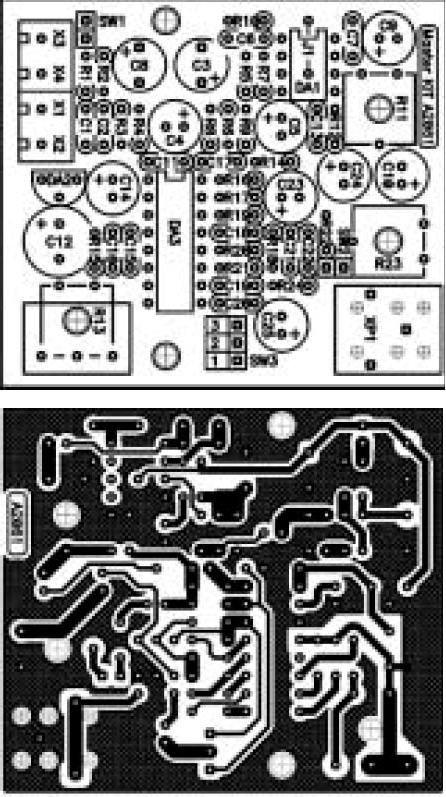

Рис. 3, 4. Внешний вид печатной платы (сверху и снизу)


Рис. 5. Подготовка рабочего места


Рис. 6. «Пустая» плата



2005_1_14_img_15_L.jpg 2005_1_14_img_15_C.jpg 2005_1_14_img_15_R.jpg
Рис. 7. Монтаж начинаем с установки пассивных

элементов, например, конденсаторов

Рис. 8. Устанавливаем постоянные резисторы Рис. 9. Монтируем «более капризные

в монтаже» электролитические

конденсаторы, их нужно не перегреть паяльником


2005_1_14_img_15_R.jpg 2005_1_14_img_17.jpg 2005_1_14_img_18.jpg
Рис. 10. Очень аккуратно устанавливаем

транзисторы и паяем микросхему

Рис. 11. Устанавливаем подстроечные резисторы Рис. 12. Последний штрих:

разъемы, джамперы и колодки

Конструктивно ревербератор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 64×56мм. Конструкция предусматривает установку платы в корпус, для этогона плате имеются монтажные отверстия под винты 2,5 мм.

Для удобства подключения питающего напряжения и источника сигнала на плате предусмотрены посадочные места под штыревые контакты или клеммные винтовые зажимы.

Несмотря на то, что последний раз я паял детали на плату лет 10 назад и в радиотехнике я разбираюсь очень слабо (в пределах предмета «Физика» средней школы), сборка ревербератора не вызвала у меня особых затруднений благодаря приложенной подробной инструкции.

Ребенок получил массу удовольствия, услышав свой голос, обработанный ревербератором, из домашних колонок. «Концерты» последовали один за другим!

Думаю, что данный эффект обработки звука с огромным успехом можно будет использовать, например, при проведении дня рождения или других домашних праздников, где есть ведущий, говорящий в микрофон.

Готовый набор комплектующих NM2061: «Электронный ревербератор (HT8970, эффект «эхо»/ «объемный звук»)» предлагает компания МАСТЕР КИТ. Набор состоит из заводской печатной платы, всех необходимых компонентов и подробной инструкции по сборке и эксплуатации.

Более подробно ознакомиться с ассортиментом продукции этой компании можно с помощью каталога «МАСТЕР КИТ-2005» и на сайте: http://www.masterkit. ru, где представлено много полезной информации по электронным наборам, блокам и модулям МАСТЕР КИТ, приведены адреса магазинов, где их можно купить. Ассортимент постоянно расширяется и дополняется новинками, созданными с использованием новейших достижений современной электроники.

Наборы МАСТЕР КИТ можно купить в магазинах радиодеталей вашего города. За справками можно обратиться по тел. (095) 23477-66, по электронному e-mail: infomk@masterkit.ru или почтовому адресу: МАСТЕР КИТ, А/Я 19, Москва, 109044, Россия.
