НОВЫЕ МИКРОКОНТРОЛЛЕРЫ TMS470

Компания TI расширяет линейку своей продукции в области микроконтроллеров. На массовый рынок выпущен продукт сотрудничества компании TI с концерном Advanced RISC Machines (ARM R) - семейство TMS470.

АРХИТЕКТУРА

Микроконтроллеры TMS470 выполнены на основе 32-разрядного ядра ARM7TDMIR. Одной из особенностей данной архитектуры является наличие 32-разрядной системы команд для высокого быстродействия и 16-разрядной системы команд для высокой плотности кода. Легкое переключение между этими режимами обеспечивает необходимую гибкость в зависимости от конкретных требований приложения.

В составе семейства - устройства с объемом Flash-памяти от 64 KB до 1 MB, ОЗУ от 4 KB до 64 KB, а также разнообразная периферия: таймер с 32 связанными портами ввода/вывода (High End Timer), обеспечивающий возможность выполнения операций захвата/сравнения; до 16 каналов 10-битного АЦП; интерфейсы CAN, SPI, SCI, I2C, C2SI. Максимальная тактовая частота 60 МГц (рис. 1).

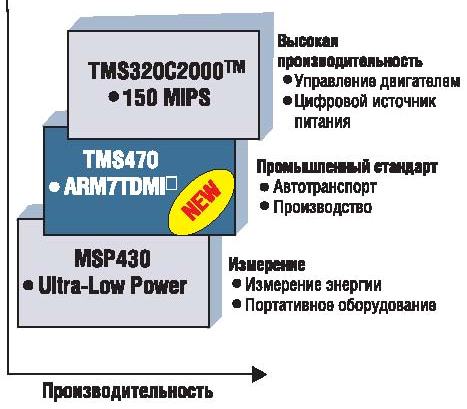

В качестве областей применения микроконтроллеров TMS470 можно выделить следующие: системы промышленной автоматизации; медицинская аппаратура; приложения, требующие обработки данных большого количества датчиков; высокоточное управление электроприводами. Микроконтроллеры семейства TMS470 занимают промежуточную позицию между малопотребляющими приборами MSP430 для реализации портаπ?ивных измерительных систем и высокопроизводительными DSP TMS320 для эффективного управления двигателями.

В таблице 1 представлены основные параметры нового семейства микроконтроллеров TMS470.

Для быстрого освоения возможностей микроконтроллеров семейства TMS470R1x рекомендуется использовать отладочный набор TMS-FET470A256 (рис. 2).

В состав отладочного набора TMS-FET470A256 входит:

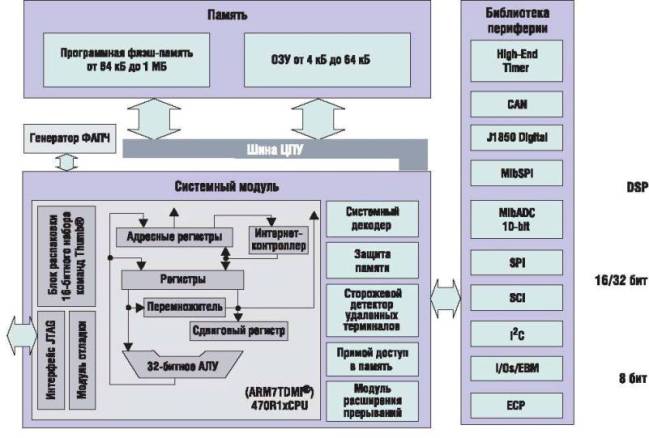

Рис. 1. Структурная схема микроконтроллера cемейства TMS470R1x

Таблица 1. Основные параметры TMS470

Наименование Тип корпуса Память Периферия Кол-во

выводов

Тактовая

частота,

МГц

Flash

(KB)

RAM

(KB)

Каналов

таймера1

АЦП,

каналов/бит

SPI SCI CAN2 Прочее
TMS470R1A64 80 LQFP 64 4 13 8/10 2 2 SCC C2SI3 40 48
TMS470R1A128 100 LQFP 128 8 16 16/10 2 2 SCC C2SI3 50 48
TMS470R1A256 100 LQFP 256 12 16 16/10 2 2 SCC C2SI3 50 48
TMS470R1A2884 100/144 LQFP 288 16 12 12/10 2 2 2 x SCC C2SI3 ,

I2C, DMA,

EBM5 ,

MSM6

93 48
TMS470R1A5124 144 LQFP 512 32 32 16/10 3 2 2 x HECC DMA 87 60
TMS470R1A7684 144 LQFP 768 48 32 16/10 5 2 3 x HECC DMA 87 60
TMS470R1A10244 144 LQFP 1024 64 12 12/10 2 3 2 x HECC I2C, DMA,

EBM5 ,

MSM6

93 60

Примечания:

1. High-End Timer – программируемая система таймера с 32 связанными портами ввода/вывода для обеспечения возможностей захвата/сравнения, измерения длительности импульсов.

2. CAN 2.0B-контроллер. Стандартный CAN-контроллер(SCC) – 16 буферов сообщений. High-End CAN-контроллер (HECC) – 32 буфера

сообщений.

3. C2SI последовательный интерфейс.

4. Предварительная информация.

5. EBM – Expansion Bus Module.

6. MSM – Memory Security Module.

• J-LINK – JTAG-адаптер с интерфейсом USB: Скорость загрузки до 120 KB/сек Скорость работы JTAG 8 MHz Автоматическое определение скорости работы Контроль всех сигналов JTAG Стандартный 20-выводной JTAG соединитель USB и JTAG соединители в комплекте

• Интегрированная среда разработки IAR Embedded Workbench for ARM (ограничения на размер компилируемого кода 32 кB)

• Графический редактор конечных автоматов IAR visual STATE for TMS470

• CD-ROM с полной документацией

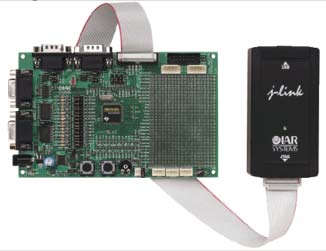

Рис. 2. Отладочный набор TMS-FET470A256

Более подробную информацию о микроконтроллерах семейства TMS470R1x можно найти на сайте производителя (www.ti.com) или получить у технического специалиста официального дистрибьютора Texas Instruments – компании КОМПЭЛ ti@compel.ru, тел. в Москве:

(095) 995-0901, тел. в С.-Петербурге: (812) 327-9404
