Журнал "Новости Электроники", номер 3, 2005 годО МЕСТЕ РАБОЧЕМ ЗАМОЛВИТЕ СЛОВО (часть 2)
В продолжение статьи «О месте рабочем замолвите слово» размещенной в предыдущем номере журнала «Новости Электроники» (№ 2 2005 г.), представляем вам информацию о некоторых изделиях из класса «паяльные станции». Почему именно они? По нашему мнению, эти продукты выделяются из огромного ассортимента этого класса, прежде всего, за счет своей универсальности и присущих им характеристик.

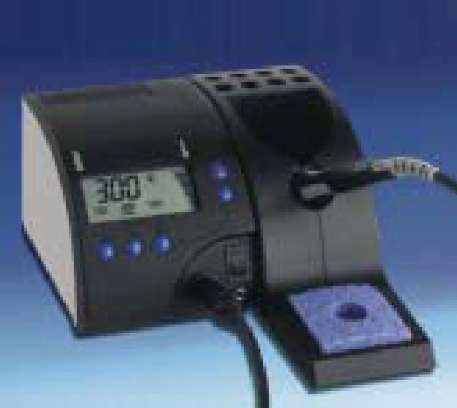

RDS-80
УНИВЕРСАЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ
Залогом надежности паяльного соединения является неукоснительное соблюдение технологии, ключевыми параметрами которой является температура и время формирования диффузного (интерметаллического) слоя. Высокая термостабильность паяльного инструмента в станциях ERSA обеспечивается комплексом мер:
- Измерение температуры внутри жала производится близко к фактической точке пайки.
- Малоинерционные РТС- нагреватели быстро «подкачивают» тепло в рабочую область жала, при этом не приводя к сильному разогреву ручки паяльника при длительной работе.
- Полые паяльные жала с нагревом изнутри имеют высший КПД теплоотдачи при равной мощности паяльников.
- Запас мощности достаточен даже для пайки массивных компонентов на многослойных печатных платах.
Эти требования относятся к профессиональному паяльному оборудованию высокой ценовой категории. Однако ERSA ломает стереотипы и выпускает в продажу очень привлекательную модель паяльной станции RDS-80. Привлекательность ее состоит, прежде всего, в соотношении ее уникальных характеристик и цены. При стоимости в рознице $142.00 станция имеет следующие особенности:
- микропроцессорная термостабилизация 150-450 °С, сервисные режимы калибровки и энергосбережения;
- компактный паяльник с ресурсом мощности 80 Вт для уверенной пайки SMT и штыревых соединений;
- совместимость со всем спектром долговечных паяльных жал и демонтажных насадок серии 832/842 (около 40 наименований).
Паяльная станция состоит из сетевого блока питания с гальванической развязкой, электронной схемы (платы) управления температурой и паяльника с подставкой. Можно предположить, что электронный блок играет главную роль, однако это не так: именно паяльник имеет первостепенное значение. Его параметры (размер, вес, запас мощности, скорость нагрева жала, стабильность температуры жала и побочный разогрев рукоятки) определяются характеристиками нагревательного элемента. РТС-нагреватель ERSA (не путайте его с нихромовым или керамическим нагревателем в станциях других производителей) имеет обратную зависимость передаваемой мощности от температуры. Как следствие, он быстро разогревает инструмент при включении и необычайно редко перегорает при долгой эксплуатации.
RDS-80 — единственная паяльная станция под маркой ERSA GmbH, сборка которой производится в Китае для приближения к азиатским рынкам массового потребления нового инструмента экономкласса. Ручка паяльника RT80 в месте охвата имеет уменьшенный диаметр согласно пожеланиям трудолюбивых азиатских радиомонтажниц.
HAKKO 942
ПАЯЛЬНАЯ СТАНЦИЯ
Модель HAKKO 942, это:
- прежде всего, паяльник с композитными насадками (об этом ниже);
- компактная конструкция с мощными рабочими характеристиками;
- малые размеры;
- отличные характеристики температурной регулировки.
Небольшие композитные паяльные головки обеспечивают улучшенную передачу тепла и превосходные характеристики регулировки температуры.
Функция автоматического выключения питания
Если паяльник не используется в течение 30 мин., происходит автоматическое отключение питания нагревательного элемента и подается троекратный звуковой сигнал.
Облегченный процесс установки параметров при помощи контрольной карты HAKKO
В комплект каждой паяльной станции HAKKO 941 входит контрольная карта для ввода данных. Когда карта вынимается из щели, все установки параметров и температуры «блокируются» в памяти системы. Это не только обеспечивает строгий контроль процесса (карта находится у контролера линии), но также исключает возможность случайных изменений, которые могут быть произведены операторами.
Функция оповещения о пониженной температуре
При пайке большого числа соединений, когда за короткое время паяльная головка отдает большое количество тепла, возможна ситуация, когда температура паяльной головки упадет ниже, чем необходимо для
приемлемого качества монтажа. Эксклюзивная функция оповещения о пониженной температуре, разработанная HAKKO, предотвращает возникновение этой ситуации.
Если измеренное датчиком значение температуры упадет ниже установленного предела, звуковая сигнализация предупредит об этом оператора, а на дисплее появится сообщение об ошибке.
Нижний предел температуры устанавливается и сохраняется в памяти HAKKO 941 с помощью цифровых клавиш ввода данных.
Композитная паяльная головка
Она состоит из соединенных вместе нагревательного элемента и датчика, которые объединены с наконечником с помощью керамического компаунда, тем самым, образуя единый модуль.
Небольшие размеры
Композитная паяльная головка является весьма тонким модулем. Ее диаметр всего 4,8 мм.
Длина, измеряемая от конца пластмассовой ручки до основания конуса наконечника, составляет 28 мм.
Паяльная головка не заслоняет обзор оператору, даже при работе с увеличительным стеклом.
Антистатическая конструкция
Ручка и покрытие изготовлены из антистатических материалов. Отсутствует опасность повреждения чувствительных электронных компонентов разрядом статического электричества или EOS.
Поскольку требуемый тип паяльной головки определяется конкретными условиями, паяльная головка не входит в комплект поставки паяльной станции HAKKO 941.
На настоящий момент доступно 20 различных типов головок, а в будущем это количество возрастет. Выберите ту головку или головки, которые удовлетворяют вашим потребностям, и включите их в заказ.
Легкая замена
Для замены головки не требуется никаких инструментов. Просто выньте головку, используя теплоизоляционную ухватку, и вставьте новую головку. Ориентировать головку определенным образом не требуется: положение головки относительно ручки не играет роли.
| Характеристики | |
| Название модели | 941 |
| Потребляемая мощность | 50 Вт |
| Станция | |
| Питание | 15 В, 3 А |
| Диапазон регулировки температуры | 200-450 °C(400-840 °F) |
| Внешние габариты (длина, ширина, высота) | 145 х 85 х 108 мм |
| Вес | 1,3 кг |
| Паяльник | |
| Потребляемая мощность | 45 Вт (15 В) |
| Сопротивление между наконечником и землей | < 2 Ом |
| Потенциал наконечника относительно земли | < 2 мВ |
