НОВЫЙ ВЫСОКОИНТЕГРИРОВАННЫИ УСИЛИТЕЛЬ МОЩНОСТИ WLAN

Корпорация Atmel анонсировала новый усилитель мощности (УМ) WLAN, ориентированный на быстрорастущий рынок беспроводных сетей WLAN.

УМ ATR7032 с рабочей частотой 2,4 ГГц отвечает стандарту 802.11 b/g и выпускается по технологии SiGe. Благодаря данной технологии микросхема обеспечивает повышенное быстродействие и обладает большей степенью интеграции. SiGe позволяет работать при низком уровне напряжения питания (2,7...3,6 В), что идеально подходит для приложений с батарейным питанием, например, PDA, смартфоны и ноутбуки.

Благодаря технологии SiGe ATR7032 обладает улучшенными характеристиками: усиление 32 дБ, линейное усиление мощности 23 дБм при частоте CCK 11 Мбит/с, а амплитуда вектора ошибки составляет всего 1,4% при выходной мощности 19 дБм при OFDM 54 Мбит/с. При этом потребляемый ток сохраняется на уровне до 160 мА. Точка компрессии (P1dB) находится на уровне 27 дБм. Это означает, что разработчики могут добиться высокой скорости связи при очень малом потребляемом токе.

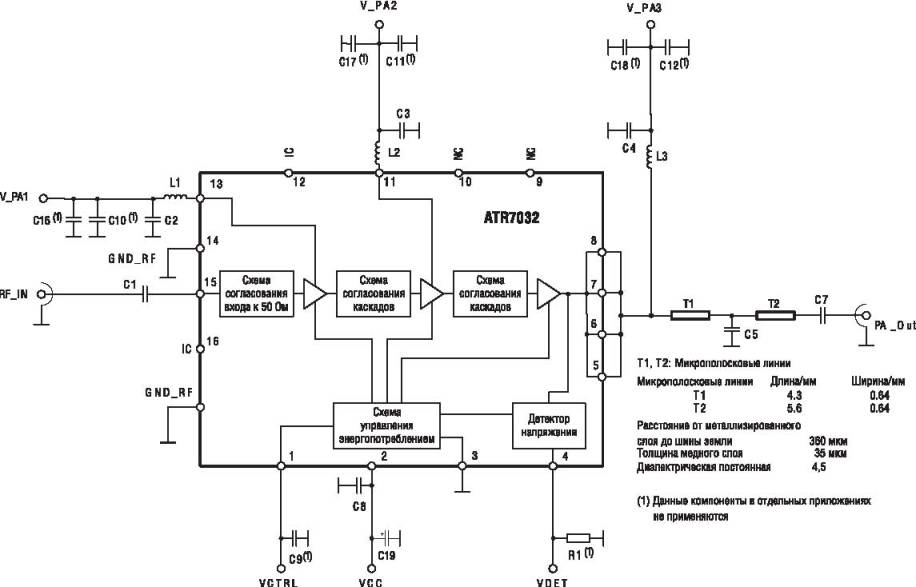

Высокоинтегрированный УМ содержит температурно-компен- сированный детектор мощности с динамическим диапазоном 20 дБ и логику управления смещением и перевода в дежурный режим, которая реализует функции выключения и энергосбережения. Кроме того, все входы и внутренние каскады УМ согласованы, что делает проектирование менее сложным и помогает снизить стоимость комплектующих элементов. Для согласования выходов необходимо всего несколько недорогих внешних компонентов.

Образцы усилителей мощности WLAN ATR7032 в компактном, недорогом корпусе QFN (3 х3 мм) доступны уже сейчас.

Кроме того, Atmel выпускает полностью собранные оценочные платы для сокращения сроков проектирования.

Сокращения:

802.11x - стандарт IEEE CCK - манипуляция дополняющим кодом

OFDM - мультиплексирование делением ортогональной частоты

SiGe - кремниево-германиевая технология

WLAN - беспроводная локальная сеть

PDA - персональные цифровые устройства
