Журнал "Новости Электроники", номер 2, 2007 год.

Новые источники питания для промышленной автоматики

Сергей Кривандин
Компания Mean Well провела дальнейшее расширение линейки источников питания, устанавливаемых на DIN-рейку, в сторону меньшей мощности. Новинка серии MDR-20 выходной мощностью 20 Вт отличается от традиционных моделей Mean Well очень узким корпусом.









Узкий корпус востребован в шкафах промышленной автоматики с ограниченным внутренним пространством и высокой плотностью размещаемого оборудования и приборов. Кроме того, в ряде задач промышленной автоматики необходимо обеспечить питание нескольких датчиков, которые должны быть развязаны между собой. Самый простой способ развязки - питать каждый датчик от отдельного сетевого источника. При этом востребованы источники питания малой (менее 25 Вт) мощности в узких корпусах, которые монтируются на DIN-рейку рядом друг с другом. Узкий корпус нужен не только для экономии пространства внутри шкафа, но и для удобства монтажа.

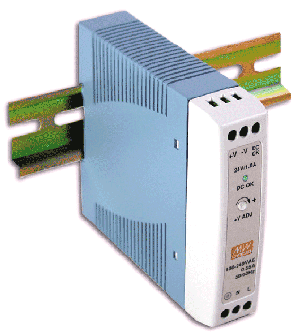

Внешний вид новых источников питания серии MDR-20 приведен на рис. 1.

Внешний вид новых источников питания в узком корпусе серии MDR20

Рис. 1. Внешний вид новых источников питания в узком корпусе серии MDR20

Основные параметры модулей серии MDR-20:

Модули MDR-20 не требуют внешнего обдува, они охлаждаются в процессе работы путем естественной конвекции. Ток воздуха при конвекции возможен через отверстия в нижней и верхней частях корпуса. Зависимость области безопасной работы от температуры приведена на рис. 2. Отсутствие вентилятора повышает механическую надежность и срок службы источника питания. Расчетное время наработки на отказ модулей MDR-20 составляет 237 тыс. часов по MIL-HDBK-217F при температуре 25°C.

Область безопасной работы преобразователей MDR20

Рис. 2. Область безопасной работы преобразователей MDR20

Преобразователи выпускаются с различными выходными напряжениями из стандартного ряда: 5, 12, 15, 24 В. Основные параметры моделей приведены в таблице 1. Выходное напряжение преобразователей можно изменить с помощью встроенного потенциометра.

Таблица 1. Основные параметры моделей серии MDR20

Наименование Pвых, Вт Uвых, В Iвых, А Диапазон регулировки Uвых, В
MDR-20-5 15 5 0...3 4,75...5,5
MDR-20-12 20 12 0...1,67 10,8...13,2
MDR-20-15 20 15 0...1,34 13,5...16,5
MDR-20-24 24 24 0...1 21,6...26,4

ОСОБЕННОСТИ ПРЕОБРАЗОВАТЕЛЕЙ MDR-20

Весьма важным и полезным свойством источников питания MDR-20 является низкое, менее 0,75 Вт, собственное энергопотребление при отсутствии нагрузки. Низкое энергопотребление расширяет возможности применения этих изделий: не только в системах промышленной автоматизации, но и в системах передачи данных, IT-оборудовании. Одним из важных требований к источникам питания в этих системах является требование экономичности «Green Power», которое ужесточается с каждым годом.

Источники питания серии MDR-20 имеют защиту от перегрузки с ограничением постоянного тока. Это позволяет преобразователям работать на большую емкостную нагрузку, например, питать удаленный датчик по длинному кабелю.

На передней панели преобразователей MDR-20 находится светодиод «DC OK», который служит для индикации наличия постоянного напряжения на выходе модуля.

У преобразователей MDR-20 имеется отдельный выход «DC OK». Он позволяет организовать дистанционный мониторинг состояния преобразователя или дистанционное управление внешними устройствами. В фирменном описании модулей MDR-20 приведены соответствующие схемы (рис. 3) и рекомендуемые параметры компонентов.

  Модель R
MDR-20-5 ≥200 Ом
MDR-20-12 ≥1,5 кОм
MDR-20-15 ≥2 кОм
MDR-20-24 ≥3,9 кОм
  Модель R
MDR-20-5 ≥1 кОм
MDR-20-12 ≥2,4 кОм
MDR-20-15 ≥3 кОм
MDR-20-24 ≥4,7 кОм
  Модель RL,
рекомендуется
Реле RL реле
MDR-20-5 ≥120 Ом G5V15DC 167 Ом
MDR-20-12 ≥700 Ом G5V112DC 960 Ом
MDR-20-15 ≥700 Ом
MDR-20-24 ≥1,2 кОм G5V124DC 3,84 кОм

Рис. 3. Схемы управления и индикации наличия выходного напряжения MDR20:
а) напряжение 5 В, может быть управляющим; б) индикация наличия напряжения на выходе модуля; в) управление реле

Обсудим кратко эти схемы.

Схема 3а) служит для получения управляющего напряжения 5 В. В фирменном описании рекомендовано использовать стабилитрон на 5,1 В. Такое выходное напряжение имеет стабилитрон BZX79-C5V1 (Philips Semiconductors, ныне NXP) в корпусе DO-35. Отметим, что выбор напряжения стабилизации остается за разработчиком конкретного прибора.

Применение схемы 3б) позволяет визуально контролировать наличие выходного напряжения при закрытой дверце шкафа, когда светодиод на корпусе модуля не виден. Отдельный светодиод можно разместить на передней дверце шкафа, на панели управления или на удаленном пульте управления. Например, можно использовать зеленый круглый светодиод BL-B2134G-1 компании BRIGHT LED диаметром 5 мм (Информация для заказа G BL-B2134G-1 BRI).

На схеме 3в) показана возможность управления внешними устройствами при включении источника питания MDR-20 с помощью реле. В соответствии с рекомендованными инженерами Mean Well параметрами реле мы подобрали подходящие изделия из линейки реле компании Omron. Это сверхминиатюрные высокочувствительные сигнальные реле серии G5V-1 с конфигурацией контактов SPDT. Они имеют стандартное назначение и расположение выводов и полностью защищенный от проникновения флюса корпус. Наименования моделей реле и сопротивления управляющих катушек этих реле приведены на рис. 3в).

ЗАКЛЮЧЕНИЕ

Новые преобразователи серии MDR-20 дополняют линейку источников питания Mean Well для монтажа на DIN-рейку, применяемых в системах промышленной автоматики. Теперь модельный ряд источников питания Mean Well для монтажа на DIN-рейку расширен до диапазона мощностей от 20 до 960 Вт. Основные параметры серий преобразователей приведены в табл.2. Разработчик оборудования может выбрать оптимальный вариант питания устройств и систем промышленной автоматики в зависимости от конструктивных требований, требуемой нагрузки и перспектив развития системы.

Таблица 2. Параметры преобразователей Mean Well для монтажа на DINрейку

Серия Рвых, Вт Uвх, В перем. тока
(В пост. тока)
Uвых, В

Темп. диап.,°С Размеры
корпуса, мм
MDR-20 (NEW!) 20 85...264 (120...370) 5, 12, 15, 24  -20...70 100x90x22,5
DR-30 30 85...264 (120...370) 5, 12, 15, 24 -20...50 78x93x56
DR-45xx 45 85...264 (120...370) 5, 12, 15, 24 0...40 93x78x67
DR-60 60 85...264 (120...370) 5, 12, 15, 24 -20...50 78x93x56
DR-75 75 85...264 (120...370) 12, 24, 48 -10...60 56x126x100
DR-120 120 88...132/176...264 (переключатель) 12, 24, 48 -10...60 66x126x100
DRP-240 240 85...264 (120...370) 24, 48 -10...55 126x126x100
DRP-480 480 180...264 (250...370) 24, 48 -20...50 227x126x100
DRP-480S 480 90...132/180...264 (переключатель) 24, 48 -20...50 227x126x100
Модели с трехфазным входом, 4 провода
DRT-240 240 340...550 24, 48 -20...70 126x126x100
DRT-480 480 340...550 24, 48 -20...70 227x126x100
DRT-960 960 340...550 24, 48 -20...50 275x126x100
Модели с трехфазным входом, 4 провода. Возможно параллельное включение 1+1
DRT-960P (NEW!) 960 340...550 24, 48 -20...50 275x126x100

Источники питания серии MDR-20, а также упомянутые в материале реле, стабилитрон и светодиод доступны потребителям со склада компании КОМПЭЛ уже сейчас.
