Журнал "Новости Электроники", номер 5, 2007 год.

Новые модули на DIN-рейку: DRT-960P и DR-RDN20

Сергей Кривандин
Прекрасно зарекомендовавшие себя в промышленной автоматике источники питания Mean Well серий DR, DRP, DRT имели один недостаток: их нельзя было включать в параллель непосредственно. Теперь этот вопрос решается с помощью новых модулей DR-RDN20 или DRT-960P, с помощью которых можно увеличить мощность или обеспечить горячий резерв.







ИСТОЧНИКИ ПИТАНИЯ 960 ВТ ДЛЯ ПАРАЛЛЕЛЬНОГО ВКЛЮЧЕНИЯ

Компания Mean Well выпустила источники питания DRT-960P-XX на DIN-рейку с возможностью параллельного включения.

Основные параметры модуля DRT-960P-XX:

Параметры моделей приведены в табл. 1, а внешний вид - на рис. 1. Новые модули DRT-960P-XX, в отличие от стандартных изделий DRT-960-XX, имеют встроенные цепи токораспределения, поэтому их можно включать в параллель как для обеспечения «горячего резерва» по схеме (1+1), так и для увеличения выходной мощности.

Таблица 1. Параметры моделей серии DRT960

Наименование Pвых, Вт Uвых, В Iвых, А Диапазон подстройки Uвых, В
Стандартные модели
DRT-960-24 960 24 0...40 24...28
DRT-960-48 960 48 0...20 48...55
Модели с возможностью параллельного включения (1+1)
DRT-960P-24 960 24 0...40 24...28
DRT-960P-48 960 48 0...20 48...55

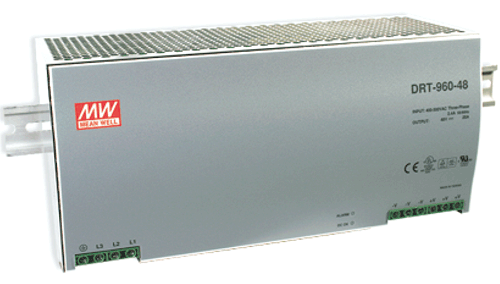

Внешний вид источника питания DRT960PXX

Рис. 1. Внешний вид источника питания DRT960PXX

Для корректной работы необходимо сначала подстроить выходные напряжения обоих источников питания таким образом, чтобы разница между номиналами не превышала ±2%. Далее их выходы «+Vout» и «-Vout» нужно соединить друг с другом, а затем - с нагрузкой по схеме, указанной в фирменном описании. Обязательно должны использоваться толстые провода соответствующего сечения.

На передней панели включенного модуля светится зеленый светодиод. Когда нагрузка модулей, включенных параллельно, слишком мала, один из источников питания отключается, и работает только основной, ведущий модуль. В этом случае светодиод ведомого модуля не светится.

При параллельном включении обычно оставляют небольшой (10%) запас по току. Таким образом, при включении модулей DRT-960P-24 максимальный выходной ток составит (0,9*40 А)*2=72 А, т.е. будет достигнута выходная мощность 1728 Вт.

ВСПОМОГАТЕЛЬНЫЕ МОДУЛИ ДЛЯ ПАРАЛЛЕЛЬНОГО ВКЛЮЧЕНИЯ DR-СЕРИИ

Как же включить параллельно менее мощные, популярные модули для монтажа на DIN-рейку серий DR, DRP, DRT?

Очень просто: с помощью нового вспомогательного модуля DR-RDN20. Он предназначен специально для источников питания промышленной автоматики с выходом 24 В и содержит 20-амперные ORing-диоды, размещенные на мощных теплоотводах. Конструктивно модуль оформлен в том же корпусе, что и суперпопулярные источники питания серии DR-75 (см. рис. 2).

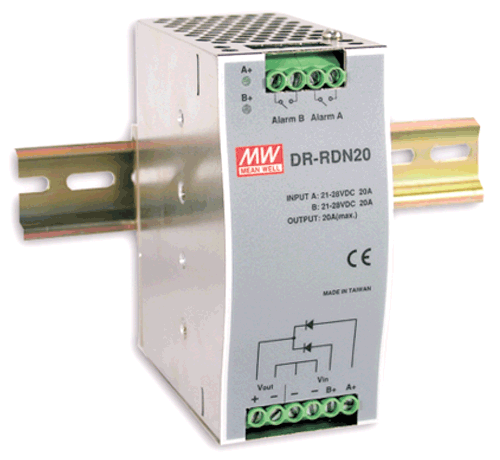

Внешний вид модуля DRRDN20

Рис. 2. Внешний вид модуля DRRDN20

Основные параметры модуля DR-RDN20:

Модули DR-RDN20 cоответствуют международным стандартам по электромагнитной совместимости EN55022 (CISPR22), класс B, EN61000-4-2,3,4,5,6,8, ENV50204.

Схема параллельного включения модулей DR-YY-24, DRP-YYY-24, DRT-YYY-24 (где «YYY» - выходная мощность) приведена на рис. 3.

Схема параллельного включения источников питания с помощью модулей DRRDN20
Рис. 3. Схема параллельного включения источников питания с помощью модулей DRRDN20

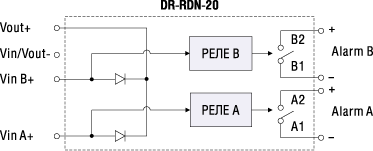

Структурная схема реле сигнализации

Рис. 4. Структурная схема реле сигнализации

Модули DR-RDN20 содержат встроенные реле, с помощью которых можно реализовать функции мониторинга. Структурная схема реле сигнализации приведена на рис. 4. При аварийном отключении любого из двух источников питания на соответствующем выходе модуля DR-RDN20 появится сигнал об этом событии, который можно использовать как для отключения системы питания в целом, так и для сигнализации персоналу о необходимости принять меры.

Поскольку в составе модуля DR-RDN20 нет никаких силовых ключей, он не является источником электромагнитных помех и его использование не ухудшает электромагнитную обстановку внутри шкафа и в помещении в целом.

Следует отметить, что модули DR-RDN20 можно использовать и с другими источниками питания, например, популярных серий S, RS, NES. Не забудем только, что DR-RDN20 рассчитаны на работу с напряжением 24 В.

Источники питания  на DIN-рейку
