Журнал "Новости Электроники", номер 5, 2007 год.

Моторпротекторы Sensata защита электродвигателей

Евгений Иванов

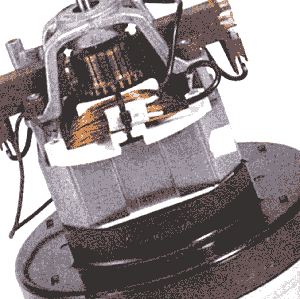

Моторпротекторы представляют собой электромеханические термовыключатели с фиксированной температурой срабатывания. Они применяются для защиты от перегрева и от перегрузки по току обмоток одно- и трехфазных электродвигателей переменного, а также постоянного тока. Одним из ведущих мировых производителей этой продукции является компания Sensata Technologies, бывшее подразделение по выпуску датчиков компании Texas Instruments.

Моторпротекторы Sensata

KlixonTM - это торговая марка, которая еще совсем недавно принадлежала крупнейшей компании Texas Instruments (TI) и включала все датчики этой компании. В 2006 году TI продала эту группу товаров. Торговая марка Klixon, продукция которой пользуется большой известностью и популярностью, является теперь собственностью компании Sensata Technologies. Смена фактического владельца никак не отразилась на качестве продукции - все производственные мощности, коллективы конструкторов и разработчиков остались прежними. Продукция под торговой маркой KlixonTM производится уже свыше 37 лет, производитель имеет богатый опыт разработки и производства термостатов и элементов защиты электродвигателей на основе биметалла. Моторпротекторы KlixonTM можно обнаружить в электродвигателях привода стекол, стеклоочистителей, в электроприводах подстройки положения сидений в автомобилях немецких концернов. Объемы производства биметаллических моторпротекторов KlixonTM очень высоки. Так, серия 7АМ выпускается в количестве порядка 1 миллиона штук в день. Заводы расположены в различных странах - Голландии, Корее, Венгрии, Мексике и др.

В данной статье мы рассмотрим моторпротекторы, применяемые для защиты электродвигателей, катушек, соленоидов, трансформаторов.

Моторпротекторы представляют собой электромеханические термовыключатели с фиксированной температурой срабатывания. Они применяются для защиты от перегрева и от перегрузки по току обмоток одно- и трехфазных электродвигателей переменного, а также постоянного тока. Основные области применения - бытовая и промышленная техника и автомобилестроение. Это - электродвигатели для стиральных машин, центрифуг, пылесосов, холодильных компрессоров, насосов, соковыжималок, миксеров, кухонных комбайнов, фенов, посудомоечных машин, сушилок, газонокосилок, электропил и электроинструмента, тепловентиляторов, автомобильные двигатели приводов стеклоочистителей, воздушной заслонки, стеклоподъемников и дверных замков, различного рода насосов. Также к области применения относятся балласты люминесцентных ламп и ламп высокого давления (HID), а также силовые трансформаторы, соленоиды, зарядные устройства, нуждающиеся в защите от перегрузки и перегрева.

Принцип действия моторпротектора состоит в следующем. Через проводящую биметаллическую пластину протекает рабочий ток (в отличие от термостатов, в которых ток не протекает через биметалл), который при превышении номинального значения в результате перегрузки двигателя вызывает разогрев этой пластины. Биметаллическая пластина, в силу присущих ей свойств, при превышении определенной температуры резко изгибается, размыкая при этом электрические контакты. При остывании контакты приходят в первоначальное положение. Таким образом, данная конструкция учитывает и тепло, выделенное пластиной при протекании по ней тока, и температуру окружающей среды, что делает моторпротектор простым и надежным устройством защиты. Моторпротектор включается непосредственно в разрыв силовой части и может быть установлен как на поверхности обмотки статора, так и внутри обмотки. Малый размер обеспечивает простоту монтажа в ограниченном пространстве. Возможны три варианта монтажа: in-winding (внутри обмотки), on-winding (на поверхности обмотки) и off-winding (в специальном кармане за пределами обмотки). Эти варианты позволяют применять данную продукцию не только производителям электродвигателей, но и разработчикам, которые проектируют устройства на базе электродвигателей, например, различного рода насосы. Моторпротекторы также очень активно используются для защиты электродвигателей постоянного тока, используемых в автомобилях. Это - приводы стеклоочистителей, стеклоподъемников и т.п.

Таблица 1. Характеристики и применение различных серий моторпротекторов

Серия Темпера-
тура
срабаты-
вания, °С
Характе-
ристика
контактов
(U=250 В)
Допуск
темпера-
туры
срабаты-
вания, °С
Внешний вид Применение
2ММ 70, 75, 80, 85, 90, 95, 100, 105,
110, 115,
120, 125,
130, 135,
140, 145,
150, 155,
160
4,0А/1,5А/
3,000
циклов*
пост.
и перем.
ток
±10 Электродви-
гатели малой мощности, катушки, соленоиды, трансформа-
торы
8ММ 70, 75, 80, 85, 90, 95, 100, 105,
110, 115,
120, 125,
130, 135,
140, 145,
150, 155,
160
L-тип:
4,5А/1,6А/
10,000
циклов*
H-тип:
7,0А/3,0А/
3,000
циклов*
пост. и
перем. ток
±5 Электродви-
гатели
малой
мощности, катушки, соленоиды, трансформа-
торы
7АМ 65, 70, 75, 80, 85, 90, 95, 100,
105, 110,
115, 120,
125, 130,
135, 140,
145, 150,
155, 160,
170, 175
277В/8А/
10,000
циклов;
600В/4А/
10,000
циклов
перем.
ток
±5 Двигатели с конденсато-
ром,
двигатели с расщеплен-
ными полюсами,
балласты
ламп дневного
света и ламп высокого давления,
пылесосы
15АМ 65, 70, 75, 80, 85, 90, 95, 100,
105, 110,
115, 120,
125, 130,
135, 140,
145, 150,
155, 160,
170
20,0А/3,000 циклов;
перем.
ток
±5 Двигатели для насосов, стиральных и посудомоечных машин, сушилок, пылесосов;
фены, зарядные устройства, трансформа-
торы и
СВЧ-печи
6АР 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 170 15В/30,0А/
3000
циклов 30В/15,0А/
3000
циклов
пост.
ток
 ±5 с
внутренним
нагрева-
телем
(быстрое срабаты-
вание,
очень
высокая
чувстви-
тельность)
 Электродви-
гатели постоянного
тока для стекло-
подъем-
ников,
стекло-
очистителей, дверных замков, приводы воздушной заслонки. Допускается расположе-
ние
за предела-
ми обмотки
3МР 80, 85, 90, 95, 100,
105, 110,
115, 120,
125, 130,
135, 140,
145, 150,
155, 160,
170
27,5А(cos1)/
500
циклов
18,0А(cos0,6)/
1000
циклов
перем.
ток
 ±5 с
внутренним нагревателем (быстрое срабатыва-
ние, очень высокая чувстви-
тельность)
Расположе-
ние за
пределами обмотки.
Двигатели
для стираль-
ных и посудомоеч-
ных машин,
сушилок,
насосов, пылесосов и
для промышлен-
ных применений
3MPSH
(Self-holder)
80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140 18,0А(cos0,6)/
300
циклов
перем.
ток
±8 с внутренним нагревателем   Самоблокирующийся. Сброс в рабочее положение при отключении питания Бытовые и промышлен-
ные двига-
тели
для моечных машин, электропил, газоно-
косилок, насосов.
Монтаж за пределами обмотки
TH10 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150 13,0А/2,0А/
10,000
циклов
(типы А и В)*;
13,0А/2,0А/
30,000
циклов
(тип С)*
±5 Конвекцион-
ные нагрева-
тели, фены, сушилки, тепловые
пушки, тепловенти-
ляторы.
TH11 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150 13,0А/
2,0А/
10,000 циклов*
±5 Конвекци-
онные нагреватели, фены
* В таблице указаны значения тока, соответственно, для резистивной и реактивной нагрузки.

Серия 2ММ разработана для применения в довольно крупном сегменте электродвигателей малой мощности постоянного и переменного тока, маломощных трансформаторов, соленоидов и катушек. Это компактное изделие является лучшим решением для защиты двигателей широкой номенклатуры в ситуациях, связанных с перегрузкой и блокировкой ротора.

Моторпротектор 2ММ выполнен в металлическом корпусе, который защищает внутренние элементы от внешних воздействий и механических деформаций. Внутри располагается калиброванная биметаллическая пластина с серебряным контактом. Неподвижный контакт, электрически изолированный от подвижного, расположен на противоположной стороне корпуса. Серия 2ММ является самой дешевой среди рассмотренных моторпротекторов.

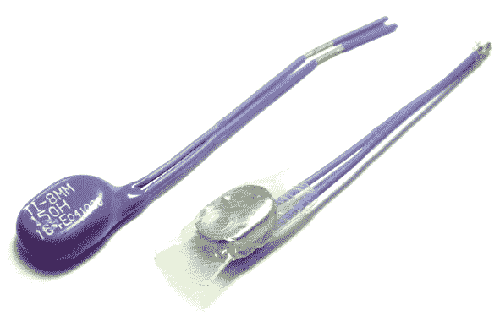

Серия 8MM представляет собой компактный моторпротектор, обеспечивающий защиту двигателя при перегрузке и блокировке ротора. Температуру срабатывания можно при заказе выбрать из диапазона от 70 до 160 C, способ монтажа возможен двух типов: on-winding либо in-winding (на обмотке/внутри обмотки). Серии 2ММ и 8ММ предназначены для работы как с постоянным, так и с переменным током.

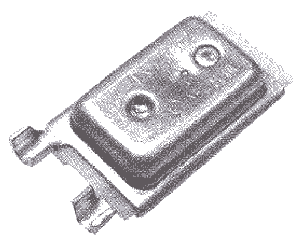

Серии 7AM и 15AM предназначены для работы с переменным током. Возможно применение для защиты одно- и трехфазных двигателей. Конструктивы этих моторпротекторов отличаются более крупными размерами в отличие от предыдущих, и они рассчитаны на работу с большими токами. Так, серия 15AM при рабочем токе 20 А гарантирует 3000 срабатываний. Возможна работа и с еще большим током, в зависимости от приложения и предполагаемой частоты срабатывания. Согласно информации производителя, рабочий ток через моторпротектор может достигать 60 А.

Серии 6AP (для постоянного тока) и 3MP (для переменного) содержат внутри дополнительный нагревательный элемент, через который протекает часть рабочего тока. За счет этого биметаллическая пластина изначально находится в слегка нагретом состоянии, поэтому при резком увеличении тока или температуры срабатывание происходит быстрее, чем в моторпротекторах без дополнительного нагревателя. Эти серии являются самыми чувствительными к превышению температуры и тока.

Очень интересна конструкция серии 3MPSH. Аббревиатура SH расшифровывается как self-holding (самоудержание). В состав моторпротектора входит ПTC-элемент (положительное термосопротивление). При срабатывании данного моторпротектора, возврат в исходное (рабочее) положение возможен лишь при обесточивании цепи. Роль ПТС-элемента следующая: после срабатывания (размыкания контактов моторпротектора) через него протекает небольшой ток, вызывая нагрев этого элемента (его видно на фотографии, он выполнен в виде таблетки). Тепло, излучаемое ПТС-элементом и подводимое к биметаллической пластине, не дает контактам замкнуться, как в случае моторпротекторов без функции самоудержания. Основная сфера применения такого моторпротектора - бытовая техника. В случае блокировки (скажем, костью) ротора электромясорубки, данное защитное устройство отключит питание электродвигателя и не запустит его вновь, пока пользователь не извлечет застрявшую кость. Запустить двигатель будет возможно только после выключения мясорубки и ее повторного включения тумблером питания или посредством штепсельной вилки.

Серии TH10 и TH11 имеют открытую конструкцию и предназначены для использования в различного рода фенах, конвекторах, где требуется следить за температурой горячего воздуха. Серия TH11 отличается от TH10 наличием функции самоблокировки.

ЗАКЛЮЧЕНИЕ

Главные преимущества данной продукции заключаются в малых габаритных размерах, в простоте монтажа и различных способах размещения относительно обмоток электродвигателя, в возможности контролировать одновременно и ток, протекающий через обмотку, и температуру обмотки. Различные способы монтажа позволяют использовать моторпротекторы не только изготовителям электродвигателей, но и ОЕМ-производителям, выпускающим конечную продукцию и использующим электродвигатели как покупной компонент. Невысокая стоимость в сочетании с большой надежностью моторпротекторов KlixonTM делают эту продукцию незаменимой в тех случаях, когда требуется обеспечить защиту электродвигателей. Применение моторпротекторов обеспечивает наряду с повышением надежности и безопасности также и снижение затрат на компоненты, так как позволяет исключить внешние элементы защиты. При внедрении моторпротекторов нет необходимости перенастраивать технологическое оборудование.
