Журнал "Новости Электроники", номер 6, 2007 год.

Изолированные 0,51 Вт источники питания на модулях ROHM и RECOM

Сергей Кривандин
При конструировании сетевых источников питания малой мощности (0,5...1 Вт) важны экономичность решения, малая площадь на плате и уменьшение числа дополнительных компонентов. Всем этим задачам отвечают неизолированные AC/DC-модули питания японской компании ROHM. В сочетании с DC/DC-преобразователем RECOM, обеспечивающим электрическую изоляцию вход-выход, можно получить простой и экономичный изолированный сетевой источник питания.

МОДУЛИ ROHM И RECOM

Рассмотрим модули ROHM для построения сетевых источников питания мощностью от 0,5 до 1 Вт. Основные параметры модулей приведены в таблице 1.

Таблица 1. Параметры 0,5...1 Вт AC/DC-преобразователей Rohm для импульсных источников питания

Наименование Uвх, пост. тока, В Pвых, Вт Uвых, В Iвых, мА Размеры корпуса, мм Тип
корпуса
BP5041A5 226...3581) 0,5 +5 100 33х19х11 SIP10
BP5041A 1,2 +12 100 33х19х11 SIP10
BP5041A15 1,2 +15 80 33х19х11 SIP10
BP5045A5 -(113...390)2) 1 -5 200 28х18х10 SIP10
1) выпрямленное напряжение на входе модуля. Напряжение AC/DC-преобразователя, построенного на базе модуля, составляет 160...276 В переменного тока.

2) выпрямленное напряжение на входе модуля. Напряжение AC/DC-преобразователя, построенного на базе модуля, составляет 170...265 В переменного тока.

AC/DC-преобразователи ROHM не содержат выпрямитель, поэтому на их вход необходимо подключить диод или диодный мост и фильтрующие конденсаторы. Преобразователь ROHM представляет собой гибридную микросборку, включающую силовой ключ, цепи управления и обратной связи. Микросборка не имеет гальванической развязки от напряжения сети.

Для построения изолированного сетевого источника питания нужно обеспечить развязку вход-выход. Сделать это можно, подключив на выход AC/DC-преобразователя ROHM DC/DC-конвертор с высокой электрической прочностью изоляции. Вариант схемы приведен на рис. 1.

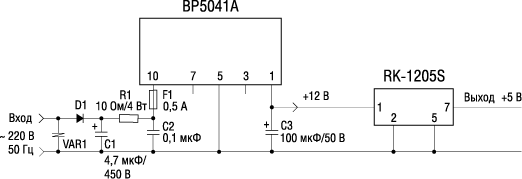

Изолированный 1 Вт сетевой источник питания с выходом 5 В на микросборках Rohm и RECOM
Рис. 1. Изолированный 1 Вт сетевой источник питания с выходом 5 В на микросборках Rohm и RECOM

Широкий выбор таких конверторов имеется в номенклатуре компании RECOM. В табл. 2 приведены параметры нескольких серий DC/DC-преобразователей мощностью 1 Вт с электрической прочностью изоляции 3 или 4 кВ постоянного тока.

Таблица 2. DC/DC-преобразователи RECOM мощностью 1 Вт с высокой электрической прочностью изоляции

Название
серии*
Электрическая прочность изоляции, кВ Uвх, В Uвых, В Корпус
ROM-xxyyS 3 1,8; 3,3; 5; 9; 12; 15; 24 1,8; 3,3; 5; 9; 12; 15; 24 SIP4 micro
RK-xxyyS 3 1,8; 3,3; 5; 9; 12; 15; 24 1,8; 3,3; 5; 9; 12; 15; 24 SIP7
RH-xxyyD ±1,8, ±3,3, ±5, ±9, ±12, ±15, ±24
RJ-xxyyS 3 1,8;3,3; 5; 9; 12; 15; 24 1,8; 3,3; 5; 9; 12; 15; 24 DIP14
RK-xxyyS/H 4 1,8;3,3; 5; 9; 12; 15; 24 1,8; 3,3; 5; 9; 12; 15; 24 SIP7
RH-xxyyD/H ±1,8, ±3,3, ±5, ±9, ±12, ±15, ±24
RJ-xxyyS/H 1,8; 3,3; 5; 9; 12; 15; 24 DIP14

* вместо xx подставляется значение из 3-й колонки таблицы, вместо yy - из 4-й колонки.

Какой DC/DC-преобразователь выбрать?

В фирменных описаниях DC/DC-преобразователей в строке «электрическая прочность изоляции» обычно указывается тестовое напряжение постоянного тока, которое подается между входными и выходными выводами в течение 1 с.

Между тем, для сетевых источников питания в группе стандартов IEC950 содержатся требования к тестовому напряжению переменного тока. Соответствие между значениями тестовых напряжений приведено в табл. 3.

Таблица 3. Тестовые напряжения

Тестовое напряжение постоянного тока (DC), прикладывается  в течение 1 с, В Тестовое напряжение переменного тока (AC), прикладывается  в течение 1 мин, В
1000 500
3000 1500
4000 2000
6000 3000

Таким образом, чтобы получить в изолированном источнике питания электрическую прочность изоляции 1,5 кВ переменного тока, в схеме по рис. 1 можно применить популярные DC/DC-преобразователи RECOM серии RK с электрической прочностью изоляции 3 кВ постоянного тока. Преобразователи выпускаются в компактном корпусе SIP7 (рис.2) и лишь незначительно увеличивают площадь источника питания на печатной плате.

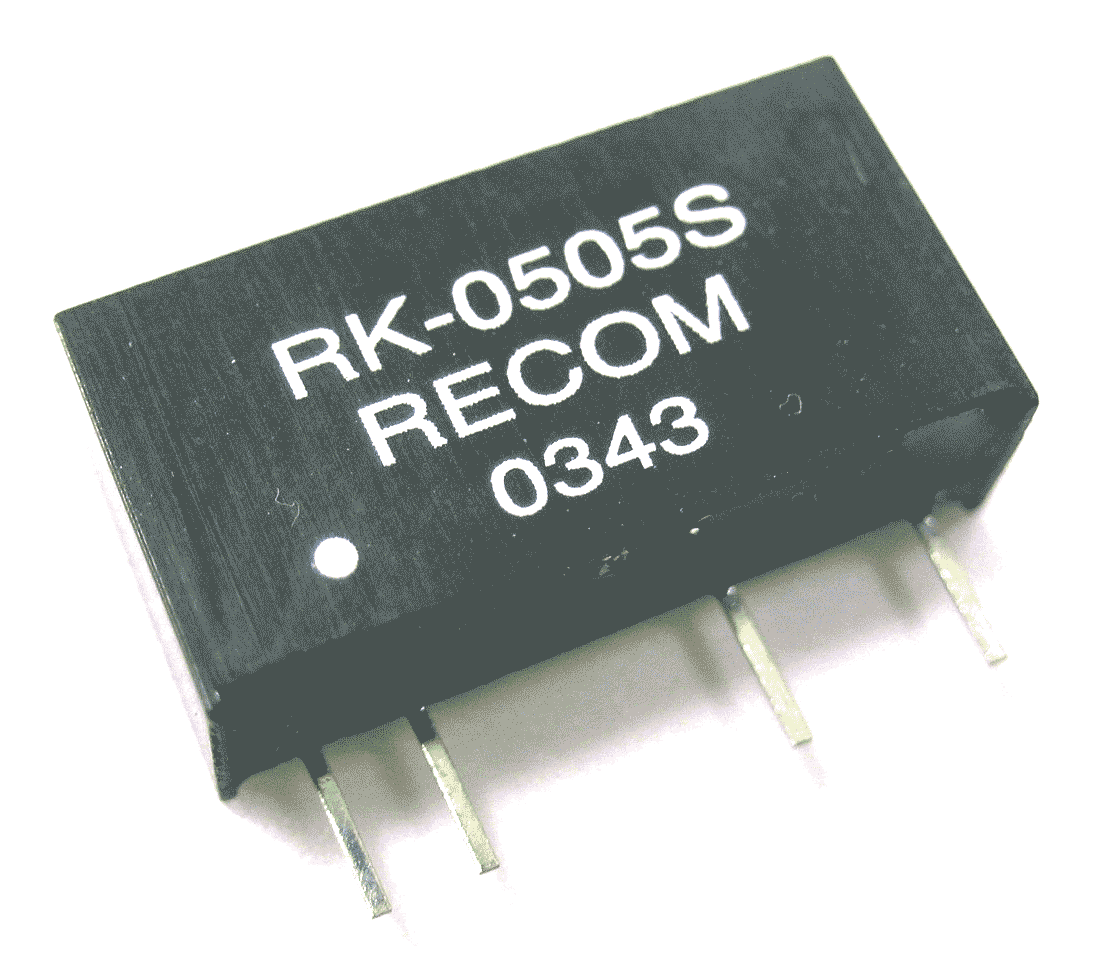

Внешний вид преобразователя серии RK в корпусе SIP7

Рис. 2. Внешний вид преобразователя серии RK в корпусе SIP7

Например, в источнике питания мощностью 1 Вт с выходом 12 В можно применить модуль Rohm BP5041A (табл. 1) и модуль RECOM RK-1212S. Используя другие модели серии RK, можно построить источник питания с другими выходными напряжениями в соответствии с табл. 2. На рис. 1 приведен пример источника питания с выходом 5 В.

Двуполярное напряжение на выходе источника питания можно получить, подключив на выход DC/DC-преобразователь серии RH-xxyyD.

ЗАКЛЮЧЕНИЕ

При создании маломощных сетевых источников питания модули Rohm имеют следующие преимущества:

В результате получается простой, дешевый, достаточно экономичный импульсный источник питания со стабилизированным выходным напряжением. Функцию обеспечения развязки вход-выход в рассмотренных маломощных сетевых источниках питания осуществляет DC/DC-преобразователь RECOM с высокой электрической прочностью изоляции. Кроме того, применение DC/DC-преобразователя позволяет гибко подойти к проектированию источника питания: получить другой номинал выходного напряжения или реализовать двуполярный выход.
