Журнал "Новости Электроники", номер 11, 2007 год.DC/DC-преобразователи Mean Well Год 2007
Основная номенклатура источников питания компании Mean Well предназначена для нежестких условий эксплуатации, но в последнее время фирма стала выпускать DC/DC-преобразователи и для индустриального диапазона рабочих температур (-40...85°С).
Компания выпускает:
- DC/DC-преобразователи для монтажа на печатную плату мощностью от 0,5 до 30 Вт,
- DC/DC-преобразователи открытого типа для монтажа на шасси мощностью 5 или 15 Вт,
- DC/DC-преобразователи в металлическом корпусе для монтажа на шасси или DIN-рейку мощностью от 15 до 350 Вт.
Обзор DC/DC-преобразователей Mean Well для монтажа на печатную плату приведен на рис. 1.
В статье основное внимание уделим интересным новинкам и уникальным изделиям.

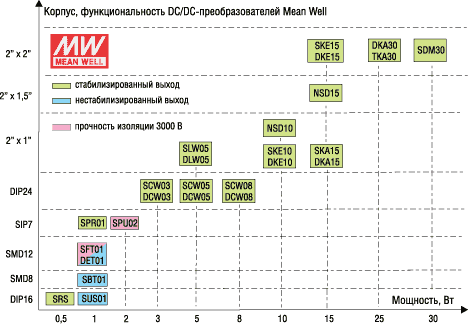

Рис. 1. DC/DC-преобразователи Mean Well
DC/DC-преобразователи для поверхностного монтажа
К DC/DC-преобразователям для SMD-монтажа относятся одноваттные серии SBT01, SFT01 и DET01. Внешний вид и габаритные размеры корпусов этих серий приведены на рисунках 2 и 3.

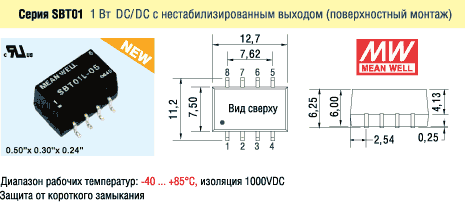

Рис. 2. Внешний вид и габаритные размеры DC/DC серии SBT01

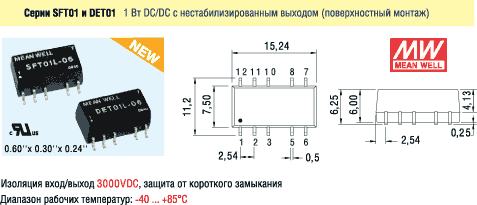

Рис. 3. Внешний вид и габаритные размеры DC/DC серий SFT01 и DET01
Основные параметры DC/DC-преобразователей этих серий сведены в таблицы 1 и 2. Конвертеры этих серий имеют аналоги фирмы TRACO, поэтому при необходимости у разработчика появляется возможность замены продукции компании TRACO на DC/DC-преобразователи Mean Well.
Таблица 1. DC/DC 1 Вт (-40...85°С, изоляция 1000 VDC, SMD-монтаж, нестабилизированный выход)| Модель | Вход (VDC) | Выход (VDC) | Выходной ток, (мА) | Пульсации на выходе, (мВ) | Аналог TRACO |
|---|---|---|---|---|---|
| SBT01L-09 | 5±10% | 9 | 111 | 100 | TSM 0509S |
| SBT01L-15 | 5±10% | 15 | 67 | 100 | TSM 0515S |
| SBT01M-09 | 12±10% | 9 | 111 | 100 | TSM 1209S |
| SBT01M-15 | 12±10% | 15 | 67 | 100 | TSM 1215S |
| Модель | Вход (VDC) | Выход (VDC) | Выходной ток, (мА) | Пульсации на выходе, (мВ) | Аналог TRACO |
|---|---|---|---|---|---|
| SFT01L-09 | 5±10% | 9 | 111 | 100 | TSV 0509S |
| SFT01L-15 | 5±10% | 15 | 67 | 100 | TSV 0515S |
| SFT01M-09 | 12±10% | 9 | 111 | 100 | TSV 1209S |
| SFT01M-15 | 12±10% | 15 | 67 | 100 | TSV 1215S |
| DET01L-09 | 5±10% | ±9 | ±56 | 100 | TSV 0509D |
| SBT01L-15 | 5±10% | ±15 | ±33 | 100 | TSV 0515D |
| DET01M-09 | 12±10% | ±9 | ±56 | 100 | TSV 1205D |
| DET01M-15 | 12±10% | ±15 | ±33 | 100 | TSV 1215D |
Преобразователи из таблиц 1 и 2 имеют разную прочность изоляции. У конверторов в корпусе SMD8 прочность изоляции составляет 1000 В, в корпусе SMD12 - 3000 В. В документации производитель указывает рабочий диапазон температур от -40 до 85°С. Однако необходимо учитывать, что диапазон температур при полной выходной мощности будет в пределах от -40 до 71°С. При 85°С у этих преобразователей предельная выходная мощность составляет 80%. Mean Well в своей документации приводит графики допустимой выходной мощности, поэтому необходимо их внимательно изучать и корректно выбирать выходную мощность DC/DC-преобразователя для конкретной задачи.
DC/DC-преобразователи со стабилизированным выходом в корпусе SIP7

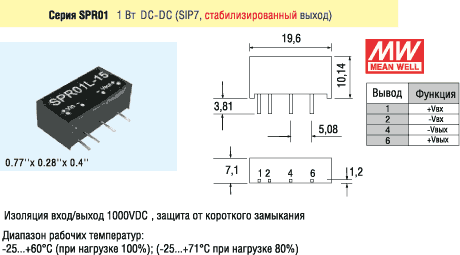

Рассмотренные выше преобразователи имеют нестабилизированный выход (выходное напряжение может находиться в пределах до ±8% от номинального значения). Одноваттные DC/DC-преобразователи серии SPR01 в корпусе SIP7 имеют стабилизированный выход (выходное напряжение обязано быть в пределах до ±1% от номинального значения). Аналогичные DC/DC-преобразователи есть у фирмы TRACO. Однако необходимо учитывать, что у них нестабилизированный выход и индустриальный диапазон рабочих температур. Внешний вид и чертеж корпуса серии SPR01 приведены на рисунке 4. Основные параметры и возможные замены от фирмы TRACO сведены в таблицу 3.
Таблица 3. DC/DC-преобразователи со стабилизированным выходом серии SPR01
| Модель | Вход (VDC) | Выход (VDC) | Выходной ток, (мА) | Пульсации на выходе, (мВ) | Возможный* аналог TRACO |
|---|---|---|---|---|---|
| SPR01L-09 | 5±10% | 9 | 111 | 100 | - |
| SPR01L-15 | 5±10% | 15 | 67 | 100 | TMA 0515S |
| SPR01M-09 | 12±10% | 9 | 111 | 100 | - |
| SPR01M-15 | 12±10% | 15 | 67 | 100 | TMA 1215S |
| SPR01N-09 | 24±10% | 9 | 111 | 100 | - |
| SPR01N-15 | 24±10% | 15 | 67 | 100 | TMA 2415S |
| SPR01O-09 | 48±10% | 9 | 111 | 100 | - |
| SPR01O-15 | 48±10% | 15 | 67 | 100 | - |
| * - DC/DC фирмы TRACO имеют нестабилизированный выход, но индустриальный диапазон температур (-40...85°С) | |||||
Из таблицы 3 видно, что серия SPR01 компании Mean Well шире по номенклатуре по сравнению с близкой серией TMA фирмы TRACO. В серии Mean Well есть DC/DC-преобразователи с входным напряжением 48 В, а также с выходом 9 В, что часто востребовано в отечественных разработках.
DC/DC-преобразователи 2 Вт в корпусе SIP7
В том же корпусе SIP7, но с другим расположением выводов и нестабилизированным выходом Mean Well выпускает DC/DC-преобразователи с выходной мощностью 2 Вт (серия SPU02). Очень полезным преимуществом серии SPU02 по сравнению с SPR01 может оказаться прочность изоляции 3000 В. При выборе DC/DC-преобразователя часто приходится идти на компромисс. Например, или стабилизированный выход при выходной мощности 1 Вт и изоляции 1000 В у серии SPR01 или нестабилизированный выход при мощности 2 Вт и изоляции 3000 В у серии SPU02. Конечно, этими сериями выбор не ограничивается, но обычно приходится жертвовать одним из параметров ради другого. Чертеж и расположение выводов преобразователей серии SPU02 приведены на рисунке 5. Основные параметры этих DC/DC серии SPU02 сведены в таблицу 4.

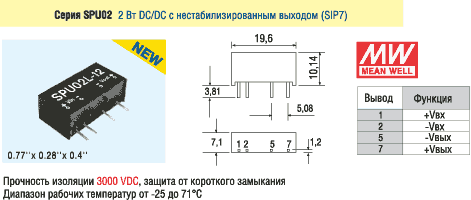

Рис. 5. Внешний вид и габаритные размеры DC/DC серии SPU02
Таблица 4. DC/DC 2 Вт (SIP7, изоляция 3000 VDC, нестабилизированный выход)| Модель | Вход (VDC) | Выход (VDC) | Выходной ток, (мА) | Пульсации на выходе, (мВ) |
|---|---|---|---|---|
| SPU02L-12 | 5±10% | 12 | 167 | 100 |
| SPU02M-05 | 12±10% | 5 | 400 | 100 |
| SPU02M-15 | 12±10% | 15 | 133 | 100 |
| SPU02N-12 | 24±10% | 12 | 167 | 100 |
DC/DC-преобразователи 8 Вт в корпусе DIP24
Одна из последних новинок компании Mean Well - DC/DC-преобразователи серии SCW08 в корпусе DIP24 с выходной мощностью 8 Вт и стабилизированным выходным напряжением. В отдельных случаях они могут заменить конвертеры TRACO серии TEN8: у преобразователей Mean Well диапазон рабочих температур от -25 до 71°С, у TEN8 - от
-40 до 85°С. В новой серии SCW08 есть DC/DC-преобразователи с однополярным и двуполярным выходами. Внешний вид и габаритные размеры корпуса DC/DC серии SCW08 показаны на рисунке 6. Параметры и возможные аналоги сведены в таблицу 5. Необходимо учитывать зависимость допустимой выходной мощности от температуры окружающей среды (запас по мощности никогда не повредит, а только повысит надежность и продлит срок службы любого источника питания).

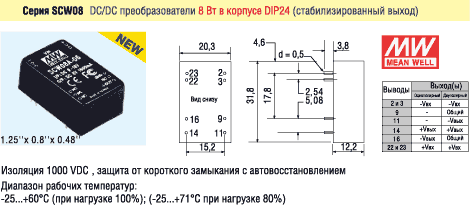

Рис. 6. Внешний вид и габаритные размеры новых DC/DC Mean Well серии SCW08
Таблица 5. DC/DC-преобразователи 8 Вт (DIP24, изоляция 1000 VDC, стабилизированный выход)| Модель | Вход (VDC) | Выход (VDC) | Выходной ток, (мА) | Пульсации на выходе, (мВ) | Возможный* аналог TRACO |
|---|---|---|---|---|---|
| SCW08A-05 | 9...18 | 5 | 200 | 50 | TEN8-1211 |
| SCW08A-15 | 15 | 84 | 60 | TEN8-1215 | |
| SCW08B-12 | 12 | 111 | 60 | TEN8-2412 | |
| SCW08C-05 | 36...72 | 5 | 200 | 50 | TEN8-4811 |
| SCW08C-15 | 15 | 84 | 60 | TEN8-4813 | |
| DCW08A-05 | 9...18 | ±5 | 200 | 50 | TEN8-1221 |
| DCW08A-15 | ±15 | 84 | 60 | TEN8-1223 | |
| DCW08B-12 | ±12 | 111 | 60 | TEN8-2422 | |
| DCW08C-05 | 36...72 | ±5 | 200 | 50 | TEN8-4821 |
| DCW08C-15 | ±15 | 84 | 60 | TEN8-4823 |
Новые серии низкопрофильных DC/DC-преобразователей
Скорее всего, читателю уже знакомы серии низкопрофильных DC/DC-преобразователей Mean Well ASD10H и ASD15H с ребристым радиатором для монтажа на печатную плату. Вместо этих DC/DC производитель выпустил новые серии с абсолютно одинаковыми габаритами и расположением выводов, но отличающиеся значительно увеличенной гарантированной наработкой на отказ (см. параметр MTBF в документации (datasheets) на соответствующие серии). Напряжение изоляции для новых серий составляет 1500 VDC (для старых серий для некоторых выходных напряжений прочность изоляции только 500 VDC). Соответствие между старыми и новыми сериями показано в таблице 6.
Таблица 6. Новые и старые низкопрофильные серии DC/DC на 10 и 15 Вт
| | Старая серия | Новая серия | Выходная мощность |
|---|---|---|---|
| ASD15H | NSD15 | 15 Вт |
Серии DC/DC-преобразователей SD в кожухе с выходной мощностью от 15 до 350 Вт
Хорошо известные и популярные серии DC/DC-преобразователей в кожухе с выходной мощностью от 15 до 350 Вт в ближайшее время пополнятся конвертерами с выходной мощностью до 1000 Вт. Это серия SD-1000, основные параметры которой сведены в таблицу 7.
Таблица 7. DC/DC 1000 Вт серии SD-1000 (в разработке)
| Модель | Вход (VDC) | Выход (VDC) | Выходной ток, (А) | Пульсации на выходе, (мВ) | КПД, (%) |
|---|---|---|---|---|---|
| SD-1000L-24 | 24 | 40 | 88 | ||
| SD-1000H-12 | 72...144 | 12 | 60 | 84 | |
| SD-1000H-48 | 48 | 21 | 91 |
DC/DC-преобразователи серии SD-1000 имеют входные диапазоны напряжений 4:1 и 2:1, прочность изоляции 2000 VAC, высокую плотность мощности 10,7 Вт/дюйм3, защиту от короткого замыкания, перегрузки и перегрева.
Рассмотренные в статье серии DC/DC-преобразователей имеют универсальное назначение и могут с успехом применяться для промышленных и коммерческих приложений. Подробную информацию о продукции Mean Well можно найти на сайте производителя http://www.meanwell.com/ .
