Журнал "Новости Электроники", номер 14, 2007 год.

Обзор плат расширения для GSM-модема Fastrack Supreme

Олег Пушкарев
Осенью 2007 года Wavecom начинает выпуск GSM/GPS/EDGE-модема Fastrack Supreme. Новая идеология аппаратно-программной расширяемости позволяет использовать его для построения GSM-устройств любой степени сложности. Первая статья о Fastrack Supreme была опубликована в ╚Новостях Электроники╩ ╧4 за этот год. В данном материале мы познакомимся с платами расширения, которые предлагает компания Wavecom для этого продукта.

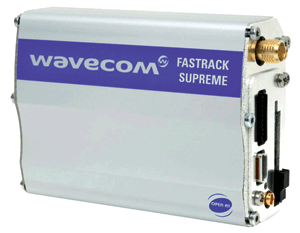

GSM-терминал Fastrack Supreme
Рис. 1. GSM-терминал Fastrack Supreme

Терминал Fastrack Supreme (рис. 1) является универсальной аппаратно-программной платформой благодаря возможности загрузки собственных приложений разработчика и опциональных плат расширения, основанных на интерфейсе IES (Internal Expansion Socket). Терминал имеет посадочное место внутри корпуса под опциональную установку плат расширения IESM (Internal Expansion Socket Module) с 50-контактным разъемом AVX 14-5078-050-515-861 с шагом выводов 0,5 мм (рис. 2). В качестве внутреннего IES-интерфейса используется разъем GPC 24 5078 050 513 861 (Kyocera Elco), на который выведены следующие сигналы (рис. 3):

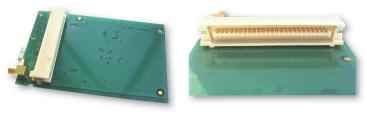

50-контактный разъем платы расширения
Рис. 2. 50-контактный разъем платы расширения

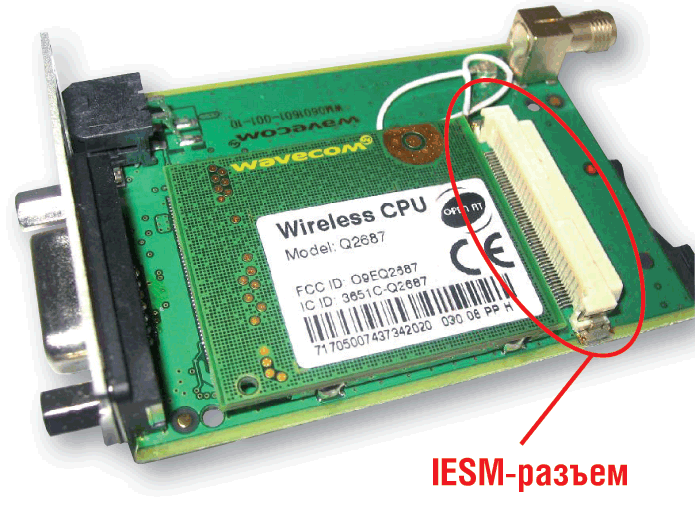

50-контактный внутренний разъем Fastrack Supreme

Рис. 3. 50-контактный внутренний разъем Fastrack Supreme

Наличие большого количества интерфейсов ввода-вывода, несколько напряжений питания и управляющих выводов позволяет реализовать в конструктиве Fastrack Supreme радиоэлектронное устройство любой сложности. Единственное, что ограничивает разработчика - это площадь печатной платы IESM (57x35 мм). Компания Wavecom, со своей стороны, предлагает 3 готовые платы расширения:

Каждая плата расширения поставляется с соответствующей алюминиевой заглушкой с креплением под 2 винта. В заглушке предусмотрены отверстия под внешние разъемы платы расширения (рис. 4).

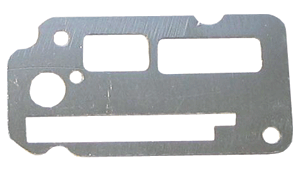

Заглушка платы расширения
Рис. 4. Заглушка платы расширения

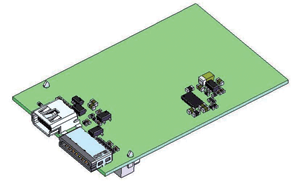

Плата расширения IESM-IO+USB
Рис. 5. Плата расширения IESM-IO+USB

Плата IESM-IO+USB (рис. 5) представляет собой расширитель портов ввода-вывода, объединенный с USB-интерфейсом (USB v2.0). Команда AT+WMFM = 0, 1, 3 используется для активации USB-интерфейса. Для нормальной работы в среде Windows необходимо установить специальный драйвер, который может быть загружен с сайта Wavecom. С помощью этого драйвера Fastrack Supreme может работать как стандартный GSM-модем с компьютерами, не имеющими установленного COM-порта. В качестве разъема USB-интерфейса используется разъем типа «Мини-USB» с шагом 0,8 мм (Molex: 54819-0572). Следующие линии ввода-вывода присутствуют на разъеме 16-Way IO Socket (рис. 6, табл. 1) с шагом выводов 0,625 мм (Kyocera Elco: 20 9257 016 001 013). В качестве внешней ответной части к этому разъему можно использовать вилку Kyocera Elco: 58-9257-000-000-012S

Таблица 1. Цоколевка разъема расширения портов ввода-вывода 16-Way IO-Socket

Вывод Описание Вывод Описание
1 RXD2 9 GPIO26
2 TXD2 10 AUX-DAC
3 CTS2 11 AUX-ADC
4 RTS2 12 SPI1-IO
5 GPIO23 13 SPI1-I
6 GPIO20 14 SPI1-CLK
7 GPIO27 15 SPI1-CS
8 GPIO19 16 GND

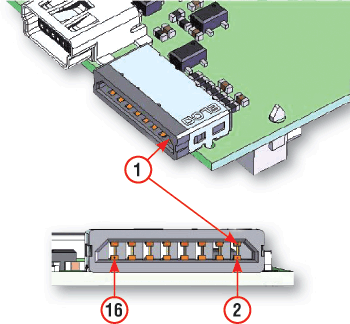

Разъемы платы расширения IESM-IO+USB
Рис. 6. Разъемы платы расширения IESM-IO+USB

Управление линиями ввода-вывода происходит под контролем пользовательской программы, написанной в среде разработки OPEN AT на языке Си. Возможно также управление с помощью внешних AT-команд, например:

Таблица 2. Линии GPIO-порта расширения 16-Way IO Socket
Линия Номер
вывода
Тип
линии
Напряжение Состояние
после
сброса
Мультиплекси-
рованы
с линией
GPIO19 8 I/O 2V8 Z нет
GPIO20 6 I/O 2V8 Не определено нет
GPIO23 5 I/O 2V8 Z нет
GPIO26 9 I/O Открытый коллектор Z SCL
GPIO27 7 I/O Открытый коллектор Z SDA

После сброса все линии GPIO настроены на ввод. Изменить конфигурацию портов можно с помощью команды AT+WIOM. Линии GPIO используют 2,8-вольтовую логику (табл. 2). Цифроаналоговый преобразователь имеет разрешающую способность 8 бит и генерирует выходное напряжение в диапазоне от 0 до 2,3 В. АЦП оцифровывает входное напряжение диапазона 0...2 В в выходной 10-разрядный код. Последовательный порт RS-232 поддерживает работу на следующих скоростях: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 бит/сек. Шина SPI работает в режиме «Мастер» (mode 0-3) и поддерживает 3- или 4-проводной интерфейс на скорости от 101,5 Кбит/с до 13 Мбит/с.

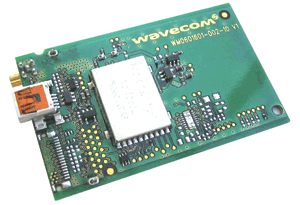

Плата расширения IESM-GPS+USB

Рис. 7. Плата расширения IESM-GPS+USB

Плата расширения IESM-GPS+USB (рис. 7) содержит GPS-модуль eMD1000K от компании eRide и представляет собой GPS-приемник с превосходными характеристиками по чувствительности (лучше -157 дБм). Плата IESM-GPS+USB имеет MMCX-разъем (рис. 8) для подключения внешней активной GPS-антенны с рабочим напряжением 3 В. Работоспособность GPS-части индицируется зеленым светодиодом, расположенным около MMCX-разъема. Светодиод светит постоянно, пока идет поиск сигналов спутников и мигает, когда GPS-приемник выдает действительные координаты. Благодаря новому программному модулю C-GPS терминал Fastrack Supreme в комплекте с платой расширения IESM-GPS+USB представляет собой практически готовый автомобильный навигатор. Однако следует помнить, что для нормальной работы GPS-части необходимо, чтобы программное обеспечение Fastrack Supreme включало программный модуль С-GPS Plug-in. Этот Plug-In присутствует по умолчанию в Fastrack Supreme серии 430. Для взаимодействия Fastrack Supreme c GPS-частью используется UART2 на скорости 57600 бит/с. Через 50-контактный IES-разъем на плату также подаются сигналы управления - разрешение LDO, сброс GPS-модуля и некоторые другие. Потребление платы расширения IESM-GPS+USB составляет 96 мА. Диапазон рабочих температур составляет -30...85°С, что соответствует аналогичным параметрам терминала Fastrack Supreme.

Разъем MMCX для GPS-антенны

Рис. 8. Разъем MMCX для GPS-антенны

Подробная документация на платы расширения IESM доступна покупателям продукции Wavecom по запросу.
FASTRACK SUPREME новый GSM-терминал

Получение технической информации, заказ образцов, поставка -
e-mail: wireless.vesti@compel.ru
