Журнал "Новости Электроники", номер 20, 2007 год.

Новые DC/DC-преобразователи Mean Well с дистанционным управлением

Сергей Кривандин, Антон Шайагзамов
Mean Well расширяет линейку монтируемых на плату DC/DC-преобразователей серии NSD с дистанционным включением/выключением, использующихся в системах распределенного питания. Серия NSD приходит на смену ныне снятой с производства серии ASD.







Преобразователи серии NSD10, NSD15 мощностью 10 или 15 Вт

Новая серия DC/DC-преобразователей NSD для монтажа на печатную плату (рис. 1) имеет увеличенное на порядок среднее время наработки на отказ: не менее 1,67 млн. часов для NSD10, не менее 1,73 млн. часов для NSD15, а также повышенную изоляцию вход-выход до 1500 В переменного тока для всех моделей серии.



Внешний вид преобразователей серий NSD10, NSD15
Рис. 1. Внешний вид преобразователей серий NSD10, NSD15

Новые DC/DC-преобразователи Mean Well серий NSD10 и NSD15 совпадают по размерам и расположению выводов со своими популярными предшественниками ASD10H и ASD15H, однако отличаются повышенной производительностью, экономичностью, и имеют ряд дополнительных функций.

Основные параметры преобразователей серий NSD10 и NSD15:

Устройства имеют универсальное применение, но разработаны специально для использования в следующих приложениях:

Варианты моделей приведены в таблице 1.

Таблица 1. Варианты моделей DC/DC-преобразователей серий NSD05, NSD10, NSD15
Наименование модели Pвых, Вт Uвх, В Uвых, В Iвых, А
DC/DC-преобразователи NSD05 мощностью 5 Вт в корпусе 1,6>² х 1² (40,6х25,4х8,1 мм)
NSD05-12S3 3,96 9,2...36 3,3 0-1,2
NSD05-12S5 5 5 0-1
NSD05-12S12 5,04 12 0-0,42
NSD05-12S15 4,95 15 0-0,33
NSD05-48S3 3,96 18...72 3,3 0-1,2
NSD05-48S5 5 5 0-1
NSD05-48S12 5,04 12 0-0,42
NSD05-48S15 4,95 15 0-0,33
DC/DC-преобразователи NSD10  в корпусе 2² х 1² (50,8х25,4х10 мм)
10 Вт, одиночный выход
NSD10-12S3 8,25 9,8...36 3,3 0,12-2,5
NSD10-12S5 10 5 0,1-2
NSD10-12S9 9 9 0,05-1,1
NSD10-12S12 9,96 12 0,04-0,83
NSD10-12S15 10,05 15 0,03-0,67
NSD10-48S3 8,25 22...72 3,3 0,12-2,5
NSD10-48S5 10 5 0,1-2
NSD10-48S9 9 9 0,05-1,1
NSD10-48S12 9,96 12 0,04-0,83
NSD10-48S15 10,05 15 0,03-0,67
10 Вт, двуполярный выход
NSD10-12D5 10 9,8...36 ±5 0,05-1
NSD10-12D12 10 ±12 0,02-0,42
NSD10-12D15 10 ±15 0,016-0,33
NSD10-48D5 10 22...72 ±5 0,05-1
NSD10-48D12 10 ±12 0,02-0,42
NSD10-48D15 10 ±15 0,016-0,33
DC/DC-преобразователи NSD15  в корпусе 2² х 1,5² (50,8х38,1х9,82 мм)
15 Вт, одиночный выход
NSD15-12S3 12,37 9,4...36 3,3 0,18-3,75
NSD15-12S5 15 5 0,15-3
NSD15-12S12 15 12 0,06-1,25
NSD15-12S15 15 15 0,05-1
NSD15-48S3 12,37 18...72 3,3 0,18-3,75
NSD15-48S5 15 5 0,15-3
NSD15-48S12 15 12 0,06-1,25
NSD15-48S15 15 15 0,05-1
15 Вт, двуполярный выход
NSD15-12D5 15 9,4...36 ±5   0,07-1,5
NSD15-12D12 15 ±12 0,03-0,62
NSD15-12D15 15 ±15 0,02-0,5
NSD15-48D5 15 18...72 ±5 0,07-1,5
NSD15-48D12 15 ±12 0,03-0,62
NSD15-48D15 15 ±15 0,02-0,5

Несмотря на то, что преобразователи NSD10, NSD15 имеют встроенный фильтр электромагнитных помех, рекомендуется на входе поставить дополнительный фильтр для повышения помехозащищенности. Схема фильтра и параметры его элементов приведены на рис. 2.



Схема подключения дополнительного входного фильтра к NSD10, NSD15



Рис. 2. Схема подключения дополнительного входного фильтра к NSD10, NSD15

Можно использовать, например, катушку индуктивности на 82 мкГн CDRH127/LDNP-820MC фирмы Sumida. Выбрать полярный конденсатор 680 мкФ из разнообразия, представленного на рынке, читателю предлагается самостоятельно.

Преобразователи серии NSD10, NSD15 оснащены встроенной функцией дистанционного включения/выключения, а изделия серии NSD15, кроме того, имеют возможность подстройки выходного напряжения. Подстройку используют либо для получения нестандартного значения питающего напряжения, либо для компенсации падения напряжения в подводящей линии, в случае, когда потребитель значительно удален от источника.

Для осуществления дистанционной подстройки выходного напряжения преобразователя NSD15 к его выводам 7 и 8 надо подключить внешний потенциометр (см. рис. 3).

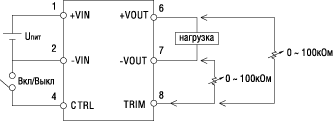

Схема дистанционного включения/выключения и подстройки выходного напряжения преобразователя серии NSD15



Рис. 3. Схема дистанционного включения/выключения и подстройки выходного напряжения преобразователя серии NSD15

Диапазон подстройки составляет ±5% от номинального значения для моделей с выходным напряжением 5 или 12 В и ±3% для моделей с выходом 15 В.

Для дистанционного включения/выключения преобразователей NSD10, NSD15 применяются сигналы уровней CMOS или TTL (открытый коллектор). Преобразователь включается при подаче на его вывод 4 напряжения не менее +5,5 В или разрыве цепи управления и отключается при подаче напряжения менее +2,5 В или закорачивании этой цепи на землю (см. схему на рис. 3).

Преобразователи серии NSD05 мощностью 5 Вт

Серия NSD05 - это расширение популярной линейки DC/DC-преобразователей NSD10 (ASD10), NSD15 (ASD15) в сторону меньшей мощности для активно развивающихся приложений, использующих распределенное питание: приборов промышленной автоматики, телекоммуникаций, систем безопасности и т.д. Преобразователь NSD05 может работать при температурах от -25 до 70°C без дополнительного охлаждения, таким образом, цена внедрения, по мнению поставщика, оказывается ниже, чем для любого другого преобразователя мощностью 5 Вт, представленного на рынке. Эти экономичные устройства хорошо подходят для приложений, использующих распределенное питание и преобразующих высокое напряжение питающей шины 24, 48 или 60 В в рабочее напряжение нагрузки 3,3; 5; 12 или 15 В. Преобразователи серии NSD05 имеют те же основные параметры, что и серии NSD10, NSD15: широкий вход 4:1, изоляцию вход-выход 1500 В постоянного тока, дистанционное управление включением/выключением, комплекс защит от короткого замыкания, перегрузки и перенапряжения. Внешний вид NSD05 приведен на рис. 4, а варианты моделей - в таблице 1.

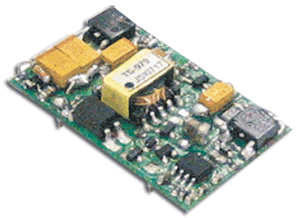

Внешний вид новых 5 Вт преобразователей NSD-05

Рис. 4. Внешний вид новых 5 Вт преобразователей NSD-05

DC/DC-преобразователи NSD05 имеют универсальное применение:

Среднее время наработки на отказ изделий NSD05 составляет не менее 900 тыс. часов. Как и вся продукция компании Mean Well, новые преобразователи серий NSD проходят испытания на заводе-изготовителе со стопроцентной нагрузкой. Преобразователи серии NSD имеют международные сертификаты:

Новые серии NSD05, NSD10, NSD15 DC/DC-преобразователей Mean Well с дистанционным управлением мощностью 5, 10 или 15 Вт позволяют организовать питание аппаратуры оптимальным образом, сэкономить энергию, выключая ненужные в данный момент блоки, и увеличить гибкость управления аппаратурой.

Напомним еще раз, что преобразователи серий NSD10, NSD15 являются новым поколением суперпопулярных изделий ASD10, ASD15. В новых сериях обеспечена полная совместимость по габаритам, расположению и назначению выводов, значительно улучшены электрические и механические параметры. Серия NSD05 является абсолютно новой, расширяет линейку преобразователей в сторону меньшей мощности и предназначена для современных малопотребляющих приборов.

Более подробная информация об этих и других DC/DC-преобразователях представлена на специализированном сайте по источникам питания http://ps.compel.ru/.
