Обзор источников питания Chinfa на DIN-рейку

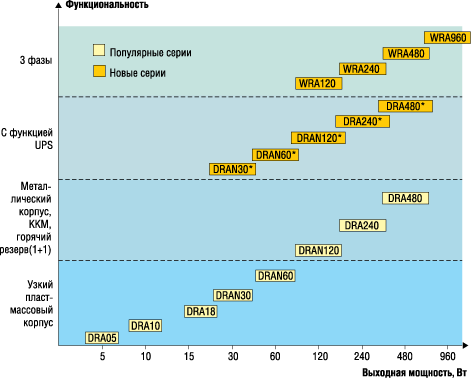

Тайваньская компания Chinfa выпускает источники питания для монтажа на DIN-рейку мощностью от 5 до 960 Вт. Обзор этих источников питания серий DRA, DRAN, WRA приведен на рис. 1.

В таблице 1 даны основные технические параметры преобразователей различных серий.

Имеются модели с входом 220 или 380 В переменного тока. Варианты выходного напряжения можно выбрать из стандартного ряда: 5, 12, 15, 24 или 48 В в зависимости от модели.

Основные параметры AC/DC-преобразователей Chinfa для монтажа на DIN-рейку:

• универсальный вход 90...265 В переменного тока или 120...370 В постоянного тока; 90...132 и 186...264 В переменного тока или 210...370 В постоянного тока (в зависимости от модели);
• защита от короткого замыкания, перегрузки;
• электрическая прочность изоляции 3 кВ переменного тока;
• точность установки выходного напряжения ±1%;
• диапазон подстройки выходного напряжения -10...+15%Uвых или 0...+15%Uвых (в зависимости от модели);
• нестабильность выходного напряжения при изменении входного напряжения в диапазоне 90...265 В: менее ±1%;
• нестабильность выходного напряжения при изменении нагрузки: менее ±2%;
• диапазон рабочих температур: -10...71°C или -25...71°C (в зависимости от модели);
• сертифицированы по UL/CUL/TUV/CE;
• встроенный входной фильтр.

Преобразователи, имеющие широкий вход 85...264 В переменного тока, рассчитаны для работы в сетях с напряжением 110, 115, 220 или 230 В. Кроме того, они не боятся провалов входного сетевого напряжения 220 В/50 Гц.

Источники питания серий DRAN и DRA могут работать на холостом ходу, что обеспечивает разработчику гибкость в обеспечении питания радиоэлектронной аппаратуры. Механическая подстройка выхода осуществляется с помощью потенциометра, расположенного на передней панели корпуса преобразователя.

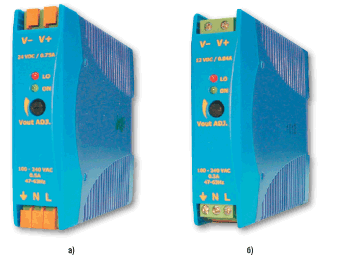

Модели DRA05, DRA10, DRA18, DRAN30, DRAN60, DRAN120, DRA240 и DRA480 имеют варианты исполнения: суффикс A означает наличие винтового разъема. Фото моделей DRA05 приведены на рис. 2.

Популярные изделия DRA30, DRA60 и DRA120 заменены на DRAN30, DRAN60 и DRAN120 соответственно. Новые модели являются полной улучшенной заменой прежних версий.

Отличительной особенностью линейки преобразователей компании Chinfa является наличие маломощных (менее 20 Вт) конверторов, что позволяет гибко подойти к организации питания в системах небольшой мощности и применить более дешевые маломощные преобразователи. Кроме того, модели мощностью 60 Вт и менее выпускаются в узких корпусах, что очень востребовано в шкафах с плотной компоновкой оборудования (см., например, рис. 3).

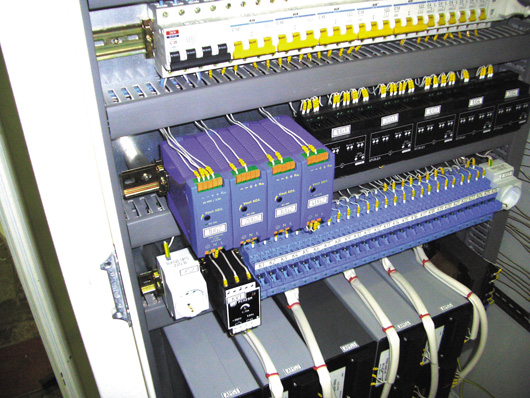

Рис. 3. Пример использования DRAN30 в шкафу промышленной автоматизации

Модели серий DRAN120, DRA240, DRA480 мощностью 120, 240 или 480 Вт имеют встроенный корректор коэффициента мощности (ККМ). Применение ККМ в составе источника питания уменьшает потери энергии, снижает уровень гармоник в сети и увеличивает КПД.

Источники питания этих серий можно включать в параллель для увеличения выходной мощности или создания горячего резерва по схеме (1+1). Для перевода источника питания в режим параллельной работы служит специальный переключатель «S/P», расположенный на передней панели преобразователя. Следует учитывать, что при параллельном включении преобразователей результирующая выходная мощность всегда меньше суммы мощностей включенных блоков из-за разброса параметров и потерь при перераспределении выходных токов.

Для индикации наличия выходного напряжения имеется зеленый светодиод «DC ON», о недостаточном уровне этого напряжения сигнализирует расположенный рядом красный светодиод «DC LO». Организовать дистанционный мониторинг состояния источника питания (включен, выключен) можно с помощью сигнала «RDY», контакты которого выведены на переднюю панель. В нормальном режиме встроенная схема контроля устанавливает выходы реле в нормально разомкнутое состояние. В случае аварии контакты замыкаются, аварийный сигнал можно подать на микроконтроллер или дополнительный светодиодный индикатор на передней панели шкафа.

Источники питания Chinfa с функцией UPS

Компания Chinfa предлагает линейку модулей DRAN и DRA для организации источников резервного питания мощностью от 30 до 480 Вт. Они предназначены для накопления и сохранения информации в разнообразном радиоэлектронном оборудовании таких отраслей, как [1]:

• промышленная автоматика;
• оборудование телекоммуникаций;
• системы передачи и хранения данных;
• охранно-пожарные системы;
• системы контроля доступа;
• системы распределенного питания;
• системы резервного питания.

Обозначения зарядных устройств Chinfa отличаются от обозначений источников питания, на основе которых они созданы, наличием суффикса «*». Варианты моделей, обозначения Chinfa и наименования для заказа приведены в [1]. Для ускорения обработки заказов мы просим заменять суффикс «*» на суффикс «UPS», например, вместо DRAN30-12, написать DRAN30-12 UPS.

Модули с функцией UPS имеют выход «RDY», который управляет процессом заряда батареи.

Для построения источника резервного питания к модулям серий DRAN и DRA с суффиксом «*» надо подключить кислотный аккумулятор 12, 24 или 48 В (в зависимости от модели), реле с одним контактом на замыкание и защитным диодом; предохранитель в цепи аккумуляторной батареи. Пример схемы приведен на рис. 4.

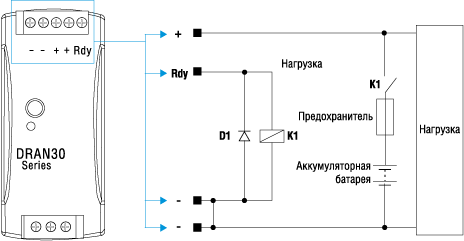

Рис. 4. Схема резервного питания нагрузки с помощью модулей DRAN30-xxA UPS, DRAN60-xxA UPS [1]

Такая система выполняет функции обычного источника питания и зарядного устройства аккумуляторной батареи. Выбрать параметры аккумуляторной батареи можно, зная ток нагрузки системы и необходимое время резерва [2].

Модули питания с функцией UPS можно применить и как обычные импульсные источники питания, и как основу для создания резервных источников питания.

На заводе в каждом модуле выставлено выходное напряжение, соответствующее напряжению заряда аккумуляторной батареи. Можно выставить любое напряжение в следующих пределах: 12...14 В для 12-вольтных моделей, 24...28 В для 24-вольных моделей и 48...55 В для 48-вольтных моделей.

Наиболее востребованы модели DRAN30-12A (30 Вт, 12 В) и DRAN60-12A (60 Вт, 12 В) для систем охранно-пожарной сигнализации и DRAN120-24A (120 Вт, 24 В) для систем промышленной автоматики.

Новые источники питания Chinfa с трехфазным входом

В 2007 г. компания представила новую линейку источников питания с трехфазным входом мощностью 120, 240, 480 и 960 Вт серий WRA120, WRA240, WRA480, WRA960. Внешний вид источников питания Chinfa с трехфазным входом приведен на рис. 5.

Рис. 5. Внешний вид источников питания Chinfa с трехфазным входом серий WRA240 (а)
и WRA960 (б)

Основные параметры этих серий:

• трехфазный вход 340...575 В переменного тока (4 провода);
• комплекс защит: от короткого замыкания, перегрузки, перенапряжения, перегрева;
• механическая подстройка выходного напряжения;
• электрическая прочность изоляции вход-выход: 3 кВ переменного тока;
• диапазон рабочих температур: -25...71°C;
• сертифицировано: UL, cUL, TUV, CE;
• встроенный корректор коэффициента мощности.

На передней панели имеется индикатор наличия/отсутствия выходного напряжения: светодиод светится зеленым или красным светом соответственно. Наличие специального сигнального выхода (релейный контакт) позволяет организовать дистанционный мониторинг состояния источника питания.

Модели мощностью 240 (WRA240-xx), 480 (WRA480-xx) и 960 (WRA960-xx) Вт можно включать параллельно по схеме (1+1) для обеспечения горячего резерва и увеличения мощности. Для перевода в режим параллельной работы используется специальный переключатель на передней панели. Следует соблюдать ограничения, указанные в фирменном описании: при параллельном включении выходной ток каждого модуля не должен превышать 90% от максимально допустимого значения. При этом при параллельном включении достижима мощность (0,9-2-P_{вых макс}).

В модулях с трехфазным входом используется непрерывный режим защиты от перегрузки с ограничением выходного тока. Эти источники можно использовать для питания емкостных нагрузок. В модулях серии WRA480 пользователь может самостоятельно задать режим защиты от перегрузки: непрерывный или прерывистый. Во втором случае происходит не ограничение выходного тока, а импульсное выключение/включение с задержкой аварийного выключения на 3 с и автоматическим включением через 30 с. Структурная схема источника питания WRA480 приведена на рис. 6.

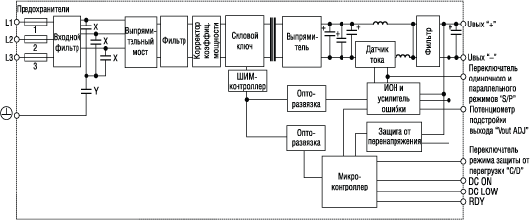

Рис. 6. Структурная схема источника питания Chinfa с трехфазным входом серии WRA480

Заключение

Источники питания Chinfa для монтажа на DIN-рейку предназначены для питания оборудования промышленной автоматики, «умного дома», систем безопасности и т.д. Значительно расширившаяся линейка позволяет разработчику выбрать оптимальный вариант питания по электрическим и конструктивным параметрам, обеспечить гибкость, вариативность и возможность развития системы питания. Предварительно выбрать серию и модель можно с помощью рис. 1 и табл. 1, а конкретную модель - обратившись на специализированный сайт по источникам питания http://ps.compel.ru/.
