Журнал "Новости Электроники", номер 3, 2008 год

Новые AC/DC-преобразователи PEAK для портативной аппаратуры

Константин Староверов

Статья посвящена обзору новой для компании PEAK продукции - модулей AC/DC-преобразователей мощностью 5...20 Вт для монтажа на печатную плату. Прежде компания PEAK была известна только как поставщик широкого ассортимента DC/DC-преобразователей мощностью от 0,25 до 60 Вт.

Преобразователи AC/DC находят широкое применение в устройствах с питанием от сети переменного тока в тех случаях, когда приоритетными задачами для построения каскада электропитания становятся например, сокращение сроков проектирования или уменьшение занимаемого пространства. Действительно, при разработке такой сложной и дорогостоящей техники, как, например, медицинское диагностическое оборудование или промышленные контрольно-измерительные системы, гораздо проще применить готовое решение AC/DC-преобразователя и направить все усилия на решение основных задач проекта. Применение AC/DC-преобразователя может оказаться безальтернативным при разработке портативных устройств с сетевым питанием и ограниченным пространством, когда невозможно применение обычного трансформатора ввиду его чрезмерно высокого профиля. Тот факт, что AC/DC-преобразователи поддерживают работу с изменяющимся в широких пределах входным напряжением (обычно 85...265 В) также придает электронной аппаратуре новое качество - способность нормально функционировать при питании от нестабильной сети, что очень актуально в странах СНГ.

Теперь помимо таких известных компаний, как Mean Well, TRACO и Chinfa, AC/DC-преобразователи выпускает также производитель DC/DC-преобразователей немецкая компания PEAK. Она выпустила первое семейство модулей питания PPM для монтажа на печатную плату. Устройства различаются по мощности, числу и уровню выходных напряжений.

Отличительные особенности:

Внешний вид преобразователей PPM приведен на рис. 1, а варианты моделей - в табл. 2.

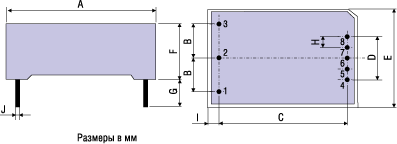

Таблица 1. Конструкция и размеры преобразователей PPM

Конструкция преобразователей PPM

  PPM05-XXXX PPM10-XXXX PPM15-XXXX PPM20-XXXX
A 48,5±0,5 55±0,5 62±0,5 70±0,5
B 12,5±0,5 17,5±0,3 17,5±0,3 20,0±0,3
C 40,5±0,5 47±0,5 54±0,5 62±0,5
D 16±0,3 20±0,3 20±0,5 23±0,3
E 36±0,5 45±0,5 45±0,5 48±0,5
F 20,5±0,5 20,5±0,5 22,5±0,5 23,5±0,5
G 4,0 min 4,0 min 4,0 min 4,0 min
H 4,0±0,3 5,0±0,3 5,0±0,3 5,75±0,3
I 4 4 4 4
J 1,0±0,1 1,0±0,1 1,0±0,1 1,0±0,1
Peak преобразователь PPM

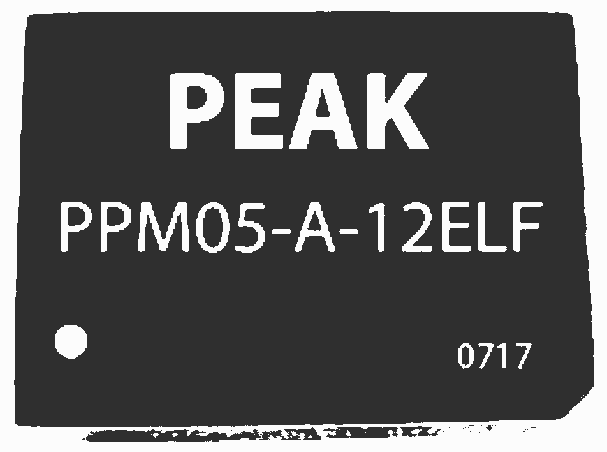

Рис. 1. Внешний вид преобразователей PPM

Таблица 2. Варианты моделей преобразователей PPM

Наименование Размеры
корпуса,
мм
Мощность,
Вт
Выход 1
(Vвых1/
Iвых1),
В/мА
Выход 2
(Vвых2/
Iвых2),
В/ мА
Пульсации
и шум, мВ
КПД
(typ),
%
E - модели с одним выходом
PPM5-A-05ELF 48,5х36х20,5 5 5/1000 - 50 76
PPM5-A-12ELF 12/420
PPM5-A-15ELF 15/330
PPM5-A-24ELF 24/230
PPM10-B-05ELF 55х45х20,5 10 5/2000 50 78
PPM10-B-12ELF 12/900
PPM10-B-15ELF 15/700
PPM10-B-24ELF 24/450
PPM15-C-05ELF 62х45х22,5 15 5/2800 50 80
PPM15-C-12ELF 12/1250
PPM15-C-15ELF 15/1000
PPM15-C-24ELF 24/625
PPM20-D-05ELF 70х48х23,5 20 5/3500 50 82
PPM20-D-12ELF 12/1600
PPM20-D-15ELF 15/1300
PPM20-D-24ELF 24/850
PPM20-C-48ELF 62х45х22,5 20 48/420   50 85
Z - модели с двумя разнополярными выходами (неизолированные)
PPM5-A-05ZLF 48,5х36х20,5 5 +5/500 -5/500 50 76
PPM5-A-12ZLF +12/210 -12/210
PPM5-A-15ZLF +15/160 -15/160
PPM10-B-05ZLF 55х45х20,5 10 +5/1000 -5/1000 50 78
PPM10-B-12ZLF +12/450 -12/450
PPM10-B-15ZLF +15/350 -15/350
PPM15-C-05ZLF 62х45х22,5 15 +5/1500 -5/1500 50 80
PPM15-C-12ZLF +12/650 -12/650
PPM15-C-15ZLF +15/500 -15/500
PPM20-D-05ZLF 70х48х23,5 20 +5/2000 -5/2000 50 82
PPM20-D-12ZLF +12/830 -12/830
PPM20-D-15ZLF +15/650 -15/650
ZS - модели с двумя изолированными выходами
PPM5-A-0505ZSLF 48,5х36х20,5 5 5/900 5/100 50 76
PPM5-A-0512ZSLF 5/750 12/100
PPM5-A-0515ZSLF 5/700 15/100
PPM5-A-0524ZSLF 5/600 24/100
PPM10-B-0505ZSLF 55х45х20,5 10 5/1800 5/200 50 78
PPM10-B-0512ZSLF 5/1500 12/200
PPM10-B-0515ZSLF 5/1400 15/200
PPM10-B-0524ZSLF 5/1000 24/200
PPM15-C-0505ZSLF 62х45х22,5 15 5/2800 5/200 50 80
PPM15-C-0512ZSLF 5/2500 12/200
PPM15-C-0515ZSLF 5/2400 15/200
PPM15-C-0524ZSLF 5/2000 24/200
PPM20-D-0505ZSLF 70х48х23,5 20 5/3400 5/600 50 82
PPM20-D-0512ZSLF 5/2800 12/500
PPM20-D-0515ZSLF 5/2500 15/500
PPM20-D-0524ZSLF 5/2500 24/300
D - модели с тремя выходами (один однополярный выход+один изолированный двуполярный выход)
PPM5-A-0505DLF 48,5х36х20,5 5 5/900 ±5/100 50 76
PPM5-A-0512DLF 5/700 ±12/100
PPM5-A-0515DLF 5/700 ±15/80
PPM5-A-0524DLF 5/700 ±24/50
PPM10-B-0505DLF 55х45х20,5 10 5/1800 ±5/100 50 78
PPM10-B-0512DLF 5/1600 ±12/100
PPM10-B-0515DLF 5/1400 ±15/100
PPM10-B-0524DLF 5/1000 ±24/100
PPM15-C-0505DLF 62х45х22,5 15 5/2600 ±5/200 50 80
PPM15-C-0512DLF 5/2000 ±12/200
PPM15-C-0515DLF 5/1800 ±15/200
PPM15-C-0524DLF 5/2000 ±24/100
PPM20-D-0505DLF 70х48х23,5 20 5/3200 ±5/400 50 82
PPM20-D-0512DLF 5/2500 ±12/300
PPM20-D-0515DLF 5/2800 ±15/200
PPM20-D-0524DLF 5/2000 ±24/200
*LF - бессвинцовое исполнение

Преобразователи предназначены для использования в различных портативных промышленных, офисных и гражданских приложениях. Их применение особенно привлекательно в оборудовании, которое требует сертификации на соответствие экологическим стандартам по уровню энергопотребления в дежурном режиме, а также международным стандартам по электромагнитной совместимости и безопасности IEC61000 и IEC60950.

Сведения о конструкции и размерах корпусов представлены в табл. 1. Модели с различным числом выходных напряжений отличаются назначением выводов (см. табл. 3).

Таблица 3. Назначение выводов

Выводы 1 2 3 4 5 6 7 8
E - один выход FG AC (N) AC (L) -Vo1 NP NP NP +Vo1
Z - два выхода FG AC (N) AC (L) -Vo2
NP COM NP +Vo1
D - три выхода FG AC (N) AC (L) -Vo1 +Vo1 -Vo2 COM +Vo2
ZS - два
изолир. выхода
FG AC (N) AC (L) -Vo1 +Vo1 NP -Vo2 +Vo2
AC (L) - подключение к сети переменного тока (фаза)
AC (N) - подключение к сети переменного тока (нейтраль)
FG - заземление
Vo - выходное напряжение
COM - общая цепь
NP - нет подключения

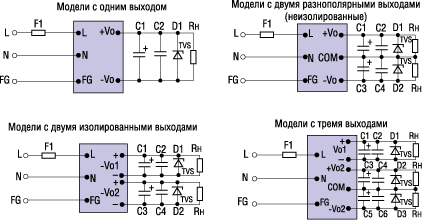

На рис. 2 показаны рекомендуемые схемы включения преобразователей, а значения параметров внешних компонентов для этих схем представлены в табл. 1.



Схемы включения преобразователей PPM



Рис. 2. Схемы включения преобразователей PPM

В таком включении преобразователи обеспечивают стабилизацию выходного напряжения с отклонением не более ±2%. Уровень нестабильности выходного напряжения при скачкообразном изменении нагрузки (10...90%) в общем случае лежит в пределах ±1...±5%. Преобразователи работают на частоте 150 кГц и после подачи питания формируют выходное напряжение с задержкой 80 мс. В системах распределенного питания полезной будет функция защиты от короткого замыкания и токовой перегрузки (порог срабатывания 115% от паспортного выходного тока). Все преобразователи рассчитаны на работу в температурном диапазоне -20...70°С при максимальной влажности окружающей среды 85% (без конденсации).

Таблица 4. Рекомендуемые значения параметров внешних компонентов, подключаемых к модулям PPM

Vвых,
В
С1/С3/
С5, мкФ/В
С2/С4/С6 F1 D1/D2
(подавитель)
Примечание
5 680/16 Керамический конденсатор 0,1 мкФ/50 В 1 А/250 В P6KE6.8A Выходные фильтрующие конденсаторы C1, C3 и C5 - электролитические. Рекомендуется использовать высокочастотные электролитические конденсаторы с малым внутренним сопротивлением. Паспортное напряжение конденсатора должно быть не менее чем на 80% больше выходного напряжения. C2, C4 и C6 предназначены для удаления ВЧ-шума. Для защиты нагрузки от действия повышенного напряжения поврежденного преобразователя рекомендуется использовать сапрессоры (D1, D2).
12 220/25 P6KE16A
15 220/25 P6KE20A
24 120/35 P6KE33A
