Журнал "Новости Электроники", номер 4, 2008 год

Вопросы читателей

  Заработает ли устройство, если в нем заменить микроконтроллер MSP430F169 на MSP430F2619?

Отвечает инженер по применению микроконтроллеров и DSP Алексей Пантелейчук

 Несмотря на то, что микроконтроллеры MSP430F261x могут рассматриваться как совместимые по выводам прямые замены MSP430F16x, существует несколько моментов, на которые стоит обратить особое внимание.

Больше всего повезло разработчикам, использующим MSP430F16x в 64-выводном корпусе LQFP, так как они могут напрямую заменить этот микроконтроллер на MSP430F261x в том же корпусе. Т.е. как корпус, так и площадь, занимаемая на печатной плате (PCB footprint) идентичны. Однако при переходе на устройства в 80-выводном LQFP-корпусе позволяет получить в распоряжение дополнительные порты ввода/вывода, хотя сам переход потребует аппаратной переработки приложения.

Практически все выводы MSP430F261x могут быть использованы для тех же целей, что и выводы MSP430F16x, кроме одного исключения. Если в приложении используется последовательный интерфейс USART микроконтроллера F16x в режиме I2C, прямую замену на F261x осуществить не получится из-за несовместимости по выводам (см. таблицу 1).

Сигналы
I2C
Вывод/сигнал F16x Вывод/сигнал F261x Комментарии
SDA вывод 29 (P3.1/SIMO0/SDA) вывод 29 (P3.1/UCB0SIMO/UCB0SDA) нет конфликта
SCL вывод 31 (P3.3/UCLK0/SCL) вывод 30 (P3.2/UCB0SOMI/UCB0SCL) меняется вывод

Кроме того, несмотря на то, что оба семейства программно совместимы, можно сказать, что в большинстве случаев, при переходе на новый микроконтроллер нельзя просто загрузить бинарный код MSP430F16x в MSP430F261x. В общем, потребуется перекомпоновать ПО на уровне исходных кодов с использованием необходимых заголовочных файлов, библиотек и соответствующего linker command file для MSP430F261x (lnk_msp430f2619.cmd для среды разработки Code Composer Essential, или lnk430F2619.xcl для IAR Embedded Workbench).

Подробнее о предпосылках и особенностях перехода на новое семейство микроконтроллеров см. Переход с микроконтроллеров MSP430F16x на MSP430F261x и Переход с микроконтроллеров MSP430F13x/14x на MSP430F23x/24x.



 Можно ли использовать трансиверы Chipcon компании Texas Instruments для передачи звука?

Отвечает инженер по системам беспроводной связи Всеволод Нестеров

Отвечает инженер по системам беспроводной связи

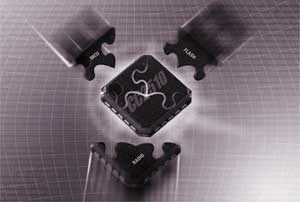

сс2510



Системы на кристалле CC2510 и CC2511 имеют в своем составе интерфейсы АЦП, ЦАП и I2S. Они предоставляют возможность применения CC2510 и CC2511 для передачи звука без использования внешнего аудио-кодека. Более подробную информацию можно получить из документа DN402, который выложен на сайте TI.
