Журнал "Новости Электроники", номер 4, 2008 год

Использование режимов пониженного энергопотребления РЧ-трансиверов

Всеволод Нестеров (КОМПЭЛ)

Многообразие режимов работы с пониженным энергопотреблением позволяет использовать современные радиочастотные трансиверы в устройствах с батарейным питанием. В статье рассказывается о режимах пониженного энергопотребления трансиверов Texas Instruments CC111xFx/CC251xFx/CC243x из производственной линейки Chipcon.

Трансиверы CC111xFx/CC251xFx/CC243x имеют пять основных режимов работы:

Активный режим: Режим полной функциональности. Включен внутренний стабилизатор напряжения и питание подается на ядро. Активны высокочастотные тактовые генераторы - либо по отдельности, либо оба вместе. Также работают либо RC-, либо кварцевый генератор 32,768 кГц, либо они оба одновременно.

Режим PM0: Аналогичен активному, но процессор находится в ждущем режиме, то есть код не выполняется.

Режим PM1: Включен внутренний стабилизатор напряжения и питание подается на ядро. Ни один из тактовых генераторов не работает. Работает либо RC-, либо кварцевый генератор 32,768 кГц. Система перейдет в активный режим по сигналу RESET, или по сигналу внешнего прерывания, или по срабатыванию таймера спящего режима.

Режим PM2: Питание на ядро не подается. Ни один из тактовых генераторов не работает. Работает либо RC-, либо кварцевый генератор 32,768 кГц. Система перейдет в активный режим по сигналу RESET, или по сигналу внешнего прерывания, или по срабатыванию таймера спящего режима. Информация о состоянии USB для трансивера CC2511Fx будет потеряна при вхождении в режим PM2. Таким образом, не следует использовать режим PM2 с USB.

Режим PM3: Питание на ядро не подается. Ни один из генераторов не работает. Система перейдет в активный режим либо по сигналу RESET, либо по сигналу внешнего прерывания. Информация о состоянии USB для трансивера CC2511Fx будет потеряна при вхождении в режим PM3. Этот режим также не следует использовать с USB.

Требуемый режим выбирается установкой битов SLEEP.MODE. После установки этих битов необходимо установить биты IDLE в регистре PCON SFR, что переведет трансивер в выбранный режим. Надо заметить, что при SLEEP.MODE?0 прерывания и переключение между генераторами блокированы. Также надо соблюдать гарантированное время нахождения тактовых генераторов в режимах пониженного энергопотребления. Если это время будет меньше, чем указано в описаниях, то могут быть коллизии.

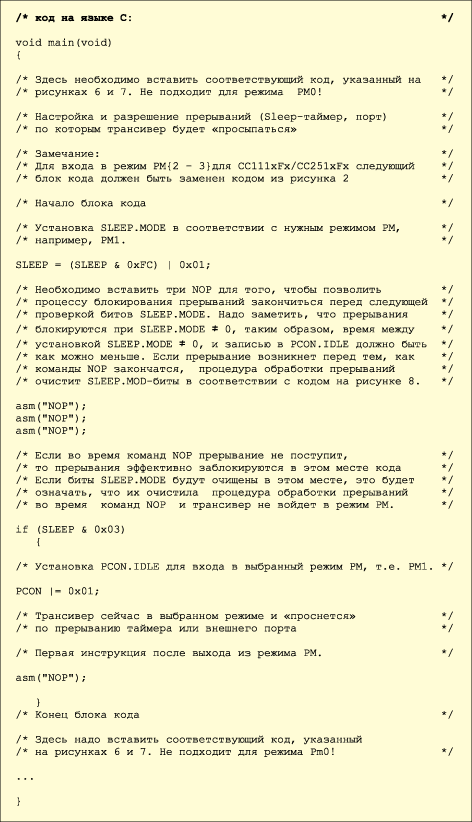

На рисунке 1 указан пример кода на языке С для перевода трансиверов в режимы PM0-PM3.



Пример кода на языке С для перевода трансиверов в режимы PM0...PM3



Рис. 1. Пример кода на языке С для перевода трансиверов в режимы PM0...PM3

Для трансиверов CC111xFx/CC251xFx при «пробуждении» из режимов PM{2-3} есть небольшая вероятность того, что SLEEP.MODE-биты будут ошибочно установлены в отличное от нуля значение перед тем, как бит PCON.IDLE будет очищен микроконтроллером. Вследствие этого трансиверы CC111xFx/CC251xFx немедленно вновь перейдут в режим PM{2-3}. Так как причина пробуждения (прерывание) все еще будет активна в этот момент, трансиверы CC111xFx/CC251xFx «проснутся» и снова перейдут в режим PM{2-3}, что приведет к зависанию, из которого можно выйти только по сигналу RESET.

Для того чтобы быть уверенным, что биты SLEEP.MODE установлены в 0, рекомендуется передавать посредством DMA-передачи определенное количество байт в регистр SLEEP. Этот регистр переключается записью DMAREQ.DMAREQx битов непосредственно перед записью бита PCON.IDLE, однако это требует определенных условий:

  • Трансивер CC111xFx/CC251xFx должен работать на максимально возможной частоте HS RC-генератора.
  • Генератор HS XOSC должен быть отключен
  • Кэш-память должна быть отключена

Следующий код на рисунке 2 предполагает, что трансивер CC111xFx/CC251xFx уже работает на максимально возможной скорости HS RC-генератора.

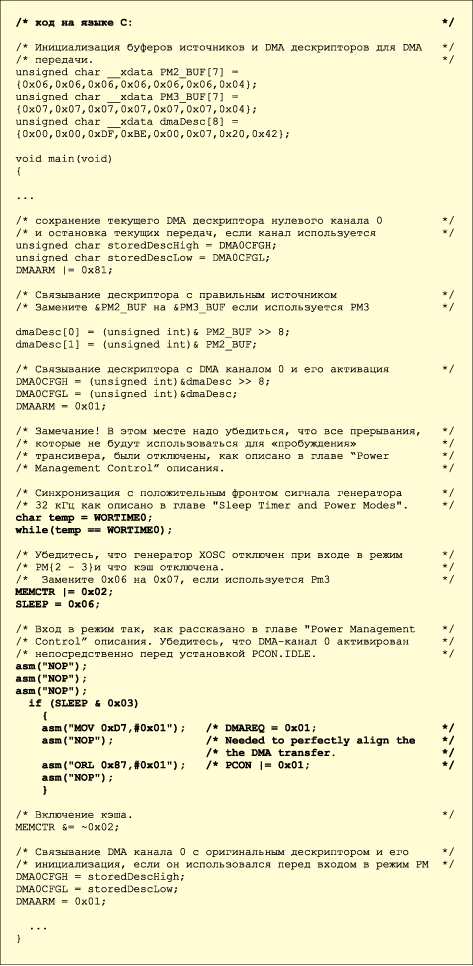

Пример кода для начала DMA-передачи



Рис. 2. Пример кода для начала DMA-передачи

Код, выделенный жирным цветом, критичен ко времени выполнения, поэтому должен быть использован без изменений.

Трансивер CC243x не имеет таких проблем с пробуждением, как CC111xFx/CC251xFx. Таким образом, процедура ввода CC243x в режим PM{2-3} такая же, как описана на рисунке 1. Надо лишь заметить, что CC243x должен вводиться в режим PM{2-3} на максимально возможной скорости HS RC-генератора. Однако в кристаллах версии D для CC243x есть другая проблема с «пробуждением» из режимов PM{2-3}.

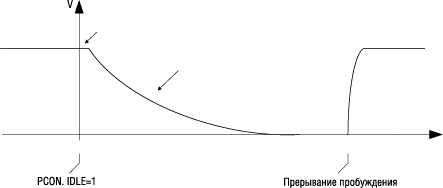

Трансивер CC243x имеет встроенный регулятор, который выдает напряжение 1,8 В для питания ядра при входных 2,0...3,6 В. Типичное напряжение в режиме PM{2-3} показано на рисунке 3.



Напряжение на регуляторе в режиме PM{2 - 3}



Рис. 3. Напряжение на регуляторе в режиме PM{2 - 3}

Проблема заключается в том, что если прерывание на «пробуждение» поступает в момент, когда напряжение на выходе регулятора находится в пределах 0,5...1,6 В, то это может привести к зависанию ядра, потерям данных в оперативной памяти и регистрах и другим проблемам (рис. 4).

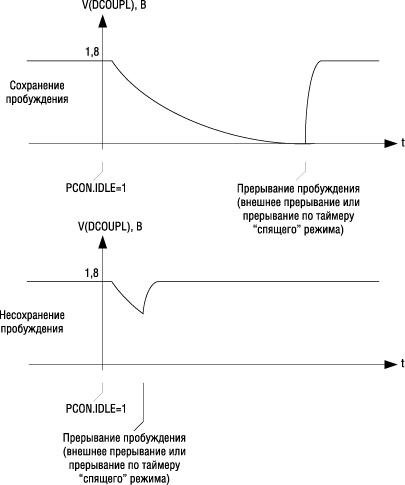

Гарантированные и негарантированные «пробуждения» трансивера СС2430



Рис. 4. Гарантированные и негарантированные «пробуждения» трансивера СС2430

Для борьбы с этим явлением рекомендуется использование внешнего регулятора (рис. 5).

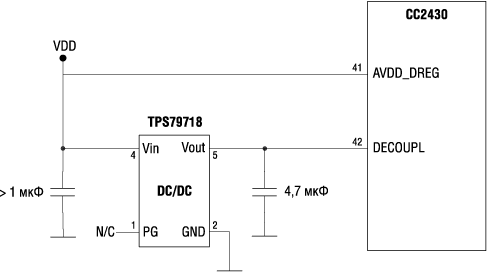

Принципиальная схема применения внешнего регулятора напряжения



Рис. 5. Принципиальная схема применения внешнего регулятора напряжения

При возвращении трансиверов CC111xFx/CC251xFx (рис. 6) и СС243х (рис. 7) в активный режим важно правильно сделать проверку/инициализацию генераторов.

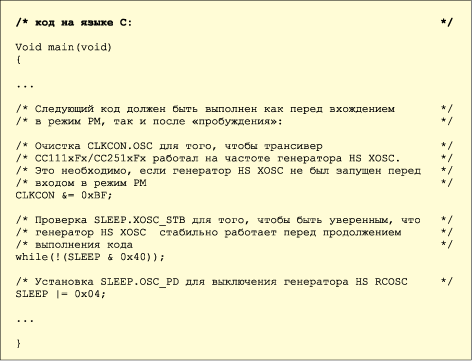

Проверка/инициализация генераторов для CC111xFx/CC251xFx



Рис. 6. Проверка/инициализация генераторов для CC111xFx/CC251xFx

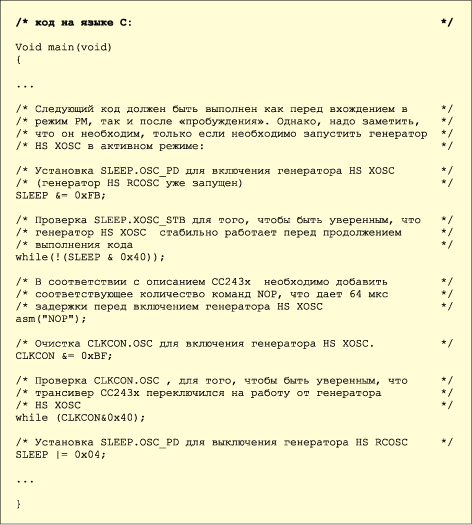

Проверка/инициализация генераторов для СС243х



Рис. 7. Проверка/инициализация генераторов для СС243х

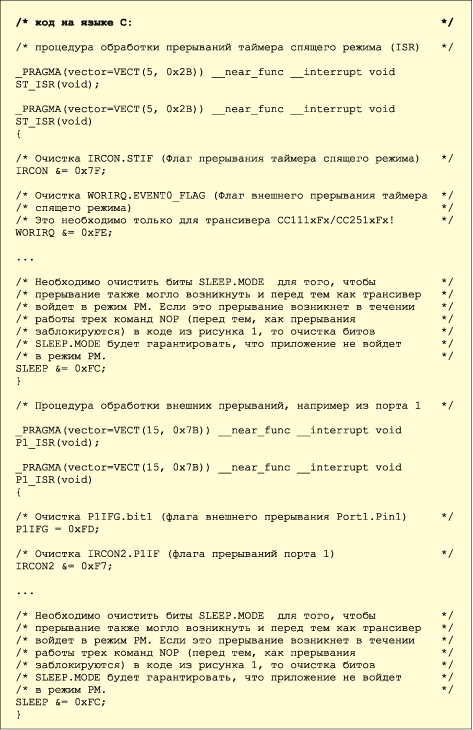

Собственно код возвращения в активный режим для трансиверов CC111xFx/CC251xFx/CC243x:показан на рисунке 8.



 Код возвращения в активный режим



Рис. 8. Код возвращения в активный режим

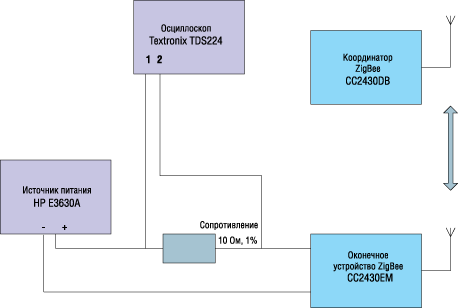

При использовании для питания трансиверов аккумуляторов важно знать, за какое время устройство разрядит используемый элемент. Для определения потребления можно использовать следующую схему (рис. 9) на примере ZigBee-трансиверов CC2430.



Блок-схема изменения потребления тока



Рис. 9. Блок-схема изменения потребления тока

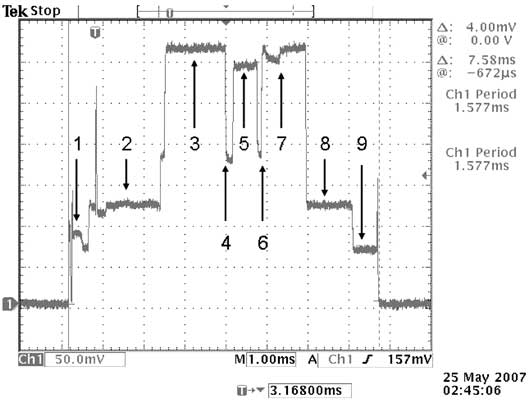

На экране осциллографа измерения могут выглядеть примерно так, как показано на рисунке 10.



Вид измерений на экране осциллографа



Рис. 10. Вид измерений на экране осциллографа

Итого имеем следующие данные, обобщенные в таблице 1.

Таблица 1. Потребляемые токи в каждом из режимов
Интервал Описание Ток,
мА
Длительность,
мс
Потребление,
мА/мс
1 Переход из спящего режима
в режим генератора
HS RCOSC 16 МГц
0,75 0,49 0,3675
2 Переход в режим генератора
 HS XOSC 32 МГц
12 1,8 21,6
3 CMSA/CA алгоритм. Трансивер в режиме приема. 31 1,6 32,86
4 Переключение из режима приема в режим передачи 18 0,19 3,42
5 Передача пакетов. Трансивер в режиме передачи. 29 0,58 16,82
6 Переключение из режима передачи в режим приема 18 0,11 1,98
7 Прием подтверждения от координатора. Трансивер в режиме приема 31 1,1 34,1
8 Обработка пакетов.
Ядро в режиме 32 МГц
12 1,1 13,2
9 Переход в спящий режим
(PM0 ® PM2).
Ядро в режиме 16 МГц.
7 0,62 4,34

Вычисляем общее потребление, оно получается 128,7 мА/мс.

Попробуем рассчитать время жизни батареи при односекундных интервалах опроса:

Потребление во время опроса:

Потребление во время сна:

Общее потребление в сутки:

Если питать устройство от двух последовательно соединенных 1,5 В батарей емкостью, например 3,1 А/ч, то время жизни батарей составляет 1000 дней.

Таким же образом можно рассчитать время жизни батарей и при других значениях интервала опросов.

Литература

1. Application Note AN053 Measuring power consumption with CC2430 & Z-Stack

2. Design Note DN106 Power Modes in CC111xFx, CC243x, and CC251xFx

3. Application Note AN044 CC2430 Revision D, Power Modes.
