Журнал "Новости Электроники", номер 11, 2008 год.

Управление изолированным затвором IGBT. Основные положения, Часть 1.

Маркус Хермвиль (SEMIKRON Int. GmbH), Андрей Колпаков (ООО СЕМИКРОН)
Любому разработчику электроники знаком термин ╚драйвер╩. В═силовой электронике так называют микросхему или устройство, управляющее полупроводниковым модулем (MOSFET, IGBT, тиристор и т.д.) и выполняющее защитные и сервисные функции. Главной задачей, решаемой схемой управления затвором, является согласование уровней импульсов, вырабатываемых контроллером, с сигналами управления входами силовых ключей. В статье рассматриваются базовые принципы управления изолированным затвором, даются рекомендации по расчету характеристик и выбору устройств управления.

Характеристика затвора и динамические свойства IGBT

Драйвер изолированного затвора MOSFET/IGBT, как связующее звено между контроллером и силовым каскадом, является одним из ключевых компонентов преобразовательного устройства. Характеристики схемы управления во многом определяют параметры самого преобразователя - величину статических и динамических потерь, скорость переключения, уровень электромагнитных помех. С этой точки зрения расчету режимов управления и выбору драйвера следует уделять самое пристальное внимание.

Поведение IGBT в динамических режимах в первую очередь зависит от значения емкостей затвора, а также внутреннего и внешнего импеданса цепи управления.



Паразитные емкости IGBT



Рис. 1. Паразитные емкости IGBT

На рисунке 1 показаны основные паразитные емкости переходов, нормируемые в технических характеристиках:

CGE - емкость «затвор - эмиттер»;

CCE - емкость «коллектор - эмиттер»;

CGC - емкость «затвор - коллектор» (или емкость Миллера).

Емкости затвора не изменяются с температурой, а их зависимость от напряжения «коллектор-эмиттер» становится более выраженной при снижении значения VCE. Заряд затвора QG, определяемый значениями CGC и CGE, является ключевым параметром при расчете мощности, рассеиваемой схемой управления.

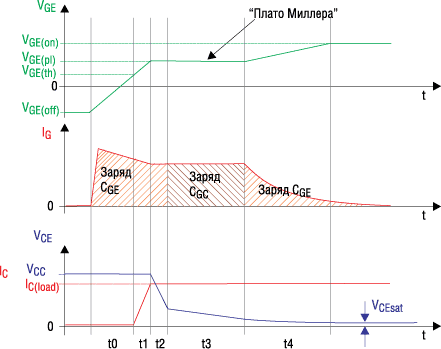

Поведение IGBT при его открывании полностью определяется характеристикой заряда затвора. Упрощенные эпюры напряжения «затвор-эмиттер» VGE, тока затвора IG, тока коллектора IC и напряжения «коллектор-эмиттер» VCE в процессе перехода транзистора в насыщенное состояние представлены на рисунке 2.



Упрощенные эпюры процесса включения IGBT



Рис. 2. Упрощенные эпюры процесса включения IGBT

Процесс включения IGBT условно можно разделить на три этапа, которые связаны с первичным зарядом входной емкости CGE, зарядом емкости Миллера C и, наконец, полным зарядом CGE, идущим до насыщения транзистора.

Рассмотрим более подробно процесс включения транзистора, эпюры которого представлены на рисунке 2. На отрезке времени t0 происходит начальный заряд входной емкости затвора CGE. Для упрощения будем считать, что заряд производится постоянным током, поэтому данному этапу соответствует первый линейный участок нарастания напряжения VGE, который продолжается до момента времени t1. В этой точке напряжение затвора достигает порогового значения отпирания транзистора VGE(th). В зависимости от свойств транзистора и импеданса цепи управления, ток затвора IG на данном участке может достигать значения в несколько десятков Ампер. Поскольку до точки t1 напряжение затвора находится ниже порога отпирания, отсутствует ток коллектора IC, а напряжение «коллектор-эмиттер» V остается равным напряжению питания VCC.

Как только сигнал управления становится выше порогового значения, начинается включение IGBT, характеризующееся ростом тока коллектора до значения, ограничиваемого нагрузкой (ICload). Сказанное справедливо при использовании идеального оппозитного диода, в реальных схемах амплитуда тока в момент включения несколько превышает величину ICload. Причиной этого является процесс обратного восстановления диода, в результате чего ток восстановления Irr добавляется к IC на время перехода диода в непроводящее состояние. Именно поэтому напряжение VCE на отрезке времени t1 остается на прежнем уровне.

Далее сигнал управления затвором достигает величины VGE(pl), носящей название «плато Миллера», она поддерживается в течение промежутков времени t2 и t3. На этом же этапе после полного выключения оппозитного диода начинается спад напряжения коллектора VCE, скорость которого dVCE/dt во время t2 достаточно высока. Она снижается на промежутке t3, в течение которого транзистор переходит в насыщенное состояние. Все это время в соответствии с графиком, приведенным на рисунке 1b, емкость Миллера CCG возрастает и заряжается частью тока затвора I, что и обусловливает стабилизацию сигнала управления затвором на уровне VGE(pl).

В начале временного отрезка t4 транзистор уже полностью включен, а емкость CCG - заряжена. Экспоненциально спадающий ток затвора продолжает поступать во входную емкость CGE, доводя напряжение на ней до максимального значения VGE(on), определяемого схемой управления. В конце данного этапа величина VCE достигает своего минимума, называемого напряжением насыщения VCEsat.

При выключении транзистора описанные процессы происходят в обратном порядке.

Измерение характеристик затвора

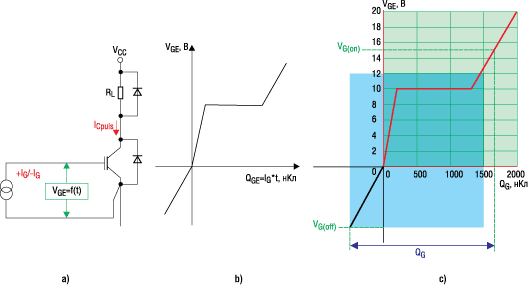

На рисунке 3а показана схема, которая может быть использована для измерения заряда затвора. Включение и выключение IGBT производится от источника стабилизированного тока +IG/-IG.



Рис. 3. а) схема измерения заряда затвора, b) типовая характеристика затвора VGE = f(t) « VGE = f(QG), c) экстраполяция характеристики



Рис. 3. а) схема измерения заряда затвора, b) типовая характеристика затвора VGE = f(t) « VGE = f(QG), c) экстраполяция характеристики

К транзистору прикладывается напряжение питания VCC, амплитуда импульса тока коллектора ICpulse ограничена величиной нагрузки RL. Поскольку ток затвора стабилен, напряжение VGE изменяется линейно на каждом временном участке, так же линейно, в соответствии с соотношением QG = IG × t идет накопление заряда. Вследствие этого, изменение напряжения на затворе оказывается эквивалентно характеристике затвора: VGE = f(t) « VGE = f(QG), как показано на рисунке 3b. Данный метод определения характеристики QG описан в документе IEC 60747-9, Ed.2: «Semiconductor Devices - discrete Devices - Part 9: Insulated-Gate Bipolar Transistors (IGBT).

Если в спецификации транзистора приводится только положительная область характеристики, то суммарное значение QG может быть определено с помощью экстраполяции, как показано на рисунке 3с. Светло-зеленый прямоугольник представляет собой квадрант величин, нормированных в технических характеристиках. С помощью параллельного переноса этой зоны вдоль графика QG до значения VG(off) можно получить характеристику, расположенную в 1 и 3 квадрантах.

Заряд затвора QG можно также определить расчетным способом на основании величины входной емкости Ciss:

QG = CG × (VG(on) - VG(off)), где CG = kC × Ciss

Коэффициент пересчета емкости затвора kC определяется в соответствии с выражением kC = QG(ds)/(Cies × (VG(on) - VG(off))),

где QG(ds) - номинальное значение заряда, нормируемое в спецификациях при заданных напряжениях управления VG(on)/VG(off).

Ток затвора и выходная мощность драйвера

Мощность, необходимая драйверу для коммутации IGBT, является функцией частоты коммутации fsw и энергии E, необходимой для заряда и разряда емкостей затвора. Таким образом, выходная мощность схемы управления изолированным затвором PGD(out) определяется по следующей формуле: PGD(out) = E × fsw.

В свою очередь величина Е зависит от значения заряда затвора QG и перепада управляющего напряжения dVG: E = QG × (VGon - VGoff). Отсюда результирующее выражение для определения мощности драйвера: PGD(out) = QG × (VGon - VGoff) × fsw.

Еще одним важным параметром является величина тока затвора IG, которого должно быть достаточно для коммутации упомянутых выше емкостей и, следовательно, для переключения IGBT. На рисунке 4 показано, как распределяется ток управления затвором IGBT IG между его входными емкостями CGE и CGC.



Емкости и токи затвора



Рис. 4. Емкости и токи затвора

Минимальная величина IG может быть рассчитана следующим образом: IG=IGE + IGC = QG × fsw.

В свою очередь пиковое значение тока затвора IGpeak, определяющее скорость перезаряда QG, непосредственно влияет и на скорость переключения IGBT. При увеличении значения IGpeak сокращается время включения ton и выключения toff и соответственно уменьшаются коммутационное потери. Это неизбежно влияет и на другие важные динамические свойства IGBT, например, на величину коммутационного всплеска напряжения при выключении, зависящего от скорости спада тока di/dt. С этой точки зрения повышение скорости коммутации является в большей степени негативным фактором, снижающим надежность работы устройства.

Теоретическое пиковое значение тока затвора определяется по формуле IGpeak = (VG(on) - VG(off))/(RG + RG(int)), где RG(int) - внутренний импеданс цепи управления, включающий резистор, устанавливаемый внутри модуля IGBT. На практике амплитуда тока оказывается несколько меньше расчетного уровня из-за наличия распределенной индуктивности цепи управления.

Максимально допустимое значение выходного тока, как и минимальная величина RG, как правило, указывается в спецификации драйвера. Необходимо учесть, что несоблюдение требований по ограничению предельной величины IGpeak может привести к выходу схемы управления из строя.

Выбор драйвера

При выборе устройства управления затвором IGBT необходимо принимать во внимание следующие требования:

С помощью приведенных выше формул и выражений разработчик может определить все необходимые параметры схемы управления затвором. Для автоматизации этого процесса специалисты компании SEMIKRON разработали простую программу DriverSEL, позволяющую определить все необходимые параметры и произвести выбор соответствующего драйвера.

Программа DriverSEL доступна для свободного пользования на сайте компании http://www.semikron.com/ . Следует отметить, что она позволяет проводить анализ режимов работы схемы не только при управлении модулем IGBT (или их параллельным соединением) SEMIKRON, но и любого другого производителя. В первом случае параметры цепи затвора берутся из встроенной базы данных, во втором они должны быть описаны пользователем с помощью меню «User Defined Module Parameters».

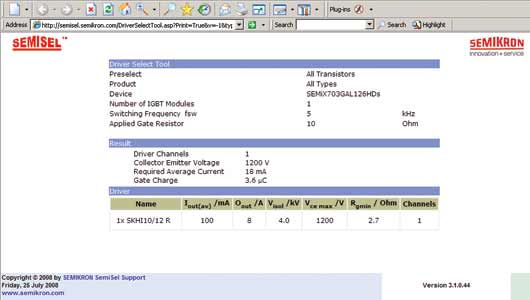

На рисунке 5 показано рабочее окно программы DriverSel, состоящее из трех фрагментов: меню ввода данных, результаты расчетов и типы драйверов, рекомендуемые SEMIKRON для заданных режимов работы.



Рабочее окно программы DriverSel



Рис. 5. Рабочее окно программы DriverSel

Для расчета DriverSel необходима следующая информация:

1. тип модуля (в данном случае SEMiX 653GD176HDc), при этом программа получает из базы данных информацию о заряде затвора QG, рабочем напряжении и конфигурации модуля;

2. количество параллельно соединенных модулей - это число позволяет определить суммарный заряд затвора, на основании чего производится расчет мощности, рассеиваемой драйвером;

3. рабочая частота fsw - информация, также необходимая для определения рассеиваемой мощности;

4. номинал резистора затвора.

Если выбрать режим «User Defined Module Parameters» (параметры модуля, определяемые пользователем), то появится дополнительное меню, состоящее из трех окон:

Для корректной работы DriverSel, требуется указать два значения заряда затвора: для напряжения открывания транзистора +15 В и напряжения запирания -8 В.

Величина резистора затвора RG необходима для вычисления пикового тока управления. На основании полученных данных программа будет выбирать драйвер с соответствующим значением предельного тока. Если номиналы резисторов для режимов включения и выключения RGon/RGoff различаются, то нужно использовать минимальное значение. Если величина резистора неизвестна, можно задать величину 10 Ом, при этом необходимо учесть, что рекомендуемое минимальное значение RGmin будет показано в результатах расчетов.

Введя требуемые данные, Вы получите в результате рекомендации «Suggestion for SEMIKRON IGBT driver» в виде, представленном в нижней части рисунка 2:

Программа выдает замечание «A suitable driver could not be found», если для заданных условий корректно выбрать устройство управления невозможно. Это может быть в случае, если суммарный заряд затвора оказывается недопустимо большим (большое количество параллельно соединенных модулей), слишком велика частота коммутации или указанный резистор затвора меньше минимально возможного значения.

Литература

1. Материалы сайта http://www.semikron.com/

2. Application Manual Power Modules, SEMIKRON International

3. M. Hermwille, «Plug and Play IGBT Driver Cores for Converters», Power Electronics Europe Issue 2, pp. 10-12, 2006

4. M. Hermwille, «Gate Resistor - Principle and Application», Application Note AN-7003, SEMIKRON

5. P. Bhosale, M. Hermwille, «Connection of Gate Drivers to IGBT and Controller», Application Note AN-7002, SEMIKRON

6. IEC 60747-9, Ed.2: Semiconductor Devices - Discrete Devices - Part 9: Insulated-Gate Bipolar Transistors (IGBTs)

7. M. Hermwille, IGBT Driver Calculation, Application Note AN-7004, SEMIKRON

8. А. Колпаков. «DriverSEL - простой и эффективный инструмент разработчика». Силовая Электроника ╧2, 2005.
