Журнал "Новости Электроники", номер 3, 2009 год.Параллельно-последовательные преобразователи SN65HVS88x с цифровым входом для индустриального применения
В устройствах, предназначенных для управления технологическими процессами, промышленной автоматизации, сбора данных, измерительном и испытательном оборудовании всегда актуальны проблемы упрощения проектирования, уменьшения габаритов плат и снижения энергопотребления. Для решения этих задач компания Texas Instruments предлагает семейство высокоинтегрированных параллельно-последовательных преобразователей SN65HVS88x (таблица 1).
Таблица 1. Микросхемы серии SN65HVS88x
| Наименование | SN65HVS880 | SN65HVS882 | SN65HVS885 |
|---|---|---|---|
| Напряжение питания, В | 18...30 | 10...34 | 4,5...5,5 |
| Интерфейс | SPI | SPI | SPI |
| Число входов | 8 | 8 | 8 |
| Максимальная скорость данных, кб/с | 1000 | 1000 | 1000 |
| Выводы/Корпус | 28HTSSOP | 28HTSSOP | 28HTSSOP |
| Защита от перегрева | есть | есть | есть |
| Время задержки, мс | 0, 1, 3 | 0, 1, 3 | 0, 1, 3 |
| Входной ток, мА | 0,2...5,2 | 0,2...5,2 | 0,2...5,2 |
| Входное напряжение, В | 0...30 | 0...34 | 0...34 |
| Мониторинг входного напряжения | есть | нет | нет |
| Рабочая температура, С° | -40...85 | -40...125 | -40...125 |
Одна микросхема содержит восемь цифровых каналов с возможностью нормализации входных сигналов до 5 В. SN65HVS88x применяются в системах ввода с высокой плотностью, когда необходимо собирать показания с большого числа различных датчиков, а количество входных каналов процессора ограничено.
Типовая схема измерительного тракта на микросхеме SN65HVS885 показана на рис. 1

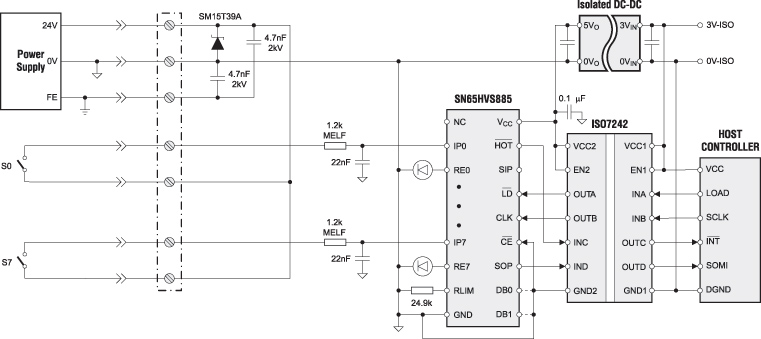

Рис. 1. Пример типового цифрового измерительного тракта на SN65HVS885
SN65HVS88x объединяет несколько ключевых функций, которые обычно выполняются с помощью внешних компонентов. Высокая плотность интеграции, применяемая в микросхемах, позволяет разработчикам сократить общую площадь печатной платы до 60 процентов по сравнению с типовыми решениями, в которых используется несколько различных устройств. С помощью интерфейса SPI можно связать несколько микросхем, что позволяет сократить число изолированных каналов и выводов контроллера, требующихся для модулей ввода с большим числом каналов (рис. 2).

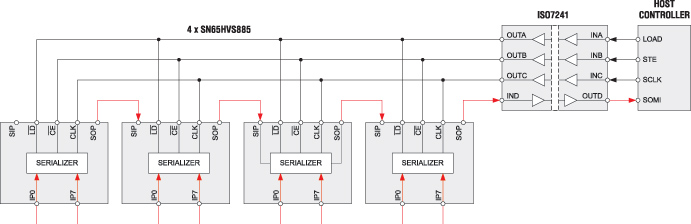

Рис. 2. Каскадное соединение микросхем серии SN65HVS88x для 32 цифровых входов с использованием одного цифрового изолятора ISO7241
Встроенный регулятор напряжения преобразует входное напряжение в указанном диапазоне в уровень 5 В, пригодный для питания изолирующих устройств или контроллера.
В дополнение у микросхем семейства SN65HVS88x есть программируемая функция фильтрации дребезга, которая позволяет исключить из обработки импульсы помех до 3 мс на шумящих линиях ввода, что уменьшает число внешних компонентов, например фильтров и программных решений. Эти особенности помогают, с одной стороны, сократить стоимость системы ввода, с другой – упростить проектирование и тем самым ускорить вывод изделий на рынок.
Настраиваемый предел значения входного тока дает возможность использовать всего один резистор для задания максимального входного тока в диапазоне от 200 мкА до 5,2 мА, что сокращает рассеиваемую мощность до 50 % в типовых индустриальных приложениях. Встроенный температурный датчик позволяет отслеживать температуру корпуса и осуществлять безопасное отключение.
Простота проектирования схем с использованием микросхем серии SN65HVS88x и оперативная доставка образцов от TI помогает в кратчайшие сроки начать процесс разработки. Для еще большего упрощения разработок TI предлагает использовать цифровые измерительные тракты на основе таких компонентов как четырехканальные цифровые изоляторы ISO7241 и ISO7242, изолированный DC/DC-преобразователь DCR022405, и 32-разрядные DSP-контроллеры серии TMS320F28x.
