Журнал "Новости Электроники", номер 6, 2009 год.Источники питания S8VS: сверхкомпактный размер, светодиодный дисплей

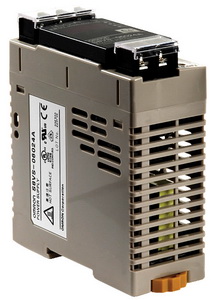

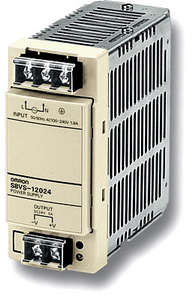

S8VS – идеальный источник питания от Omron для производителей оборудования. Он оснащен трехразрядным семисегментным светодиодным дисплеем, показывающим данные о выходном напряжении, токе и пиковом значении тока для более быстрой и простой диагностики. Также имеется встроенное устройство контроля времени наработки и прогнозирования срока службы. Благодаря компактному размеру источника питания он занимает меньше пространства, чем модели конкурентов. Установка на DIN-рейку значительно упрощается из-за удобной системы фиксации защелкиванием. Имеется широкий выбор номинальных мощностей – от 15 до 240 Вт.
Отличительные особенности S8VS
Светодиодный дисплей
С помощью этого трехразрядного семисегментного дисплея можно осуществлять всю основную диагностику. Вы можете контролировать напряжение, ток, выходной пиковый ток и время работы и оставшийся срок службы источника питания, а также быстро обнаружить разрыв цепи или замыкание в системе.
Информация, отображаемая на дисплее, сведена в таблицу 1.
Таблица 1. Информация на дисплее S8VS
| Информация | Диагностируемые параметры |
|---|---|
| Выходное напряжение | Простая настройка и постоянный контроль выходного напряжения |
| Выходной ток | Показатель того, что нагрузка стабильна и находится в допустимых пределах |
| Пиковое значение тока | Легко определить пиковую нагрузку и наличие сбоев |
| Общее время наработки источника питания | Имеется транзисторный сигнальный выход, который может срабатывать по истечении определенного времени работы, тем самым показывая необходимость соответствующего обслуживания. Это избавляет от необходимости регулярных проверок, что снижает расходы на эксплуатацию и обслуживание. |
| Прогнозируемое время до техобслуживания | Прогнозируемый срок службы источника питания отображается при помощи слежения за состоянием электролитических конденсаторов в устройстве. Сигнальный выход избавляет от необходимости регулярных проверок, что также снижает расходы на эксплуатацию и обслуживание |
| Сигнал о снижении напряжения | Индикатор загорается при снижении выходного напряжения ниже допустимого (имеется транзисторный выход для немедленного извещения, за исключением модели на 60 Вт) |
Сверхкомпактный размер
Сверхкомпактные габариты устройства позволяют экономить пространство в панели.
Простой монтаж
S8VS обладает удобной системой фиксации на DIN-рейку защелкиванием. Клеммы расположены сверху и снизу, что облегчает монтаж и предотвращает возможные ошибки при подключении проводов.
Встроенное устройство прогнозирования техобслуживания
S8VS оснащен микропроцессорным устройством контроля времени наработки и прогнозирования техобслуживания. Данные функции позволяют конечному пользователю следить за состоянием источника питания. В совокупности с сигнальным выходом это устройство предоставляет удобный способ определения необходимости технического обслуживания или замены.
Широкий диапазон мощностей
Предлагаются модели мощностью 15, 30, 60, 90, 120, 180 и 240 Вт, что отвечает практически всем требованиям рынка.
Защита системы
Для предотвращения простоев в работе из-за сбоев питания, а также контроля процесса отключения оборудования при неисправности в питающей цепи компанией Omron разработан буферный блок S8T-DCBU-02. Он не требует обслуживания и является одним из наиболее эффективных средств защиты системы. Блок обеспечивает резервное питание на время от 500 мс (ток 2,5 А) до 1 с (ток 1 А). Возможна параллельная установка до четырех буферных блоков для увеличения времени и мощности резервного питания.
