Линейка продуктов компании Sierra Wireless включает в себя как высоконадежные терминалы и роутеры для индустриальных применений, так и устройства потребительского класса: 3G/USB-модемы и PCMCI-карты для ноутбуков. Показателем высокого качества является то, что встраиваемые мобильные 3G-терминалы SierraWireless используются Нью-Йоркской полицией, а 3G-модемы продаются под торговыми марками крупнейших операторов сотовой связи: AT&T, Verison, Sprint и другими. Индустриальные решения от Sierra Wireless включают в себя не только оборудование для передачи данных, но и управляющее программное обеспечение. Предлагаемые решения разработаны в соответствии с международными стандартами и гарантируют оперативный и экономичный доступ к 3G-, CDMA- и GSM-сетям сотовой связи по всему миру.

Встраиваемые модули

Все встраиваемые 3G-модули SierraWireless выпускаются в едином формате (рис. 1) и отличаются типом радиомодема (HSPA+, HSUPA, HSDPA, CDMA Rev A), наличием или отсутствием GPS-приемника и поддержкой голосового вызова (см. табл. 1).

Таблица 1. 3G-модули Sierra Wireless

	Модели
	MC5727/ MC5727V	MC5725/ MC5725V	MC5728V	MC8792V	MC8790/ MC8790V	MC8780/ MC8781	MC8775/ MC8775V
Беспроводные технологии
GSM/GPRS	–	–	–	√	√	√	√
EDGE	–	–	–	√	√	√	√
UMTS	–	–	–	√	√	√	√
HSPA	–	–	–	√	√	√	√
CDMA 1 X RTT	√	√	√	–	–	–	–
CDMA 1X EV-DO Rel 0	√	√	√	–	–	–	–
CDMA 1X EV-DO Rev A	√	√	√	–	–	–	–
gpsOne®	√	√	√	√	√	√	–
Параметры
Максимальная скорость загрузки (Downlink), Мб/сек	3,1	3,1	3,1	7,2	7,2 Mbps	7,2	3,6
Максимальная скорость выгрузки (Uplink), Мб/сек	1,8	1,8	1,8	2,0 (до 5,6)	2,0 (до 5,6)	2,0	0,384
Типичная скорость загрузки (Downlink)	Зависит от сети сотового оператора
Типичная скорость выгрузки (Uplink)	Зависит от сети сотового оператора
Голосовые сервисы		MC5725V	√	√	MC8790V	–	MC8775V
Разнесенный прием	√	√	√	√	√	√	–
Управление
Командный интерфейс (AT)	√	√	√	√	√	√	√
Программный интерфейс (API)	√	√	√	√	√	√	√
Интерфейс контроля и статуса (CnS)	√	√	√	√	√	√	√
Внешние подключения
Совместимость со спецификацией PCI Express Minicard Specification	√	√	√	√	√	√	√
Версия USB	2,0	2,0	2,0	2,0	2,0	2,0	2,0
Межплатный разъем, выводов	52	52	52	52	52	52	52
Антенный разъем, Ом	50	50	50	50	50	50	50
Поддержка сетей 3G/GSM
North America & Asia Pacific: 800 МГц (CDMA)	√	√	√	–	–	–	–
North America & Asia Pacific: 1900 МГц (CDMA)	√	√	√	–	–	–	–
North America: 850 МГц (UMTS)	–	–	–	–	√	√	√
Europe & Asia Pacific: 900 МГц (UMTS)	–	–	–	√	–	–	–
North America & Asia Pacific: 1900 МГц (UMTS)	–	–	–	√	√	√	√
Europe & Asia Pacific: 2100 МГц (UMTS)	–	–	–	√	√	√	√
Global: 850/900/1800/1900 МГц (GSM, GPRS, EDGE)	–	–	–	√	√	√	√
Параметры
Электромагнитное экранирование	√	√	√	√	√	√	√
Рабочая температура, °C	-25...60	-30...60	-30...60	-25...60	-25...60	-25...60	-30...60
Температура хранения, °C	-30...85	-40...85	-40...85	-30...85	-30...85	-30...85	-40...85
Размеры, мм	51х30х4,5
Вес, г	12

Все модули построены на базе набора микросхем компании Qualcomm и выполнены в едином конструктивном исполнении в виде плат формата mini PCI Express. Интерфейс mini PCI Express часто используется в ноутбуках, однако модули предназначены, прежде всего, для использования в M2M-устройствах. Данный конструктив был выбран благодаря своей универсальности и высокой надежности электрического соединения. Для установки модуля на основную плату изделия требуется разъем, состоящий из двух частей: собственно сигнального разъема и металлического фиксатора. Установленный в разъем модуль не требует дополнительного крепления к плате, так как жестко фиксируется защелками. Для управления или взаимодействия с модулем достаточно задействовать только необходимые линии 52-контактного разъема, на который выведены все интерфейсы - UART-, USB-, GPIO-, линии сброса и индикации состояния. Подключение антенны производится с помощью разъема U.FL. Напряжение питания модуля лежит в диапазоне от 3 до 3,6 В. Потребляемый ток сильно зависит от используемого стандарта передачи данных, среднее значение не превышает 750 мА, в то время как пиковое значение в худшем случае может достигать 2,5 А (100 мкc). Управление модулем осуществляется с помощью AT-команд, в соответствии со стандартом 27.007, также имеется набор специальных команд SierraWireless. Для скоростной передачи данных в сетях 3G используется интерфейс USB и фирменный протокол управления HIP (Host Interface Protocol).

Интеллектуальные терминалы
для мобильных и M2M-приложений

Для передачи данных в сетях M2M (связь между узлами автоматизированных систем) Sierra Wireless выпускает широкую линейку терминалов и роутеров. Это оборудование предназначено для организации связи между стационарными и мобильными объектами. 3G-модемы SierraWireless применяются сегодня по всему миру в устройствах промышленной телеметрии (управляющие системы для нефтегазовой и энергетической отрасли), торговом оборудовании и банковских терминалах, автомобильных навигационных системах и в устройствах передачи данных для обеспечения безопасности (пожарная служба, полиция, железные дороги). Выбор продукции Sierra Wireless для ответственных применений обусловлен ее высокими характеристиками. Например, модем AirLink сертифицирован для применения во взрывоопасной атмосфере и соответствует военному стандарту Mil Std 810-F по устойчивости к климатическим и механическим воздействиям. Технические характеристики коммуникационных платформ SierraWireless приведены в таблице 2.

Таблица 2. Технические характеристики коммуникационных платформ SierraWireless

		Модели
		«AirLink MP 595W»	«AirLink MP 880W/ 881W»	«AirLink PinPoint X»	«AirLink PinPoint XT»	«AirLink Raven X»	«AirLink Raven XE»	«AirLink Raven XT»	«AirLink Junxion™ Box»
Беспроводные технологии
GSM	GSM/GPRS	–	√	√	√	√	√	√	√
	EDGE	–	√	√	–	√	√	–	√
	HSDPA	–	√	√	–	√	√	–	√
	HSUPA	–	√	√	–	√	√	–	√
CDMA	CDMA 1X RTT	√	–	√	–	√	–	√	√
	CDMA EV-DO Rev 0	√	–	√	–	√	–	√	√
	CDMA EV-DO Rev A	√	–	√	–	√	–	√	√
Особенности
Светодиодные индикаторы		4	4	6	3	5	4	4	1
Кнопка Сброс		√	√	√	–	√	√	√	√
Последовательный порт		DB9	DB9	DB9	DB9 (opt)	DB9	–	DB9	–
Ethernet-порт		10/100	10/100	10/100	–	10/100	10/100	–	10/100 - Qty 2
Машинные протоколы		–	–	–	–	√	√	√	√
USB-разъем		Type B	Type B	Type B	2.0 Mini B-5	–	2.0 Mini B-5	2.0 Mini B-5	–
Порты ввода-вывода (I/O)		«4 цифровых 4 аналоговых»	«4 цифровых 4 аналоговых»	«4 цифровых 4 аналоговых 2 релейных»	«3 цифровых 4 аналоговых 2 релейных»	–	2	2 цифровых	–
GPS		√	√	√	√	–	–	–	√
Рабочая температура, °С		-30...70	-30...70	-30...70	-30...70	-30...70	-30...70	-30...70	0...60
Режим пониженного энергопотребления		√	√	√	√	–	–	–	–
Напряжение питания, В		9...36	9...36	9...28	9...36	9...28	9...28	9...28	11...56
Потребление Tx/Rx, мА		215/250	235/250	316/340	250/300	239/270	220/298	350/450	500/500
Потребление в простое, мА		2	2	166	163	104	140	104	417
Пониженное энергопотребление, мА		–	–	54	124	N/A	N/A	N/A	N/A
Поддержка Wi-Fi		802.11 b/g	802.11 b/g	–	–	–	–	–	802.11 b/g
Соответствие Class I Div 2		–	–	–	–	√	√	√	–
Соответствие стандартам MIL		810-F, SAEJ1455	810-F, SAEJ1455	810-F	810-F	–	–	–	–
Подключение антенны
Основная антенна		TNC	TNC	TNC	SMA	SMA	SMA	SMA	–
Дополнительная антенна		SMA	SMA	SMA		SMA	SMA	SMA	–
Антенна GPS		SMA	SMA	SMA	SMA	–	–	–	–
Безопасная передача и Интернет-сервисы данных
IPsec VPN		√	√	√	√	√	√	√	√
Firewall		–	–	√	√	√	√	√	√
Port Filtering		–	–	√	√	√	√	√	–
Port Forwarding		√	√	√	√	√	√	√	√
NAT		√	√	√	√	√	√	√	√
Программное обеспечение
У+ленное упраление (Remote Management)		√	√	√	√	√	√	√	√
Рапорты по событиям (Events Reporting)		–	–	√	√	√	√	√	–
ПО «Watcher Software™»		√	√	–	–	–	–	–	–
ПО «MP Manager Software»		√	√	–	–	–	–	–	–
Средства разработки (Software Developer Kit)		√	√	–	–	–	–	–	–
Отправка СМС (SMS Messaging)		–	–	√	√	√	√	√	–
Работа в Интернет (Internet Browsing)		√	√	√	√	√	√	√	√
Поддержка VPN (VPN Software)		√	√	√	√	√	√	√	√
ПО «Instant Messaging Software»		√	√	√	√	√	√	√	√
ПО «Email & PIM Software»		√	√	√	√	√	√	√	√
ПО «AceNet»		–	–	√	√	√	√	√	–
ПО «AceView»		–	–	√	√	√	√	√	–
ПО «AceManager»		–	–	√	√	√	√	√
ПО «Field Commander™»		–	–	–	–	–	–	–	√
Гарантия		3 года	3 года	3 года	1 год	3 года	1 год	1 год	1 год
Сотовые сети
Северная Америка		√	√	√	√	√	√	√	только США
Азия		√	√	√	√	√	√	√	–
Европа		√	√	√	√	√	√	√	–
Южная Америка		√	√	√	√	√	√	√	–

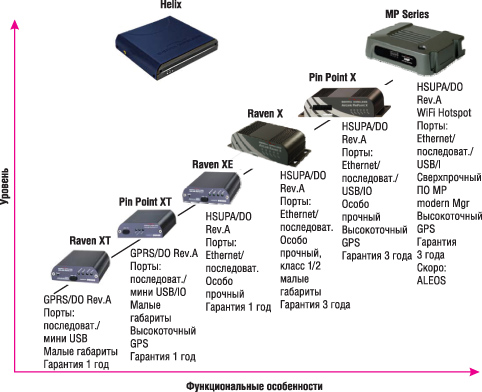

Для того чтобы проще понять различия между моделями, на рисунке 2 приведена условная диаграмма, где модемы расположены в порядке возрастания их функциональных возможностей.

Рис. 2. Линейка 3G-модемов Sierra Wireless

3G-роутер AirLink Helix RT

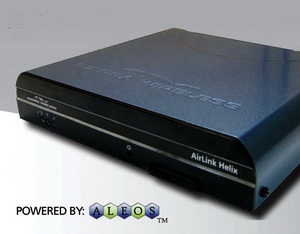

Осенью 2009 года SierraWireless выпускает на рынок новый продукт - 3G-роутер AirLink Helix RT (рис. 3).

Рис. 3. 3G-роутер AirLink Helix RT

Это устройство позволяет организовать резервный высокоскоростной беспроводной канал для подключения большого количества технологического оборудования или сети предприятия целиком в тех случаях, когда проводные каналы недоступны или вышли из строя. Роутер может выступать основным каналом доступа в Интернет для квартиры или небольшого офиса. Роутер может использоваться в системах безопасности, например для подключения нескольких IP-камер к удаленному серверу через беспроводной канал. Имеющийся IPSec-совместимый VPN-клиент позволяет организовать защищенный туннель от роутера Helix к внутренней сети масштаба предприятия, поддерживаются сервисы Onboard IPsec VPN client, VPN pass-through (ESP, AH protocols), GRE Tunneling, WPA2 enterprise Wi-Fi encryption, Stateful packet inspection firewall, MAC address filtering. Роутер имеет два порта Ethernet, точку доступа Wi-Fi (опционально) и высокоскоростной сотовый модем для работы в сетях 3G. В качестве WAN-соединения может выступать либо Ethernet, либо 3G-канал, что позволяет построить отказоустойчивую систему с автоматическим переключением на доступное соединение с «внешним миром». Встроенное ПО ALEOSTM позволяет удаленно контролировать работу роутера и выполняет следующие задачи:

ПО ACEwaretm Device Management представляет собой набор программ, запускаемый на удаленном ПК для контроля и управления одним или целой группой 3G-роутеров, физически расположенных в любой точке земного шара. Например, программа ACEnet позволяет с одного рабочего места задать параметры работы для всех удаленных устройств, обновить ПО устройства или получить сводный отчет о производительности. Имеется возможность работы роутера с системами SCADA.

Потребительские продукты

Линейка продуктов для персонального использования включает в себя USB-модемы (3G/GSM/GPRS/CDMA) и компьютерные карты для беспроводной передачи данных форматов PC-cards, Express-Cards. Как и индустриальные решения, компьютерные 3G-модемы построены на чипсетах Qualcomm, работают в сетях 3G UMTS (HSDPA) и GSM/GPRS/EDGE. Особенностью данных изделий является высочайшая скорость загрузки данных (до 21 МБит/сек для модели USB307), встроенный GPS и нетипично широкий для потребительской электроники диапазон рабочих температур, от -20 до 60°С. Основные характеристики устройств приведены в таблице 3.

Таблица 3. Основные характеристики потребительской продукции Sierra Wireless

	Модели
	AirCard 880/881	AirCard 880E/881E	AirCard 880U/881U	Apex 880 USB Modem	AirCard 501	Compass 885 USB modem
Беспроводные технологии
GSM/GPRS	√	√	√	√	√	√
EDGE	√	√	√	√	√	√
UMTS	√	√	√	√	√	√
HSDPA	√	√	√	√	√	√
HSUPA	√	√	√	√	√	√
Параметры
Максимальная скорость загрузки (Downlink)	7,2 Mbps	7,2 Mbps	7,2 Mbps	7,2 Mbps	7,2 Mbps	7,2 Mbps
Максимальная скорость выгрузки (Uplink)	2,0 Mbps	2,0 Mbps	2,0 Mbps	2,0 Mbps	5,76 Mbps	2,0/5,76 Mbps
Типичная скорость загрузки (Downlink)	500 Kbps...1,4 Mbps				1,0 Mbps... 3,0 Mbps	500 Kbps... 1,4 Mbps
Типичная скорость выгрузки (Uplink)	500 Kbps...1,4 Mbps				800 Kbps... 2,0 Mbps	500 Kbps... 1,4Mbps
Разнесенный прием (2 антенны)	√	√	√	√	√	√
Эквалайзер приемного сигнала	√	√	√	√	√	√
Опциональная внешняя антенна	√	√	√	√	√	√
Слот для карт microSD	–	–	–	√	–	√
Поддержка фирменных технологий
TRU Install	√	√	√	√	√	√
TRU Diversity	√	√	√	√	√	√
TRU Locate	√	√	√	√
TRU Durability	√	√	√	√	√	√
TRU Power Save	√	√	√	√	√	√
TRU Flow	√	√	√	√	√	√
Совместимость программного обеспечения
Watcher® Software	√	√	√	√	√	√
Software Developer Kit (SDK)	√	√	√	√	√	√
SMS Messaging	√	√	√	√	√	√
Internet Browsing	√	√	√	√	√	√
VPN Software	√	√	√	√	√	√
Instant Messaging Software	√	√	√	√	√	√
Email & PIM Software	√	√	√	√	√	√
Совместимость с операционными системами
Windows Vista	√	√	√	√	√	√
Windows XP	√	√	√	√	√	√
Windows 2000	√	√	√	√	√	√
Mac OS X	√	√	√	√	√ (Mac OS X native support available)	√

Установка 3G-модемов чрезвычайно проста, благодаря фирменной технологии TRU-Install^TM. Достаточно подключить устройство к компьютеру и все необходимые драйверы будут установлены автоматически, без использования CD-привода, который все реже встречается в малогабаритных ноутбуках. Надежность и потребительские качества продукции SierraWireless были высоко оценены многими сотовыми операторами - многие из них продают USB-модемы и PC-карты под своими собственными именами.

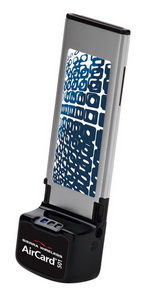

Модем AirCard® 501U (рис. 4) - это стильное и компактное устройство, которое можно подключить к ноутбуку или нетбуку, оснащенному слотом ExpressCard.

Рис. 4. 3G-модем AirCard® 501U

Модем работает с операционными системами Microsoft Windows и Mac OS_X и обеспечивает передачу данных на скоростях до 7,2 Mbps в HSDPA-совместимых сетях (HSDPA Category 10). Надежная работа и качественное устойчивое соединение достигается благодаря использованию набора микросхем MSM6290 компании Qualcomm - одного из разработчиков стандарта 3G. Модем AirCard® 501U обеспечивает абсолютную мобильность - поддерживается роуминг по всему миру в сетях HSDPA и UMTS на частотах 2100, 1900 и 850 МГц, в сетях Class 12 EDGE / GPRS на частотах 800, 850, 900, 1800 и 1900 МГц. Технические характеристики USB-модема приведены в таблице 4

Таблица 4. Технические характеристики 3G-модема AirCard® 501U

Заключение

После приобретения Wavecom компания SierraWireless стала компанией номер один на рынке GSM-продукции для M2M-приложений. Оборот объединенной компании составил 800 млн. долларов. Линейка продуктов охватывает диапазон от 3G-модулей до промышленных роутеров класса предприятия с поддержкой сетей Ethernet/WiFi/3G. Сильная сторона продукции SierraWireless - это выверенность технических решений и высокая надежность. Высокие технические параметры продуктов SierraWireless гарантируются применением микросхем Qualcomm - ведущего разработчика электронных компонентов для сетей третьего поколения и владельца огромного числа патентов в этой области. M2M-терминалы AirLink могут применяться в ответственных приложениях, таких как общественная безопасность и потенциально опасные производства. Качество потребительских 3G USB-модемов и встраиваемых PC-карт подтверждено сотовыми операторами по всему миру, продающими продукцию SierraWireless под своими собственными торговыми марками. Развивающиеся в нашей стране сети третьего поколения позволяют создавать новые приложения и услуги. Продукты SierraWireless дают разработчикам новых систем надежную аппаратную и программную платформу для достижения беспрецедентно высоких скоростей передачи данных.

Получение технической информации, заказ образцов, поставка - e-mail: wireless.vesti@compel.ru
