Журнал "Новости Электроники", номер 14, 2009 год.

Операционные усилители STMicroelectronics

Александр Маргелов (КОМПЭЛ)
Отечественным разработчикам электроники не слишком знакомы операционные усилители компании STMicroelectronics. Меж тем компания производит более 150 типов этих изделий, от стандартных индустриальных до высокотемпературных и высокоскоростных. Невысокие цены и спектр применений от бытового аудио и видео до медицинской и индустриальной электроники═√ повод обратить на операционные усилители от ST пристальное внимание.

Когда на этапе разработки или редизайна подходит время выбора операционного усилителя, мы часто обращаем свой взор в сторону таких монстров аналоговой техники, как Texas Instruments или Maxim, известных своими инновационными решениями и богатством выбора приборов, характеристики которых порой опережают свое время. На фоне продуктовых линеек этих компаний портфель операционных усилителей (ОУ) STMicroelectronic смотрится скромнее, однако, несмотря на это, содержит все необходимое, чтобы полностью удовлетворить потребности российского разработчика как недорогих коммерческих приборов, так и сложной индустриальной высокоточной измерительной аппаратуры, систем сбора данных и видео/аудио приложений. На сегодня ST предлагает более 150 типов ОУ от стандартных до прецизионных и высокоскоростных, выгодно отличающихся по цене от компаний - конкурентов.

STMicroelectronics является производителем операционных усилителей двенадцати групп (рис. 1). Использование данных микросхем позволяет успешно и эффективно решать широкий круг задач по созданию самой разнообразной электронной аппаратуры.

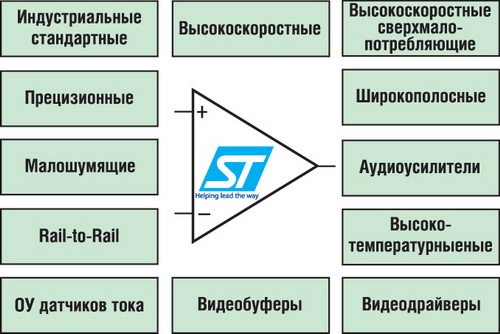

Семейство операционных усилителей STMircoelectronics



Рис. 1. Семейство операционных усилителей STMircoelectronics

Индустриальные стандартные ОУ - это усилители, пользующиеся максимальной популярностью разработчиков благодаря очень низкой стоимости и средним, вполне удовлетворительным для многих приложений, характеристикам. Типовыми представителями данного класса ОУ являются всем известный усилитель LM324 с биполярным входом и TL084 - с полевым. Такие ОУ массово выпускаются многими производителями, что обеспечивает максимальную доступность для потребителя, причем у разных компаний-производителей в большинстве случаев совпадают и названия соответствующих ОУ, и характеристики, и назначение выводов (pin-to-pin совместимость). Это крайне удобно в случаях, когда у основного поставщика возникают проблемы с производством. Всегда можно найти стопроцентную замену без редизайна печатной платы и переработки принципиальной схемы. Линейка стандартных индустриальных ОУ STMicroelectronics насчитывает более 70 типов, каждый из которых доступен в различных корпусах (как правило, DIP или SOIC). В таблице 1 приведены несколько типовых представителей данной линейки, которые являются визитной карточкой группы.

Таблица 1. Типовые представители стандартных индустриальных усилителей STMicroelectronics
Наименование Описание Кол-во ОУ в корпусе Iпит, мкА Uпит, В Uсм макс, мВ F, МГц Скор. нараст Uвых, В/мкс Iвых, мА Спектр. плотн. шума, нВ/√Гц Кг, % Корпус
мин. макс.
LF147, LF247, LF347 Широкополосный JFET ОУ 4 1400 6 36 10 4 16 40 15 0,01 SO14, DIP14
LF153, LF253, LF353 Широкополосный JFET ОУ 2 1400 6 36 10 4 16 40 15 0,01 SO8
LF151, LF351 Широкополосный JFET ОУ 1 1400 6 36 10 4 16 40 15 0,01 DIP8, SO8
LM124/224 LM324 Малопотребляющий ОУ с низким входным током смещения 4 170 400 3 30 3/5 1,3 0,4 40 40 0,015 DIP14, SO14
LM148/248 LM348 Биполярный ОУ 4 500   44 5 1,3 0,5 25 40 0,08 DIP14, SO14
LM158 LM258 LM358 Малопотребляющий ОУ с низким входным током смещения 2 350 3 32 3/7 1 0,6 40 55 0,02 DIP8, SO8, TSSOP8
LM158W LM258W LM358W Малопотребляющий ОУ 2 350 3 32 3 1,1 0,6 40 55 0,02 DIP8, SO8
LM101A LM201A LM301A Биполярный ОУ с защитой входов и выходов 1 1800 5 44 2/7,5 1 0,5 30 25 0,015 DIP8, SO8
LM146/246 LM346 Программируемый биполярный ОУ 4 250 3 44 3/5 1 0,5 20 28 0,015 DIP16
LM2902/4 Малопотребляющий ОУ 4/2 170 400 3 32 7 1,3 0,4 40 40 0,015 0,02 DIP14, SO14, TSSOP14
LM833 Малошумящий ОУ 2 2000 5 30 5 15 7 30 4,5 0,002 DIP8, SO8
LS204/404 Малошумящий биполярный ОУ 2/4 350 6 36 2,5/3,5 3 1,5 23 8/10 0,01 DIP8, SO8, DIP14, SO14
MC1458 MC1558 ОУ с широким диапазоном входного синфазного сигнала 2 1150 4 44 5 1 0,8 20 45 0,02 DIP8, SO8
MC3303 MC3403 Малопотребляющий ОУ 4 700   36 5 1 0,5 30 43 0,02 DIP14, SO14, TSSOP14
MC33078/9 Малошумящий ОУ 2/4 2000 5 30 2 15 7 30 4,5 0,002 DIP8, SO8, DIP14, SO14
MC33171/2/4 Малопотребляющий биполярный ОУ 1/2/4 200 4 44 2,5 2,1 2 6 29 0,05 DIP8, SO8, DIP14, SO14
MC4558 Широкополосный биполярный ОУ 2   4 44 5 5,5 2,2 20 12 0,008 DIP8, SO8, TSSOP8
TL061/2/4 Малопотребляющий JFET ОУ 1/2/4 200 6 36 3/6/15 1 3,5 20 42 0,01 DIP8, SO8, DIP14, SO14
TL071/2/4 Малошумящий JFET ОУ 1/2/4 1400 6 36 3/6/10 4 16 20 15 0,01 DIP8, SO8, DIP14, SO14, TSSOP14
TL081/2/4 JFET ОУ общего применения 1/2/4 1400 6 36 3/6/10 4 16 20 15 0,01 DIP8, SO8, TSSOP8, DIP14, SO14, TSSOP14
TS271 Программируемый малопотребляющий КМОП ОУ 1 10 150 800 3 18 2/5/10 0,1 0,7 2,3 0,04 0,6 4,5 60 30   DIP8, SO8
TS272/4 КМОП ОУ 2/4 1000 3 18 2/5/10 3,5 5,5 60 30   DIP8, SO8, TSSOP8, DIP14, SO14
TS27L2/4 Микропотребялющий ОУ с широким дипаз. Uсм 2/4 10 3 18 2/5/10 0,1 0,04 60 30   DIP14, SO14, TSSOP14
TS27M2/4 Прецизионный малопотребляющий КМОП ОУ 2/4 150 3 16 2/5/10 1 0,6 60 38   DIP8, SO8, TSSOP8, DIP14, SO14, TSSOP14
TS321 Улучшенная версия LM324, LM358 с низким потреблением 1 500 600 3 30 2/4 0,8 0,4 40   0,003 SO8, SOT23-5L
TSH22/4 Биполярный ОУ 2/4 2150 3 30 2,5 30 2,5 15 37   DIP8, SO8, DIP14, SO14
UA741 ОУ общего применения 1 1700   44 5 1 0,5 25   0,003 DIP8, SO8
UA748 Прецизионный ОУ 1 1800 5 40 2 1 0,5 30     DIP8, SO8

Высокоскоростные усилители STMicroelectronics (таблица 2) - это высококлассные ОУ, предназначенные для усиления и согласования видеосигналов между модулями видео-, теле-, а также Hi-Fi-аппаратуры. Эти ОУ часто работают на низкоомную линию (50, 75 или 150 Ом) с комплексным сопротивлением, поэтому выходные характеристики усилителя, такие как нагрузочная способность и искажения выходного сигнала в зависимости от импеданса нагрузки, чрезвычайно важны.

Таблица 2. Высокоскоростные усилители STMicroelectronics
Наименование Описание Траб, °С Кол-во ОУ в корпусе Ку, дБ F, МГц Тип Скор. нараст. Uвых, В/мкс Плотн. шума, нВ/√Гц Iпит, мА Uпит, В Uio макс, В Rail-to-Rail
мин. макс. вх. вых.
TSH70 TSH71 TSH73 TSH75 Видеоусилитель с дежурным режимом -40...85 1/3/5 1 100 VFA 100 8 7,2 3 12 10 + +
TSH72/74 Видеоусилитель 0...70 2/4 1 100 VFA 100 8 7,2 3 12 10 + +
TSH80 TSH81 Видеоусилитель с дежурным режимом -40...85 1/2 1 100 VFA 100 8 8,2 4,5 12 10 + +
TSH82 Видеоусилитель -40...85 2 1 100 VFA 100 8 8,2 4,5 12 10 + +
TSH93 Видеоусилитель -40...125 3 1 150 VFA 110 4,2 4,5 7 12 4
TSH94 TSH95 Видеоусилитель с дежурным режимом -40...125 3/4 1 150 VFA 110 4,2 4,5 7 12 4
TSH110 TSH112 TSH114 Малошумящий широкополосный усилитель -40...85 1/2/4 1 100 CFA 450 3 3 5 12 3
TSH111 TSH113 Малошумящий широкополосный усилитель с дежурным режимом -40...85 1/3 1 100 CFA 450 3 3 5 12 3
TSH300 Сверхмалошумящий высокоскоросной ОУ -40...85 1 5 200 CFA 230 0,65 15 4,5 5,5 1,8
TSH310 Сверхмалопотребляющий высокоскоросной ОУ -40...85 1 1 120 CFA 115 7,5 0,4 4,5 5,5 6,5
TSH330 Малошумящий сверхширокополосный ОУ -40...85 1 2 1100 CFA 1800 1,3 16,6 4,5 5,5 7
TSH350 Малошумящий сверхширокополосный ОУ -40...85 1 1 550 CFA 940 1,5 4,1 4,5 5,5 4

Такие ОУ должны сохранять стабильность даже при работе на чисто емкостную нагрузку, например - на видеовход телевизора. Одна из возможных областей применения данного класса ОУ показана на рис. 2. Помимо отличных динамических характеристик, эти ОУ имеют еще ряд достоинств. Например, входы и выходы большинства этих ОУ работают в режиме rail-to-rail и могут быть переведены в высокоомное состояние, внутренняя схема защиты ограничивает резкие выбросы напряжения линии питания, а сверхминиатюрное исполнение значительно экономит место на печатной плате. В линейке высокоскоростных ОУ присутствуют приборы с исключительными характеристиками.

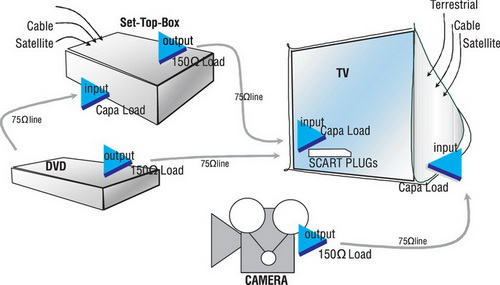

Пример применения высокоскоростных усилителей STMicroelectronics



Рис. 2. Пример применения высокоскоростных усилителей STMicroelectronics

Свехмалошумящий TSH300, спектральная плотность шума которого по входу не превышает 0,65 нВ/√Гц и который обладает отличными динамическими характеристиками - идеальный ОУ для высокоскоротных систем сбора данных, прецизионных пробников и медицинской электроники, где приоритетом является высокая чувствительность и целостность формы входного сигнала (signal integrity).

Cверхмалопотребляющий THS310 с током потребления всего 400 мкА и широким частотным диапазоном 120 МГц может успешно применяться в высокопроизводительных системах с батарейным питанием.

Сверхширокополосные TSH330 (TSH350) с обратной связью по току, построенный по высокоскоростной комплементарной технологии, обеспечивает на частоте 1,1 ГГц коэффициент усиления 2 при токе всего 16,6 мА. Со скоростью нарастания выходного сигнала 1800 В/мкс и выходным каскадом, оптимизированным на работу со 100-омной нагрузкой, этот прибор удачно вписывается в приложения, где важны максимальная скорость и минимальные искажения.

Видеобуферы STMicroelectronisc (таблица 3) - это специализированные ИМС, предназначенные для трансляции видеосигналов между модулями High-End-видеосистем, телевидения высокой четкости (HDTV), Set-Top-Box и других мультимедийных приложений. Это, по сути, готовые малопотребляющие усилители с полосой до 320 МГц, коэффициентом усиления +6 дБ и очень низким коэффициентом гармоник, ориентированные для работы на низкоомную линию (75 Ом) и не требующие внешней обвязки.

Таблица 3. Видеобуферы STMicroelectronics
Наименование Описание Траб, ° С Кол-во ОУ в корпусе Ку, Дб DC-сдвиг Плотн. шума, нВ/√Гц Iпит, мА Uпит, В Rail-to-Rail Разрешение
мин. макс. вх. вых.
TSH340 Видеоусилитель по входу и выходу до 40мВ/GND -40...85 1 6 7 9,8 4,5 5,5 + + HD
TSH341 Видеоусилитель по входу и выходу до 40мВ/GND -40...85 1 7 9,8 4,5 5,5 + + HD
TSH343 Строенный HD видеобуфер -40...85 3 6 есть 25 13,7 4,5 5,5 + + HD
TSH344 Строенный HD видеобуфер -40...85 3 6 25 13,7 4,5 5,5 + + HD

Внутри линейки ОУ отличаются между собой полосой пропускания, количеством буферов в корпусе (единичные и строенные для канала RGB). Новые модели (таблица 4) имеют встроенные видео реконструкционные ФНЧ различного порядка и схему сдвига уровня постоянной составляющей по входу.

Таблица 4. Видеобуферы STMicroelectronics с фильтром
Наименование Описание Траб, ° С Кол-во ОУ в корпусе Ку, Дб Фильтр, МГц DC-сдвиг Плотн. шума, нВ/√Гц Iпит, мА Uпит, В Rail-to-Rail Разрешение
мин. макс. вх. вых.
TSH173 NEW Строенный SD видеобуфер с фильтром -40...85 3 6 6 есть 50 7 4,5 5,5 есть SD
TSH103 NEW Строенный SD видеобуфер с фильтром -40...85 3 6 6 есть 76 5,8 4,5 5,5 есть SD
TSH120 NEW CBVS видеобуфер с фильтром -40...85 1 6 6 есть 50 5 2,5 5,5 есть SD
TSH346 NEW Строенный HD видеобуфер с фильтром -40...85 3 6 30/12/6 есть 50 16 3,3 5,5 есть HD
TSH345 NEW Строенный HD/SD видеобуфер с фильтром -40...85 3 6 30 есть 50 16 3,3 5,5 есть SD/прог./HD

Типовое применение показано на рисунке 3.

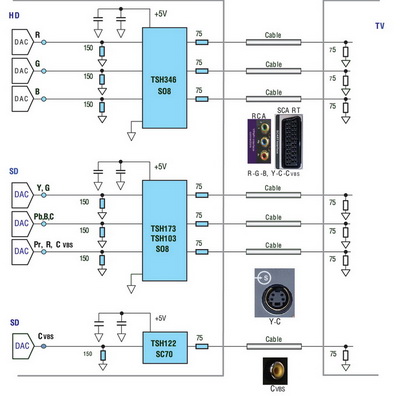

Внутренняя организация TSH346 пример применения видеобуферов STMicroelectroncs

Рис. 3. Внутренняя организация (а), TSH346 и пример применения видеобуферов STMicroelectroncs (б)

Прецизионные усилители - это основа высокоточной измерительной аппаратуры. Обычно они имеют очень низкое напряжение смещения, низкий уровень шумов, хорошее подавление синфазных сигналов и высокую долговременную стабильность параметров. STMicroelectronics выпускает несколько приборов, которые удовлетворяюют этим требованиям (табл. 5).

Таблица 5. Прецизионные ОУ STMicroelectronics
Наименование Описание Кол-во ОУ в корпусе Iпит, мкА Uпит, В Uсм макс, мВ F, МГц Скор. нараст Uвых, В/мкс Iвых, мА Спектр. плотн. шума, нВ/√Гц Кг, % Корпус
мин. макс.
TS507 NEW Высокопрецизионный однополярный Rail-to-Rail ОУ 1 850 2,7 5,5 0,1 1,9 0,61 110 12 0,0003 SO8, SOT23-5L
OP07 Биполярный ОУ с очень низким Uсм 1 2700 6 44 0,15 0,5 0,17 12 10   DIP8
TS512/4 Прецизионный ОУ 2/4 350/400 6 30 0,5/2,5 3 1,5 23 8 0,03 DIP8, SO8
TS522/4 Прецизионный малошумящий ОУ 2/4 2000 5 30 0,85/0,95 15 7 29 4,5 0,002 DIP14, SO14

Среди них:

OP07 - хорошо известный и весьма недорогой биполярный ОУ, с напряжением смещения не более 150 мкВ, низким температурным дрейфом 0,5 мкВ/°C, высоким коэффициентом усиления 400 В/мВ и широким диапазоном UПИТ = ±3,0...±22 В. Благодаря оптимальному соотношению цена/характеристики этот ОУ до сих пор не имеет альтернативы для применения в недорогой измерительной технике и системах сбора данных.

TS512 - сдвоенный малопотребляющий ОУ, имеющий защиту от короткого замыкания и электростатического разряда (до 2 кВ). Встроенные схемы частотной и фазовой компенсации позволяют ему очень стабильно работать в режиме повторителя напряжения во всем диапазоне частот и питающих напряжений. Этот ОУ - хорошее решение для схем активной фильтрации и телекоммуникационного оборудования.

TS522 - сдвоенный малошумящий (4,5 В/√Гц) ОУ с крайне низким коэффициентом нелинейных искажений ≤ 0,002%, схемой защиты от ESD (до 2 кВ) и отличными динамическими характеристиками. Он идеален для аудиоприложений.

TS507NEW - новый высокопрецизионный ОУ rail-to-rail по входу и выходу. Благодаря новейшей технологии тримминга он обеспечивает номинальное напряжение смещения 25 мкВ с дрейфом всего 1 мкВ/°С и не нуждается в дополнительной внешней балансировке нуля (рис. 4). ОУ чрезвычайно стабилен во всем диапазоне UПИТ, имеет большой коэффициент усиления (131 дБ), встроенную схему защиты от ESD до 5 кВ и предлагается в популярных корпусах SO-8 и SOT23-5. TS507 - это лучший ОУ для портативной высокоточной измерительной аппаратуры с батарейным питанием.

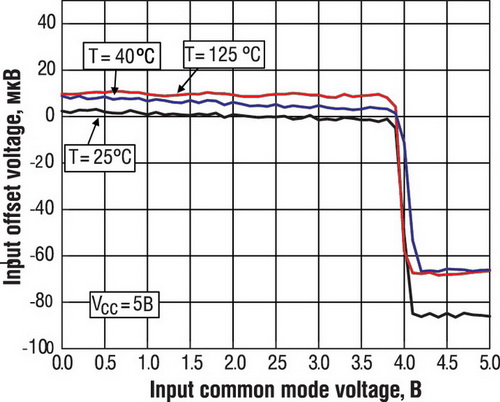

Зависимость напряжения смещения от входного синфазного сигнала у TS507



Рис. 4. Зависимость напряжения смещения от входного синфазного сигнала у TS507
при различных темпартурах

Малошумящие усилители - основа микрофонных, а также любых других усилителей и преобразователей, работающих с очень слабыми входными сигналами, у которых внесение дополнительных шумов в начальный каскад крайне недопустимо. STMicroelectronics выпускает линейку ОУ с очень низким уровнем шума до 4 нВ/√Гц и коэффициентом нелинейных искажений до 0,003% (таблица 6). Все эти ОУ предназначены для предварительного усиления аудиосигналов в мультимедийных приложениях (звуковые карты, микрофоны, CD-плейеры, PDA), а также для активной фильтрации и индустриальных измерений.

Таблица 6. Малошумящие усилители STMicroelectronics
Наименование Описание Кол-во ОУ в корпусе Iпит, мкА Uпит, В Uсм макс, мВ F, МГц Скор. нараст Uвых, В/мкс Iвых, мА Спектр. плотн. шума, нВ/√Гц Кг, %
мин. макс.
LM833 Малошумящий ОУ 2 2000 5 30 5 15 7 30 4,5 0,002
LS204/LS404 Малошумящий биполярный ОУ 2/4 350 6 36 2,5/3,5 3 1,5 23 8/10 0,01
MC33078/9 Малошумящий ОУ 2/4 2000 5 30 2/2,5 15 7 30 4,5 0,002
MC4558 Широкополосный биполярный ОУ 2 1150 6 44 5 5,5 2,2 20 12 0,003
TS461/2/4 Недорогой малошумящий Rail-to-Rail ОУ 1/2/4 2000 2,7 10 5 10 4 1,5 4 0,008
TS971/2/4 Сверхмалошумящий Rail-to-Rail ОУ 1/2/4 2000 2,7 10 5 12 4 1,5 4 0,008

Высокотемпературные усилители обеспечивают высокую стабильность характеристик в широком диапазоне рабочих температур -40...150°С. Они не обладают выдающимися динамическими и шумовыми характеристиками, однако их область применения очень широка - это вся высоконадежная индустриальная электроника, автомобильная и военная техника. Эти ОУ в основном предназначены для усиления сигналов сенсоров промышленных датчиков, в модулях усиления постоянного тока, а также для использования там, где однополярное питание является одним из ключевых требований устройства.

Таблица 7. Высокотемпературные ОУ STMicroelectronics
Наименование Описание Траб, °С Кол-во ОУ
в корпусе
Iпит, мкА Uпит, В Uсм макс, мВ F, МГц
мин. макс.
LM2904WH ОУ общего применения -40...150 2 350 3 30 7 1,1
LM2902H ОУ общего применения малопотребляющий -40...150 4 350 3 30 7 1,1

Микропотребляющие усилители STMicroelectronics представлены новейшим семейством TSV6xx (таблица 8) c очень низким собственным потреблением, средними частотными и хорошими точностными характеристиками. Отличное ослабление электромагнитных излучений допускает применение усилителей в условиях повышенного электрического шума, а высокая устойчивость против электростатических разрядов и расширенный температурный диапазон от -40°С до 125°С позволяют использовать их в различных типах индустриальных приложений. Эти ОУ выпускаются в одинарном, сдвоенном и счетверенном вариантах. Ток в активном режиме на частоте единичного усиления составляет 11 мкА для TSV61x, 29 мкА для TSV62x и 60 мкА для TSV63x. Достоинством этих ОУ также является возможность работы в диапазоне питающих напряжений от 1,5 до 5,5 В, что позволяет им уверенно работать при разряженной батарее. В TSV62x и TSV63x существуют варианты с отключением усилителей, а входы и выходы всей линейки ОУ поддерживают rail-to-rail. ОУ выпускаются в миниатюрных корпусах SC70-5, SOT23-8 и SC70-6 (SOT23-6 и MSO10 для варианта с отключением). Имеется также популярное исполнение в SO-8.

Таблица 8. Микропотребляющие ОУ STMicroelectronics
Наименование Кол-во ОУ в корпусе Iпит, мкА Uпит, В Uсм макс, мВ F, МГц Скор. нараст Uвых, В/мкс Iвых, мА Дежурный режим Корпус
мин. макс.
TSV611*/2* 1/2 11 1,5 5,5 1/4 120 0,035 20 нет SC70-5, SOT23-5, SO-8, MSO8
TSV621 1 29 1,5 5,5 0,8/4 420 0,15 70 нет SC70-5, SOT23-5
TSV622/3/4/5 2/4 29 1,5 5,5 0,8/4 420 0,15 70 есть MSO8, SOT23-8, SO8, MSO10, TSSOP14, TSSOP16
TSV630/1 1 60 1,5 5,5 0,5/3 880 0,3 70 есть SC70-5/6, SOT23-5/6
TSV632/3/4/5 2/4 60 1,5 5,5 0,8/3 880 0,3 70 есть MSO8, SOT23-8, SO-8, MSO10, TSSOP14, TSSOP16
* Готовятся к выпуску.

Rail-to-Rail-усилители необходимы там, где стандартные операционные усилители при заданном уровне напряжения питания уже не могут выдавать широкий размах выходного сигнала без искажения его динамических характеристик. Полный же размах выходного сигнала от отрицательного уровня питания к положительному уровню (from Negative rail to Positive rail) достигается с применением ОУ с Rail-to-Rail-архитектурой. В настоящее время популярность таких ОУ быстро растет, что обусловлено требованиями промышленности к снижению напряжений питания. Поэтому STMicroelectronics активно расширяет линейку Rail-to-Rail ОУ, предлагая разработчику большой выбор недорогих изделий практически всех классов с функцией Rail-to-Rail (см. таблицу 9). Большой интерес для разработчиков медицинской, автомобильной и промышленной электроники, а также всех видов приборов с батарейным питанием, представляют новые CMOS ОУ TSV911/2/4 и TSV991/2/4, которые помимо высокой точности, примечательны отличным соотношением «быстродействие/энергопотребление» (1,1 мА на границе GBP), ультранизким током смещения <1 пА, стабильным коэффициентом усиления и 5 кВ защитой от ESD.

Таблица 9. Rail-to-Rail ОУ STMicroelectronics
Наименование Описание Кол-во ОУ в корпусе Iпит, мкА Uпит, В Uсм макс, мВ F, МГц Скор. нараст Uвых, В/мкс Iвых, мА Корпус
мин. макс.
TSV911/2/4 NEW Rail-to-Rail ОУ с КМОП входами 1/2/4 820 2,5 5,5 4,5/1,5 8 4,5 35 SOT23-5L, SO8, MiniSO8, SO14, TSSOP14
TSV991/2/4 NEW Rail-to-Rail ОУ с КМОП входами 1/2/4 820 2,5 5,5 4,5/1,5 20 10 35 SOT23-5L, SO8, MiniSO8, SO14, TSSOP14
TS507 NEW Высокопрецизионный Rail-to-Rail ОУ 1 850 2,7 5,5 0,1 1,9 0,61 110 SO8, SOT23-5L
LMV321/358/324 Малопотребляющий Rail-to-Rail ОУ 1/2/4 120 2,5 6 3 1 0,3 29 SOT23-5L, SO8, TSSOP8, SO14, TSSOP14
TS1851/2/4 Низковольный малопотребляющий Rail-to-Rail ОУ 1/2/4 120 1,8 6 3/1 0,48 0,2 40 SOT23-5L, SO8, DIP8, TSSOP8, SO14, DIP14, TSSOP14
TS1871/2/4 Низковольный малопотребляющий Rail-to-Rail ОУ 1/2/4 400 1,8 6 3/1 1,6 0,54 65 SOT23-5L, SO8, DIP8, TSSOP8, SO14, DIP14, TSSOP14
TS461/2/4 Недорогой малошумящий Rail-to-Rail ОУ 1/2/4 2000 2,7 10 5 10 4 1,5 SOT23-5L, SO8, DIP8, TSSOP8, SO14, DIP14, TSSOP14
TS912/4 Высоковольный Rail-to-Rail КМОП ОУ 2/4 200 2,7 16 10/5/2 1,3 0,4 40 DIP8, SO8, DIP14, SO14
TS921/2/4/5 Мощный Rail-to-Rail ОУ 1/2/4 1000 2,7 12 3/0,9 4 1,3 80 SOT23-5L, SO8, DIP8, TSSOP8, SO14, DIP14, TSSOP14
TS931/2/4 Очень экономичный Rail-to-Rail ОУ с КМОП входами 1/2/4 20 2,7 10 10/5/2 0,1 0,05 1,5 Rip-Chip8, SO8, DIP8, TSSOP8, SO14, DIP14, TSSOP14, DIP16, SO16, TSSOP16
TS941/2/4 Сверхэкономичный ОУ с КМОП входами 1/2/4 1,2 2,7 10 10/5/2 0,01 0,004 1,5 SOT23-5L, SO8, DIP8, SO14, DIP14, TSSOP14
TS951/2/4 Экономичный Rail-to-Rail ОУ 1/2/4 900 2,7 12 6 3 1 22 SOT23-5L, SO8, DIP8, TSSOP8, SO14, DIP14, TSSOP14
TS971/2/4 Малошумящий Rail-to-Rail ОУ 1/2/4 2000 2,7 10 5 12 4 1,5 DFN8, SOT23-5L, SO8, DIP8, TSSOP8, SO14, DIP14, TSSOP14
TS982 Мощный ОУ 2 5500 2,5 5,5 5 2 0,7 200 SO8

Аудио усилители STMicroelectronics - это пожалуй самая большая группа специализированных ОУ, ориентированная главным образом на производителей бытового и профессионального мультимедийного оборудования, фото- и видеокамер, звуковых карт для PC, MP3-плейеров, диктофонов и мобильных телефонов. Помимо высококачественного аудиотракта, работающего на динамик головных телефонов и акустических систем, многие из этих усилителей имеют схему цифрового управления аудиоканалами по стандартному интерфейсу, возможность перехода в спящий режим, температурную защиту и другие полезные функции. Поскольку ассортимент ОУ данного класса очень широк, в таблицу 10 сведены лишь несколько аудиоусилителей из разных классов, которые в целом характеризуют всю линейку продукции.

Таблица 10. Некоторые аудиоусилители STMicroelectronics
Наименование Описание Тип
корпуса
Uпит, В Pвых, Вт Режим
выхода
Rнагр., Ом Кг, % PSRR, дБ Кол-во входов Уровень сигнала деж. режима Интерфейс
мин. макс.
TS472 Сверхмалошумящий микрофонный предусилитель с дежурным режимом Flip-Chip12, QFN24 2,2 5,5   Дифф.   0,1 1 1 0
TS4956 NEW Стерео аудио усилитель с I2C Flip-Chip18 2,7 5,5 0,1/1 Однополярн/BTL 8/16   0,5 3   I2C
TS4851 1 Вт/0,16 Вт BTL стереоусилитель динамика/головных телефонов с цифровым управлением Flip-Chip18 3 5,5 0,1/1 Однополярн/BTL 8/16   0,5 3   SPI
TS482 0,1 Вт стереоусилитель головных телефонов SO-8/MiniSO-8/DFN8 2 5,5 0,1 Однополярн 16/32 0,1   2
TS4601 NEW Высокопроизводительный стереоусилитель головных телефонов с I2C Rip-Chip16 2,9 5,5 0,05 Однополярн 16 0,3 100 2 I2C I2C
TS4871 1 Вт усилитель мощности класса AB SO-8/MiniSO-8/DFN8 2,5 5,5 1 BTL 8 0,1   1 1
TS4995 NEW 1,2 Вт усилитель мощности класса AB с регулируемым усилением Rip-Chip9 2,5 5,5 1 BTL 8 0,5 90 1 0 или 1
TS4997 NEW 1,2 Вт стереоусилитель мощности класса AB с программируемыми 3D эффектами QFN16 2,7 5,5 1,2 BTL 8 0,1 80 2 0
TS4998 NEW 1,2 Вт стерео усилитель мощности класса AB QFN16 2,7 5,5 1,2 BTL 8 0,1 80 2 0
TS4962M 3 Вт усилитель D класса не требующий фильтра Flip-Chip9/QFN8 2,4 5,5 3 H-мост 4 0,2   1 0
TS2007 NEW 3 Вт усилитель D класса 6-12 дБ не требующий фильтра QFN8 2,4 5,5 3 H-мост 4 0,2   1 0
TS2012 3 Вт стереоусилитель D класса 6, 8,12 и 24 дБ не требующий фильтра Rip-Chip16/QFN20 2,5 5,5 3 H-мост 4 0,5 63 2 0

ОУ датчиков тока STMicroelectronics (таблица 11) представлены двумя новинками TSC101 и TSC102 (готовится к выпуску), которые предназначены для снятия очень малого дифференциального напряжения с токового шунта верхнего плеча силового каскада и его усиления относительно общей шины с целью формирования нормализованного сигнала обратной связи.

Таблица 11. Усилители датчиков тока STMicroelectronics
Наименование Описание Tраб, °C Корпус Iпит, мкА Uвх синфаз. ном., В Uвх синфаз. макс., В Uпит, В Ку, В/В
мин. макс. мин. макс. мин. макс.
TSC101 NEW Усилитель датчика тока верхнего плеча -40...125 SOT23-5 300 2,8 30 -0,3 60 4 24 20, 50, 100
TSC102 NEW Усилитель датчика тока верхнего плеча с кондиционером сигнала -40...125 MiniSO8/SO8 450 2,8 30 -0,3 60 3,5 5,5 20, рег.

Эти изделия имеют фиксированный коэффициент усиления, который определяется моделью ОУ. Широкий диапазон синфазного напряжения по входу, низкий ток потребления и миниатюрное исполнение плюс расширенный температурный диапазон открывают широкие возможности для применения этих ОУ в устройствах заряда батарей, прецизионных датчиках тока, драйверах электродвигателей и автомобильной электронике (рис. 5).

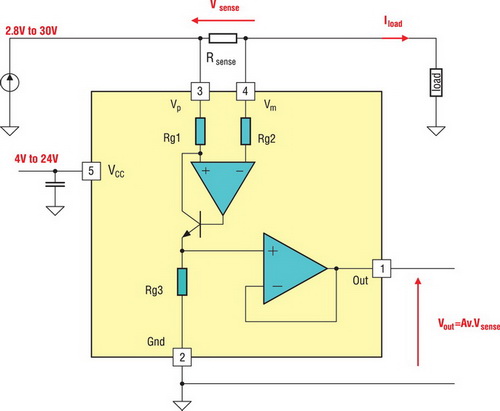

Применение TSC101



Рис. 5. Применение TSC101



Заключение

Цель данной обзорной статьи - улучшить представление о линейке усилителей STMicroelectronics и дать инженеру дополнительные возможности в выборе правильного прибора для новой разработки. Специалисты компании КОМПЭЛ при необходимости готовы оказать разработчикам грамотную техническую поддержку и обеспечить их инженерными образцами рассмотренных изделий.

Получение технической информации, заказ образцов, поставка - e-mail: analog.vesti@compel.ru



Вернуться к содержанию номера







Ваш комментарий к статье
Журнал "Новости Электроники", номер 14, 2009 год. :
Ваше имя:
Отзыв: Разрешено использование тэгов:
<b>жирный текст</b>
<i>курсив</i>
<a href="http://site.ru"> ссылка</a>
