Журнал "Новости Электроники", номер 14, 2009 год.

Линейные регуляторы компании STMicroelectronics

Александр Райхман (КОМПЭЛ)
В целом линейные регуляторы напряжения можно отнести к стандартным изделиям широкого потребления полупроводниковой отрасли. Однако среди них существует собственная ╚элита╩═√ регуляторы с низким (LDO) и сверхнизким падением напряжения. Такие изделия широко применяются в разработках с повышенными требованиями к энергопотреблению: в приборостроении, медицинской и автомобильной электронике, портативной бытовой электронике и т.д. Одним из ведущих производителей таких регуляторов на мировом рынке является компания STMicroelectronics.
Рис. 1. Типовая схема включения регулятора напряжения

Линейные регуляторы напряжения являются одними из важнейших элементов, с помощью которых строится распределенная система питания электронных устройств. Причем большое разнообразие выходных напряжений, мощностей и корпусов выпускаемых регуляторов позволяет очень гибко строить систему исходя из требований потребителя. Безусловными достоинствами использования линейных регуляторов являются низкая стоимость, минимальные габариты компонентов и обвязки, а также отсутствие пульсаций выходного напряжения, что очень важно при питании прецизионной аналоговой техники.

Компания STMicroelectronics является одним из мировых лидеров в разработке и производстве регуляторов напряжения, выпуская регуляторы как с фиксированным выходным напряжением, так и с регулируемым в широких пределах.

В целом все регуляторы можно разделить на три основные группы:

Стандартные регуляторы выпускаются многими производителями и имеют всем известное обозначение - серия L78 (для положительных напряжений) и серия L79 (для отрицательных). В свою очередь стандартные регуляторы делятся на слаботочные с выходным током в районе 0,1 А (L78Lхх), со средним значением тока порядка 0,5 А (L78Мхх) и сильноточные 1...1,5 А (L78хх). Невысокая стоимость, простота применения и большое разнообразие выходных напряжений и корпусов делают эти компоненты весьма популярными при создании простых схем электропитания. Надо отметить, что эти регуляторы обладают рядом дополнительных функций, обеспечивающих безопасность функционирования. К ним относятся защита от перегрузки по току и температурная защита от перегрева микросхемы.

В то же время существуют определенные условия (ограниченные возможности по удалению избыточного тепла, маломощные источники электропитания или батарейный тип питания), которые требуют сниженного собственного энергопотребления регуляторов. Регуляторы напряжения с малым падением также ранжируются по величине выходного тока, от которого зависит и величина падения напряжения, и тип корпуса. Наиболее популярные типы LDO-регуляторов сведены в таблицу 1.

Таблица 1. LDO-регуляторы STMicroelectronics
Наименование Входное
напряжение, В
Выходной
ток, А
Падение
напряжения, В
Тип корпуса
LD1084xxx 30 5 1,3 TO220
LD1085xxx 30 3 1,3 TO220, D2PAK
LD1086xxx 30 1,5 1,3 TO220, D2PAK
LD1117Axxx 10 1,0 1,1 DPAK, SOT223
LD1117xxx 15 0,8 1,1 DPAK, SOT223
ST715xxx 24 0,085 0,5 SOT23, DFN8

Регуляторы напряжения с очень малым падением используются, когда потребление энергии является критичным свойством микросхемы. Как правило, это переносная бытовая и профессиональная аудио- и видеотехника, носимые медицинские или геодезические приборы, телекоммуникационное оборудование. Эти микросхемы более функционально насыщены: так, Они также имеют малый выходной шум, быстрый отклик на изменения в нагрузке и входном напряжении и, в некоторых версиях, точность <1%. Наиболее популярные модели приведены в таблице 2.

Таблица 2. Регуляторы STMicroelectronics со сверхмалым падением напряжения
Наименование Входное
напряжение, В
Выходной
ток, А
Падение
напряжения, В
Тип корпуса
LFxxx 16 0,5 0,45 TO220, DPAK, PPAK
KFxxB 20 0,5 0,4 SO8, DPAK
LExxx 18 0,1 0,2 SO8, TO92
LD2981xxx 16 0,1 0,17 SOT23, SOT89
LD2980xxx 16 0,05 0,12 SOT23, SOT89

Достоинствами этих регуляторов является наличие автомобильных вариантов исполнения, широкий температурный диапазон от -40 до 125°С и предельная простота включения, как показано на рис. 1.

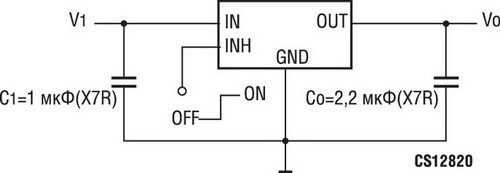

Типовая схема включения регулятора напряжения



Рис. 1. Типовая схема включения регулятора напряжения

Получение технической информации, заказ образцов, поставка - e-mail: analog.vesti@compel.ru

Вернуться к содержанию номера
