Журнал "Новости Электроники", номер 3, 2010 год.

Применение контроллеров NCP101X/102X при разработке сетевых источников питания средней мощности

Константин Староверов
В статье приводится обзор контроллеров из семейств NCP101X/102X компании ON Semiconductor, которые являются прекрасной основой для построения современных импульсных источников питания средней мощности.

Разработка источника питания (ИП) является одним из самых ответственных этапов разработки электронной техники. От него напрямую зависят такие важные параметры, как рабочий диапазон входного напряжения, потребляемая мощность в дежурном режиме, габаритные размеры, надежность, электромагнитная совместимость и себестоимость. Однако на практике не всегда получается выделить достаточные ресурсы для выполнения этого этапа работ, т.к. большая часть времени затрачивается на реализацию функций электронного устройства. В таких условиях на выручку могут прийти готовые модули AC/DC- или DC/DC-преобразователей. Их применение позволяет свести до минимума затраты времени на проектирование, однако, ввиду сравнительно высокой стоимости, может сделать конечное решение неконкурентоспособным. Компромиссом в такой ситуации могут служить высокоинтегрированные контроллеры импульсных ИП, но при условии, что они отличаются приемлемой ценой, предельной простотой схемы включения и не требуют долгого обоснования параметров схемы включения. Сопутствующими бонусами такого выбора могут оказаться передовые рабочие характеристики, соответствие разнообразным регуляторным нормам и стандартам, возможность использования миниатюрных емкостных и индуктивных элементов и др.

Примером таких высокоинтегрированных контроллеров является семейство микросхем NCP101X/102X компании ON Semiconductor. Прототипом для их создания послужило еще одно семейство этой компании - NCP1200, широкая популярность которого стала ярким подтверждением правильности новой концепции построения контроллера, которая, несмотря на компактность его конструкции (восьмивыводной корпус), обеспечивает необходимую гибкость в решении различных задач проектирования ИП. Концепция компактности и гибкости была полностью воплощена и даже усилена в новых семействах контроллеров NCP101X/102X, принципиальное отличие которых заключается в дополнительной интеграции силового коммутатора на напряжение 700 В, что еще больше упростило схему включения.

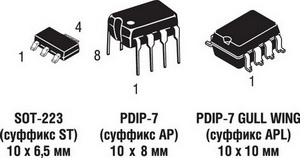

Контроллеры NCP101X/102X изготавливаются в корпусах трех типов SOT-223, PDIP-7 и PDIP-7 GULLWING (см. рис. 1) с расположением выводов, показанном на рис. 2.



Конструкция и маркировка



Рис. 1. Конструкция и маркировка

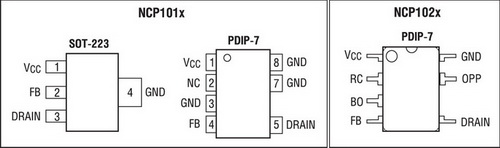

Расположение выводов




Рис. 2. Расположение выводов

Последний корпус является особой версией PDIP-7 со специальной формовкой выводов, которая делает его пригодным для поверхностного монтажа. Типоразмер этих PDIP-корпусов полностью идентичен популярному корпусу PDIP-8, а отличие состоит лишь в физическом отсутствии одного вывода (6), что было сделано из соображений увеличения путей утечки вокруг высоковольтного вывода DRAIN (5). Представители семейств NCP101X/102X классифицированы по установленному внутреннему порогу ограничения тока через силовой коммутатор (см. таблицу 1), и таким образом каждый из них ориентирован на достижение определенного уровня выходной мощности ИП.

Таблица 1. Основные технические характеристики контроллеров NCP101X/102X
Наименование RDSON, Ом FSW (ном.), кГц IP, мА IDSS1), мА Функция ограничения выходной мощности при повышенном сетевом напряжении Функция блокировки при недопустимом снижении сетевого напряжения Ориентировочная выходная
мощность2), Вт
Корпус
с DSS без DSS
230 В ±15% 100... 260 В 230 В ±15% 100... 260 В
NCP1010 22 65/100/130 100 8,5 Нет Нет 4,2 2 4,2 2 7-выв. PDIP, 4-выв. SOT-223
NCP1011 22 65/100/130 250 8,5 Нет Нет 10,6 4,9 10,6 4,9 7-выв. PDIP
(в т.ч. Gull Wing), 4-выв. SOT-223
NCP1012 11 65/100/130 250 8 Нет Нет 10,6 4,9 10,6 4,9 7-выв. PDIP
(в т.ч. Gull Wing), 4-выв. SOT-223
NCP1013 11 65/100/130 350 8 Нет Нет 14,8 6,8 14,8 6,8 7-выв. PDIP, 4-выв. SOT-223
NCP1014 11 65/100 450 8 Нет Нет 17,3 7,8 19 8,8 7-выв. PDIP
(в т.ч. Gull Wing), 4-выв. SOT-223
NCP1015 11 65/100 450 8 Нет Нет 14 6 19 8 7-выв. PDIP, 4-выв. SOT-223
NCP1027 5,8 65/100 800 Есть Есть     25 15 7-выв. PDIP
NCP1028 5,8 65/100 800 Есть Есть     25 15 7-выв. PDIP
Примечание:
1) потребляемый ток при использовании питания по методу DSS;
2) температура окружающей среды 50°С, частота преобразования 65 кГц, открытая конструкция.

Каждый из представителей семейств также доступен в исполнениях с разной частотой преобразования, как указано в таблице 1. Кроме того, некоторые представители семейств отличаются реализацией отдельных функций, а в целом семейство NCP102X характеризуется усиленными функциями защиты. Однако прежде чем говорить об отличиях, рассмотрим базовый набор особенностей и функций всех контроллеров.



Общие особенности NCP101X/102X



Отличия NCP1010-1014 от NCP1015

По набору особенностей контроллер NCP1015 полностью идентичен остальным представителям семейства NCP101x за одним единственным исключением - он не поддерживает функции блокировки при перенапряжении на выводе VCC. Данная функция важна в ИП, где в целях повышения выходной мощности и снижения потребляемой на холостом ходу мощности взамен DSS используется питание вывода VCC через вспомогательную обмотку. При возникновении обрыва в цепи обратной связи по напряжению (который ведет к опасному росту всех выходных напряжений) в случае NCP1010-1014 произойдет блокировка контроллера, при этом его разблокировка возможна только повторной подачей питания. В случае NCP1015 блокировка не произойдет, а защитное действие ограничится лишь отсечкой избыточного напряжения на выводе VCC встроенным стабилитроном.



Отличия NCP1027 и NCP1028

В продолжение темы защиты от перенапряжения, реализованной через вывод VCC, следует отметить, что идентичные отличия имеют место и между контроллерами NCP102x. NCP1028 не поддерживает данной функции, а у NCP1027 она поддерживается, но отличным от NCP1010-1014 образом. В случае NCP1027 разблокировка происходит автоматически, не требуя повторной подачи питания.



Отличия NCP101x и NCP102x

NCP102x поддерживают дополнительные функции, для которых выделены три отдельных вывода: RC, BO и OPP. Вывод RC относится к функции компенсации пилообразным сигналом. Данный вывод предназначен для управления наклоном этого сигнала путем установки внешнего резистора требуемого номинала между RC и GND. Потребность в такой функции возникает в ИП, выполненных по топологии с непрерывной проводимостью (CCM), т.к. применение в нем контроллера, использующего токовое управление преобразованием, может привести к субгармоническим колебаниям. Если потребность в данной функции отсутствует, вывод RC необходимо соединить с VCC. Другая особенность NCP102x - функция блокировки при снижении напряжения, которой можно управлять через вывод BO путем подключения резистивного делителя напряжения к выпрямленному сетевому напряжению. Если напряжение на этом выводе становится ниже порогового уровня, выходной коммутатор переходит в отключенное состояние. Как только сетевое напряжение возвратится в нормальный диапазон, контроллер возобновит работу. Вывод BO также имеет альтернативное назначение. Его можно использовать для необратимой блокировки контроллера. Для этого на BO необходимо подать внешнее напряжение выше 3,5 В. В этом случае контроллер полностью заблокируется, а его разблокировка возможна только повторной подачей сетевого напряжения. Совместное использование рассмотренных возможностей вывода BO иллюстрирует рис. 3.

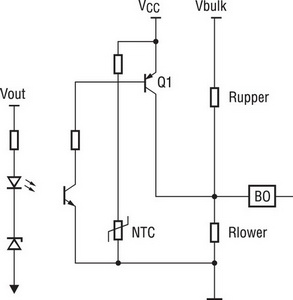

Пример использования возможностей вывода BO



Рис. 3. Пример использования возможностей вывода BO



Здесь порог блокировки при снижении напряжения задается резисторами RUPPER и RLOWER. Дополнительно предусмотрен транзистор Q1, который в случае отпирания подает напряжение VCC на вывод BO и, таким образом, необратимо блокирует контроллер. Условиями отпирания транзистора являются снижение сопротивления терморезистора в случае недопустимого превышения окружающей температуры или отпирание транзисторной оптопары в случае выявленного (с более высокой точностью, чем через вывод VCC) перенапряжения на выходе. Наконец третья особенность NCP102x - функция компенсации роста выходной мощности при повышенном сетевом напряжении. Необходимость в такой функции вызвана задержкой в обнаружении достижения током, протекающим через коммутатор, предустановленного пикового значения и, как следствие, кратковременное превышение этого значения. При работе ИП с напряжением, близким к верхней границе его рабочего диапазона, это может привести к нежелательному повышению выходной мощности. Чтобы исключить такой рост мощности, к выводу OPP подключается делитель выпрямленного сетевого напряжения (схема идентична выводу BO) с требуемыми параметрами. Если потребность в этой функции отсутствует, вывод OPP необходимо подключить к цепи GND.

Еще одно важное преимущество контроллеров NCP101x/NCP102x - доступность обширной технической поддержки в виде оценочных плат (см. таблицу 2, рис. 5 и 6; доступны для заказа через КОМПЭЛ), документации к ним и рекомендаций по применению (AND8125/D, AND8134/D, AND8142-D). Эти рекомендации дают исчерпывающие ответы на вопросы, связанные с применением контроллеров, и обоснования параметров схемы их включения в конкретном применении. Также следует обратить внимание на доступность SPICE-моделей контроллеров, которые дают возможность проверить выполненные расчеты с помощью схемного симулятора.

Таблица 2. Обзор оценочных плат
Код заказа Наименование Краткое описание
NCP1012GEVB Оценочная плата импульсного ИП на основе NCP1012 Плата демонстрирует реализацию импульсного ИП с универсальным сетевым входом (127/220 В) и выходной мощностью 6,5 Вт. КПД изменяется в пределах 75,7…76,5% при работе с входным напряжением 100...230 В. Здесь также демонстрируется преимущество метода DSS, который позволяет использовать более простой (двухобмоточный) импульсный трансформатор.
NCP1013ADAPEVB Оценочная плата сетевого адаптера мощностью 6 или 12 Вт на основе NCP1013 На плате собран импульсный ИП с универсальным сетевым входом и выходом 12/0,65 В/А. На плате предусмотрена перемычка, которая позволяет сделать выбор: использовать DSS или питаться от вспомогательной обмотки. Это дает возможность сопоставить изменение выходной мощности и потребляемой мощности на холостом ходу при одном и другом способе организации питания контроллера.
NCP1013LEDGEVB Драйвер светодиодов мощностью 5 Вт на основе NCP1013 Плата демонстрирует преимущества использования контроллеров NCP101x/102x в качестве стабилизатора постоянного тока, которые находят широкое применение в светодиодной светотехнике. К числу преимуществ относятся: широкий входной диапазон, малые размеры и себестоимость, высокий КПД, нечувствительность к колебаниям сетевого напряжения и высокая надежность.
NCP1014LEDGTGEVB Драйвер светодиодов мощностью 8 Вт с входом 90...305 В и коэффициентом мощности 0,8 Демонстрируется, как добиться соответствия требованию Energy Star к коэффициенту мощности светодиодных осветительных устройств (>0,7). Выходная мощность драйвера 8 Вт делает его идеальным для совместной работы с такими светодиодами как Cree XLAMP(R) MC-E, которые в одном корпусе интегрируют 4 светодиода. Величина выходного тока установлена на уровне 630 мА, но ее можно легко изменить заменой токоизмерительного резистора на другой подходящего номинала.
NCP1014LEDR2GEVB Драйвер светодиодов мощностью 8 Вт с входом 90...265 В Еще одна демонстрация драйвера светодиодов мощностью 8 Вт с другими выходными параметрами: ток стабилизируется на уровне 360 мА, а в случае обрыва нагрузки напряжение ограничивается на уровне 24 В.
NCP1014STBUCGEVB Понижающий неизолированный AC/DC-преобразователь с универсальным сетевым входом и выходом 12/200 В/мА Показывается возможность реализации простого неизолированного AC/DC-преобразователя по понижающей топологии (BUCK).
NCP1027ATXGEVB Вспомогательный блок питания мощностью 10 Вт на основе NCP1027 Данная плата демонстрирует еще один из возможных вариантов применения контроллеров NCP101x/102x: канал вспомогательного питания в составе более мощного источника питания (например, компьютера). Плату также можно рассматривать в качестве примера применения NCP1027 в стабилизаторе напряжения с выходом 5/2 В/А.
NCP1028LEDGEVB Драйвер светодиодов с током управления 720 мА и ограничением напряжением на уровне 18 В Самая мощная версия драйвера светодиодов среди представленных здесь, выполненная на основе NCP1028.

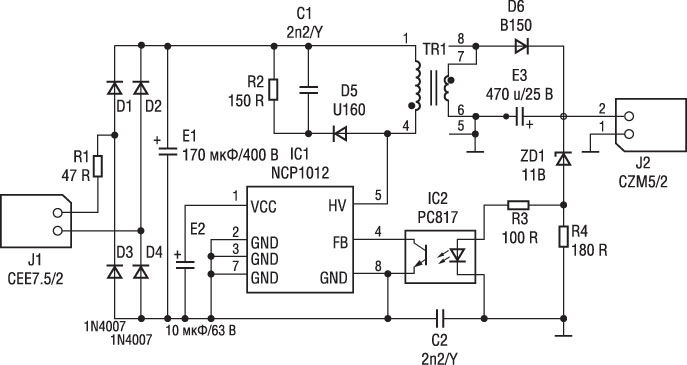

Убедиться в преимуществах рассмотренных контроллеров и в простоте схемной реализации поможет рис. 4, где представлена схема импульсного ИП (соответствует схеме NCP1012GEVB) с универсальным сетевым входом и выходной мощностью 6,5 Вт.



Схема импульсного ИП мощностью 6,5 Вт



Рис. 4. Схема импульсного ИП мощностью 6,5 Вт



Оценочная плата импульсного ИП на основе NCP1012

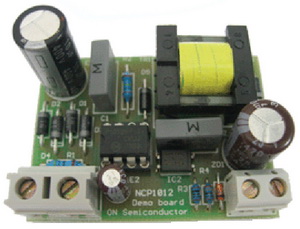

Рис. 5. Оценочная плата импульсного ИП на основе NCP1012



Драйвер светодиодов с током управления 720 мА и ограничением напряжением на уровне 18 В



Рис. 6. Драйвер светодиодов с током управления 720 мА и ограничением напряжением на уровне 18 В





Заключение

Микросхемы NCP101X/102X - идеальный выбор для тех, кто в кратчайшие сроки нуждается в разработке импульсного сетевого источника питания средней мощности (до 25 Вт), сочетающего такие особенности как простота реализации, высокая эффективность и надежность, малое занимаемое пространство и отличные характеристики электромагнитной совместимости. Микросхемы доступны в исполнениях с разными частотами преобразования, максимальными токами выходного коммутатора и особенностями защитных функций, но при этом остаются совместимыми по расположению выводов, что дает дополнительную гибкость в оптимизации себестоимости и размеров источника питания в зависимости от его выходной мощности и рабочих условий.

Получение технической информации, заказ образцов, поставка - e-mail: analog.vesti@compel.ru
