Журнал "Новости Электроники", номер 9, 2010 год.

Как питаются светодиоды сегодня?

Константин Староверов (г. Донецк)
Уменьшение себестоимости светодиодного освещения═√ одна из главных задач при проектировании. Статья поможет разработчику сделать правильный выбор источника питания.

Сверхъяркие светодиоды благодаря превосходству электрических (выше КПД, меньше тепловыделение), оптических (нет ультрафиолетового излучения, широкий выбор цветов свечения) и эксплуатационных (выше надежность, меньше эксплуатационные расходы) характеристик по сравнению с традиционными источниками света находят все большее применение в разнообразных светотехнических коммерческих и промышленных системах. Однако, полагаясь на достаточно высокое значение срока службы светодиодов (а это 50...100 тысяч часов), не стоит забывать, что они действительны для рабочих условий, оговоренных в документации. В частности, электрические режимы работы светодиодов задает источник питания (драйвер светодиода) и, таким образом, следует уделять внимание его выбору (рисунок 1, таблица 1), руководствуясь следующим:



Диаграмма выбора модульного источника питания для светодиодов

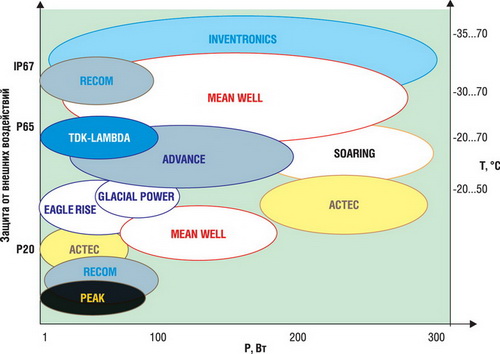

Рис. 1. Диаграмма выбора модульного источника питания для светодиодов



Таблица 1. Модульные источники питания для светодиодов
Параметры Soaring DigTech Actec Inventronics GlacialPower Eaglerise Electric & Electronic Mean Well TDK-Lambda Peak Recom
Класс
защиты IP
IP68 есть
IP67/66     есть     есть есть   есть
IP65/64   есть   есть есть есть
IP20 есть есть   есть есть есть   есть
Режим стабилизации Iвых есть есть есть есть есть есть есть есть есть
Uвых есть есть есть есть есть есть есть
Выходная мощность, Вт 4,2...200 3...240 25...300 3...30 3...320 18...320 12...100 10...40 10...42
Выходной ток, А 0,31...0,70 0,35...1,05 0,35...8,33 0,35/0,70 0,35/0,70 0,35...22 0,35...10 0,30...1,20 0,30...1,20
Выходное напряжение, В 12/24 12/24 12...150 12/24 5...48 10...54 5...48 5...32 2...35
Диммирование нет есть есть есть есть есть нет есть есть
Диапазон рабочих температур, °С -30...70
-10...60
-20...45
-20...70
-35...60
-20...70
-20...40
-10...70
-10...45 -40...50
-30...70
-25...70 -40...85 -40...85

Например, индустриальные драйверы для питания систем наружного освещения должны иметь высокую степень защиты от влаги и пыли (IP65 и выше) и быть устойчивыми к действию молниевых разрядов согласно стандарту МЭК-61000-4-5 (в РФ действует [1]). Кроме того, они должны отвечать разнообразным требованиям к энергоэффективности и электромагнитной совместимости, в т.ч. требованиям к коэффициенту мощности и гармоническому составу потребляемого тока. Драйверы коммерческого назначения, использующиеся для построения систем освещения внутри помещений, в числе прочего, должны отвечать требованиям защиты человека от поражения электрическим током (они должны относиться к системам с безопасным сверхнизким напряжением (система SELV) согласно стандартам [2, 3]). Их конструкция может быть аналогична импульсным источникам питания, например, в виде сетевого адаптера, в металлическом негерметичном корпусе для монтажа в U-канал, в пластиковом корпусе для монтажа на DIN-рейку, в виде герметизированных модулей и др. Однако наиболее распространенным является корпус, наследованный от электронных балластов люминесцентных ламп. Примеры таких корпусов показаны на рисунке 2.

Примеры корпусов драйверов светодиодов   Примеры корпусов драйверов светодиодов

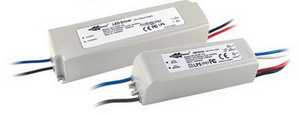

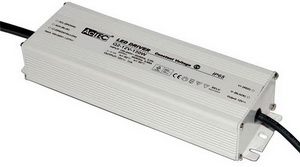

Рис. 2. Примеры корпусов драйверов светодиодов: а) пластиковый, б) металлический



Индустриальные драйверы светодиодов

Mean Well (www.meanwell.com) - тайваньская компания, учрежденная в 1982 году; ведущий производитель в области импульсных источников питания. Драйверами для светодиодного освещения компания занимается с 2006 года. В настоящее время их ассортимент насчитывает более 100 моделей мощностью от 18 до 240 Вт. Большая часть продукции соответствует классу 2 стандарта UL1310, стандартам EN61347-2-13, EN61000-3-2 (класс C) и имеет степень защиты IP64...67. К числу особенностей драйверов Meanwell также можно отнести возможность регулировки порога ограничения тока и более высокий срок гарантии (3 года, а у других рассматриваемых производителей - 1-2 года). Подробнее эти драйверы рассмотрены в отдельной статье номера.

Inventronics (www.inventronics-co.com) - китайско-американское предприятие, которое расположено в г. Ганджоу (Китай) и специализируется на разработке, изготовлении, продаже драйверов светодиодов высокой мощности и сетевых адаптеров. Выпускаемые Inventronics драйверы светодиодов выполнены по современной схемотехнике с применением передовых технологий корпусирования. Благодаря этому они отличаются КПД свыше 80%, коэффициентом мощности 0,92...0,99 и высокой надежностью, а также идеальны для наружного использования и промышленных применений, в т.ч. в системах уличного освещения и освещения тоннелей. Продукция отвечает международным стандартам безопасности и нормам электромагнитной совместимости и классифицируется по параметру стабилизации на выходе (ток или напряжение), входному диапазону (≈90...264 В или ≈90...305 В) и мощности (25...300 Вт). Обозначение серий драйверов представлено в таблице 2, а обзор ассортимента - в таблице 3.

Таблица 2. Обозначение серий драйверов светодиодов Inventronics
Параметр стабилизации выхода Входной диапазон
~90...264 В ~90...305 В
Ток EWC EUC
Напряжение EWV EUV
Таблица 3. Обзор ассортимента драйверов Inventronics
Мощность, Вт Выход Количество выходов Регулировка яркости Диапазон
~90...305 В
IP67
1 2 3 4
25 Ток (0,35...2,08 А) Есть       Есть Есть
Напряжение (12...48 В) Есть         Есть
30 Ток (0,35...2,5 А) Есть           Есть
Напряжение (12, 24 В) Есть           Есть
35 Ток (0,35...2,9 А) Есть       Есть Есть Есть
Напряжение (12...48 В) Есть         Есть Есть
40 Ток (0,35...3,33 А) Есть       Есть Есть
50 Ток (0,35...4,2 А) Есть       Есть Есть Есть
Напряжение (12...48 В) Есть         Есть Есть
60 Ток (0,35...5,0 А) Есть         Есть Есть
75 Ток (0,35...5,0 А) Есть       Есть Есть Есть
Напряжение (12...105 В) Есть         Есть Есть
76 Напряжение (12...54 В) Есть         Есть Есть
100 Ток (2 х 0,35 А; 0,35...4,2 А) Есть Есть     Есть Есть Есть
Напряжение (12...105 В) Есть         Есть Есть
120 Ток (0,35...4,9 А) Есть       Есть Есть Есть
150 Ток (3 х 0,35 А; 0,45...5,95 А) Есть   Есть     Есть Есть
Напряжение (12...105 В) Есть         Есть Есть
200 Ток (4 х 0,35 А; 0,45...8,33 А) Есть     Есть   Есть Есть
Напряжение (12...105 В) Есть         Есть Есть
250 Напряжение (12...150 В) Есть         Есть Есть
300 Напряжение (12...150 В) Есть         Есть Есть

Некоторые драйверы с токовым выходом доступны в исполнениях с несколькими выходами и аналоговым интерфейсом регулировки яркости свечения. Многие из них выпускаются в исполнении со степенью защиты от влаги и пыли IP67, прочие - IP66. В ассортименте источников питания для светодиодов также есть представители, отвечающие классу устойчивости 4 к молниевым разрядам согласно стандарту МЭК-61000-4-5. Стандартный набор имеет защиту от перенапряжения, токовой перегрузки, короткого замыкания и перегрузки. Некоторые драйверы дополнительно оснащены защитой от перегрева. Они также различаются диапазонами рабочих температур, которые можно обобщенно записать - [-35...-20°С, 60...70°С].

Soaring DigTech (http://www.soaring-cn.com) - еще один ведущий производитель и поставщик импульсных источников питания, сетевых адаптеров и драйверов светодиодов из Китая (г. Шеньжень). Компания обладает собственной командой инженеров-разработчиков и более чем десятилетним опытом работы в этой области. Высокое качество продукции достигается использованием в производстве современного производственного оборудования, соответствующего ведущим международным стандартам, и тестированием всей выпускаемой продукции. Также как и у Inventronics ассортимент драйверов светодиодов делится на четыре семейства (таблица 4) по нормативной базе, в соответствии с которой выполнена продукция. При этом диапазон питающего переменного напряжения у всех драйверов одинаков и составляет ≈90...250 В.

Таблица 4. Обозначение серий драйверов светодиодов Soaring DigTech
Параметр стабилизации выхода Соответствие нормативным требованиям
ROHS, CE, EN61000-3-2, EN55015, EN61000-3-3, EN61547 ROHS, CE (IEC61347)
Ток SAF SA
Напряжение SVF SV

Драйверы поддерживают привычный набор защит (от к.з., перегрузки по току, перенапряжения и перегрева с автоматической разблокировкой) и рассчитаны на работу в температурном диапазоне -20...70°С. Особенностью ассортимента Soaring является степень защиты от влаги и пыли IP68 (полная защита от проникновения воздуха). Диапазон мощностей драйверов Soaring расширен в области малых мощностей (менее 25 Вт) и ограничен у токовых драйверов 60 ваттами. Кроме того, Soaring предлагает меньшее число исполнений по выходным параметрам.



Коммерческие драйверы светодиодов

GlacialPower (www.glacialpower.com) - молодая тайваньская компания, созданная в 2006 году GlacialTech и группой талантливых инженеров, в арсенале которых имеются успешно выполненные проекты компьютерных источников питания для таких компаний, как Acer, Asus, Cisco, IBM, LG Electronics, Microsoft, Samsung, Sony, Toshiba и др. Компания выпускает несколько серий светодиодных источников питания в разнообразных пластиковых корпусах, часть из которых имеет степень защиты IP65 (таблица 5).

Таблица 5. Обзор серий драйверов светодиодов GlacialPower
Серия Вход, В Выход IP Мощность, Вт Тип Фото
LC…-01 ~90...264 0,35/0,7 А   3/6 Базовый
LC…-02 0,35/0,7 А IP65 3...9 Базовый
LC…-03 0,35/0,7 А   3...9 Базовый
LC…-04 0,35/0,7 А   16/18 Базовый
LC…-06 0,35/0,7 А   3/6 Базовый
LC…-08 0,35/0,7 А IP65 3...9 Базовый
LV…-01 12/24   3/6 Базовый
LV…-03 12/24 В   3...10 Базовый
LS 0,34/0,68 А   12 с функцией ККМ (cos >0,9/~115 В)
LD 12/24 7...30 0,35/0,7/1А   2...24 DC/DC-драйвер

В новой серии драйверов LS учтена специфика совместной работы со светодиодами. Они более экономичны и поддерживают возможность регулировки яркости свечения с помощью обычного симисторного диммера - важного атрибута для коммерческого драйвера. Серия LS благодаря расширению температурного диапазона до -20...70°С (у серий LV/LC: -10...40°С) может использоваться в промышленных применениях. Особенностью ассортимента Glacial Power является наличие в нем драйверов на постоянное входное напряжение (серия LD).

Eaglerise Electric & Electronic (www.eaglerise.com) - компания, учрежденная в 1992 году в Китае (г. Фошан). Специализируется на производстве электромагнитных трансформаторов и импульсных источников питания, в т. ч. для светодиодного освещения. В ассортименте компании представлены компактные модули питания со стабилизированным выходным током (0,35 или 0,7 А) и небольшой мощностью 1...30 Вт (табл. 6).

Таблица 6. Обзор серий драйверов светодиодов Eaglerise
Серия Вход, В Выход, А IP Мощность, Вт Фото
SLP ~100...240 0,35/0,7 IP65 1...3
ELP…LS ~220...240 0,35/0,7 IP20 6...30
ELP3X1LS ~100...240 0,35 IP20 3
ELP…PS ~220...240 0,35/0,7 IP20 3
ELP…CS ~100...240 0,35/0,7 IP20 9

Рабочий диапазон температуры окружающей среды составляет -10...45°С. Также имеются драйверы с повышенной до IP65 степенью защиты от влаги и пыли (SLP). Источники питания для светодиодов компании Eaglerise относятся к системам SELV, что подчеркивает их высокий уровень электробезопасности.

Actec (www.actec.com.cn) - один из самых крупных в Китае производителей электронных балластов и трансформаторов, светодиодных ламп, а также драйверов и контроллеров для них. Выступая в роли контрактного производителя для известных во всем мире компаний, Actec зарекомендовала себя в качестве пунктуального поставщика продукции с гарантированным качеством и приемлемой ценой. Actec предлагает широкий ассортимент высококачественных драйверов светодиодов мощностью 3...240 Вт (табл. 7): серия EGL со стабилизированным выходным током; серии Q1, Q2, EGL со стабилизированным напряжением; драйверы, допускающие регулировку яркости свечения обычным симисторным диммером (серия DIM) и др. У драйверов EGL и DIM уровень электробезопасности соответствует системе SELV.

Таблица 7. Обзор серий драйверов светодиодов Actec
Серия Мощность, Вт Вход, В Выход Корпус Окружающая
температура, °С
EGL 3/6/15. ~100...240 12/24 В Компактный пластиковый -20...50
3/6/12...17 ~100...240 0,35/0,5/0,7/1,05 А -20...50
DIM 8/12/16 ~220...240 0,35/0,5/0,7 А -20...50
Q1 60/100/150/320 ~100...240 12/24 В Металлический
(негерметизированный)
-20...70
Q2 60/100/150/240 ~100...240 12/24 В Металлический (IP65) -20...50



Литература

1. ГОСТ Р 51317.4.5-99 «Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний».

2. ГОСТ Р МЭК 61140-2000 «Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи».

3. ГОСТ Р 50571.3-94 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражений электрическим током».

Получение технической информации, заказ образцов, поставка - e-mail: ac-dc-ac.vesti@compel.ru
