Журнал "Новости Электроники", номер 14, 2007 год.Новые DC/DC-преобразователи универсального применения в SMD-корпусах КОМПАНИИ PEAK
Компания PEAK electronics GmbH (Германия) выпускает DC/DC-преобразователи мощностью от 0,25 до 60 Вт в стандартных корпусах: SMD, SIP4, SIP7, DIP8, DIP24, 2"x1", 2"x1,6", 2"х2" со стандартным расположением выводов для индустриального применения в диапазоне температур от -40 до +85°С , с электрической прочностью изоляции от 1000 В до 5200 В. Компания PEAK electronics GmbH сертифицирована по ISO 9001:2000.
Компания предлагает своим клиентам новые DC/DC-преобразователи в SMD-корпусах мощностью 1 Вт: серии PME с одним выходом и серии PMA с двумя выходами. Эти конверторы преобразуют входное напряжение 5 или 12 В в выходное напряжение 5, 9, 12, 15, ±5, ±9, ±12 или ±15 В в зависимости от модели. Основные параметры новых преобразователей:
- электрическая прочность изоляции 1 кВ постоянного тока,
- точность установки выходного напряжения 5%,
- нестабильность выходного напряжения 1,2% при изменении входного напряжения 1%,
- нестабильность выходного напряжения 9% при изменении нагрузки от 10 до 100%,
- КПД до 79%,
- уровень шумов в полосе 20 МГц: 75 мВ (размах),
- диапазон рабочих температур: -40...85°C,
- диапазон температур хранения: -55...125°C,
- размеры корпуса:
12,7х7,50х6,25 мм (PME), 15,24х7,50х6,75 мм (PMA).
Параметры моделей новых преобразователей серий PME, PMA приведены в таблице 1.
Таблица 1. Параметры моделей DC/DC-преобразователей PME, PMA мощностью 1 Вт| Наиме- нование* | Uвх, В | Uвых, В | Iвых, мА | Аналог TRACO | Аналог AIMTEC |
|---|---|---|---|---|---|
| Преобразователи с однополярным выходом | |||||
| PME-0505TLF | 5 ±10% | 5 | 200 | TSM 0505S | AM1L-0505S-NZ |
| PME-0509TLF | 9 | 111 | TSM 0509S | AM1L-0509S-NZ | |
| PME-0512TLF | 12 | 84 | TSM 0512S | AM1L-0512S-NZ | |
| PME-0515TLF | 15 | 67 | TSM 0515S | AM1L-0515S-NZ | |
| PME-1205TLF | 12 ±10% | 5 | 200 | TSM 1205S | AM1L-1205S-NZ |
| PME-1209TLF | 9 | 111 | TSM 1209S | AM1L-1209S-NZ | |
| PME-1212TLF | 12 | 84 | TSM 1212S | AM1L-1212S-NZ | |
| PME-1215TLF | 15 | 67 | TSM 1215S | AM1L-1215S-NZ | |
| Преобразователи с двуполярным выходом | |||||
| PMA-0505TLF | 5 ±10% | ±5 | ±100 | TSM 0505D | AM1L-0505D-NZ |
| PMA-0509TLF | ±9 | ±56 | нет | AM1L-0509D-NZ | |
| PMA-0512TLF | ±12 | ±42 | TSM 0512D | AM1L-0512D-NZ | |
| PMA-0515TLF | ±15 | ±33 | TSM 0515D | AM1L-0515D-NZ | |
| PMA-1205TLF | 12 ±10% | ±5 | ±100 | TSM 0505D | AM1L-1205D-NZ |
| PMA-1209TLF | ±9 | ±56 | нет | AM1L-1209D-NZ | |
| PMA-1212TLF | ±12 | ±42 | TSM 0512D | AM1L-1212D-NZ | |
| PMA-1215TLF | ±15 | ±33 | TSM 0515D | AM1L-1215D-NZ | |
| * суффикс «LF» означает отсутствие свинца | |||||
Преобразователи новых серий PME, PMA выпускаются в стандартных корпусах со стандартным расположением и назначением выводов (рис. 1), для удобства в таблице 1. приведены наименования аналогичных преобразователей популярных серий других производителей.

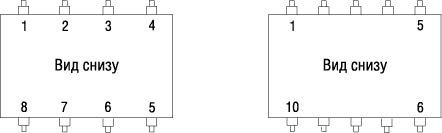

Рис. 1. Расположение и назначение выводов преобразователей в SMD-корпусах:
а) PME-серия, б) PMA-серия
DC/DC-преобразователи серий PME, PMA - универсального применения. Они могут быть использованы в приборах промышленной автоматики, телекоммуникационной аппаратуре, в измерительных приборах промышленного назначения, в медицинском оборудовании и т.д. Преобразователи позволяют получить нужное напряжение, преобразовать напряжение питания промежуточной шины в напряжение питания сенсора, осуществить развязку цепей в цифровой технике.
Для увеличения выходного напряжения или для получения нестандартного значения выходного напряжения эти преобразователи можно подключать последовательно. Для увеличения выходной мощности их можно включать параллельно, при этом необходимо применять защитные развязывающие диоды на выходе. Более подробно правила включения DC/DC-преобразователей изложены на специализированном сайте по источникам питания http://ps.compel.ru/.
Таблица 2. Популярные серии DC/DC-преобразователей PEAK
| Серия | Мощ- ность, Вт | Электри- ческая проч- ность изоляции, кВ | Варианты Uвх, В | Варианты Uвых, В | Тип корпуса |
|---|---|---|---|---|---|
| P6AU-XXXXE | 1 | 1 | 5, 12, 24 | 3,3; 5; 7,2; 12; 15; 18 | SIP4 |
| P6CU-XXXXE | 5, 12, 24, 48 | 3,3; 5; 7,2; 12; 15; 18 | SIP7 | ||
| P6LU-XXXXE | 3 | 5, 12, 24, 48 | 3,3; 5; 7,2; 12; 15; 18 | ||
| P6CG-0505E | 1 | 5, 12, 24 | 3,0; 3,3; 5; 9; 12 (выход стабилизированный) | ||
| PSD-XXXXS | 3,3; 5; 12 | 3,3; 5; 9; 12; 15 | SMD8 | ||
| PSD-XXXXD | 5, 12 | ±5, ±9, ±12, ±15 | SMD10 | ||
| P6BU-XXXXE | 5, 12, 24 | 3,3; 5; 7,2; 12; 15; 18 | DIP8 | ||
| P10CU-XXXXE | 2 | 5, 12, 24, 48 | 5; 7,2; 12; 15 | SIP7 | |
| P10CU-XXXXZ | 5, 12, 24, 48 | ±5; ±7,2; ±12; ±15 |
Новые преобразователи весьма удачно дополняют линейку маломощных DC/DC-преобразователей компании PEAK. Основные параметры популярных серий приведены в таблице 2. Эти и новые преобразователи PMA, PME - достойный выбор для бюджетных приложений.
