Журнал "Новости Электроники", номер 2, 2008 год

Обзор высокочастотных сигнальных реле OMRON

Сергей Кривандин (КОМПЭЛ)

Компания OMRON поставляет сигнальные реле очень широкой номенклатуры: на европейском рынке реле у компании одна из самых больших линеек продукции. Особо интересна группа высокочастотных сигнальных реле с полосой пропускания от 1 до 26 ГГц. Краткий обзор этих изделий приведен в предлагаемом материале.


Технологии и качество

Основная часть инвестиций компании направлена на исследования и разработку сигнальных реле. При этом по-прежнему продолжаются разработки по уменьшению размеров корпусов реле и снижению энергопотребления.

Например, размер посадочного места корпуса реле новой серии G6J-Y составляет всего 5х10 мм, а высота корпуса - 9 мм. Такие размеры позволяют расположить эти реле близко друг к другу в устройствах, которые монтируются в стойки.

Компания уделяет чрезвычайное внимание качеству изделий: каждое реле тестируется несколько раз на различных стадиях процесса изготовления. Перед отправкой продукции потребителю все компоненты проходят выходной контроль проверки функционирования и соответствия параметрам, заявленным в техническом описании.

Сигнальные реле с полосой пропускания менее 1 ГГц возможно создать путем модернизации обычной технологии. При разработке реле с полосой от 1 до 5 ГГц необходимо учитывать специфические высокочастотные эффекты. В моделях с полосой свыше 10 ГГц, таких, как коаксиальный переключатель G9YA, все компоненты имеют комплексное сопротивление и должны изготавливаться с микронной точностью. Это накладывает жесткие ограничения на весь цикл создания реле: разработку, производство, технологии изготовления.

Особенности конструкции высокочастотных реле OMRON

В высокочастотных реле OMRON применена инновационная микрополосковая трехпроводная (трехполосковая) линия передачи (рис. 1), разработанная для достижения оптимальных высокочастотных характеристик при минимально возможных размерах корпуса.

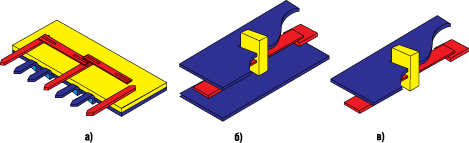

Варианты реализации трехполосковой линии передачи



Рис. 1. Варианты реализации трехполосковой линии передачи:

а) структура обычной микрополосковой линии,
в) структура трехполосковой закрытой линии,
в) структура полуоткрытой микрополосковой линии

Применение микрополосковой линии (рис. 1а) в конструкции реле серии G6Y уменьшает рассогласование импедансов и снижает стоимость изготовления по сравнению с традиционной коаксиальной конструкцией.

Трехпроводная микрополосковая линия (рис. 1б), которая применяется в реле серии G6W, обеспечивает более высокую степень изоляции между линией передачи и внешними элементами конструкции по сравнению с микрополосковой линией. Линия передачи расположена ближе к печатной плате, поэтому становится возможным создать плоскую структуру, что полезно для реализации монтажа на поверхность и уменьшения потерь.

Полуоткрытая линия (рис. 1в), используемая в реле G6Z, отличается от трехпроводной линии отсутствием нижней заземленной полоски, в качестве нее выступает проводник заземления печатной платы. Эта линия имеет более простую конструкцию, но при этом обеспечивает достаточно высокую изоляцию, низкие вносимые потери, и более дешева по сравнению с трехпроводной линией.

Обзор высокочастотных реле OMRON

Японская компания OMRON выпускает 5 серий высокочастотных сигнальных реле с полосой пропускания 1; 2,6 или 26,5 ГГц в зависимости от модели. Переключаемая мощность составляет от 1 до 120 Вт в зависимости от модели и рабочей частоты. Обзор высокочастотных реле приведен на рис. 2.

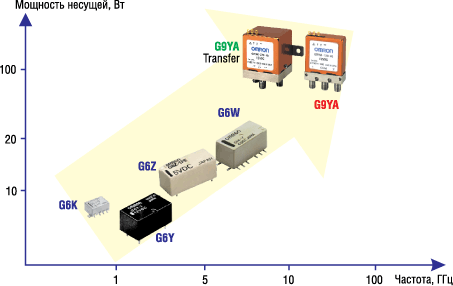

Обзор высокочастотных реле Omron



Рис. 2. Обзор высокочастотных реле Omron

Основные параметры, а также особенности серии и области применения этих реле приведены в табл. 1.

Таблица 1. Высокочастотные реле Omron: параметры, особенности и области применения
Серия, описание Полоса
пропус-
кания,
ГГц
Сопро-
тивление
линии, Ом
Тип
выводов
Конфигу-
рация
контактов
Особенности Области
применения
G6K-RF,
высокочастотное реле
1 50   E DPDT Самое маленькое высокочастотное реле в мире* Измерительное оборудование Маршрутизаторы локальной сети
G6Y,
высокочастотное реле
1,5 50   E SPDT Бюджетная модель Кабельное телевидение Базовые станции Системы связи
G6Z,
высокочастотное реле для поверхностного монтажа
2,6 50 или 75  в зависимости от модели E или Y  в зависимости от модели SPDT Большое разнообразие моделей Цифровое теле- и радиовеща-
тельное оборудование
G6W,
высокочастотное реле для поверхностного монтажа
4 50 E или Y  в зависимости от модели SPDT Прекрасные высокочастотные параметры Базовые станции мобильной связи
G9YA,
коаксиальный переключатель-реле
26,5 50 Коаксиальные SPDT Широкая полоса пропускания Высокая мощность Низкое энергопотребление управляющей катушки Базовые станции мобильной связи Измерительное оборудование
* По данным исследований компании Omron

В реле серий G6Z, G6W и G6Y мощностью 10 Вт используется микрополосковая конструкция. Это обеспечило малый размер корпуса, низкое собственное энергопотребление в сочетании с отличными высокочастотными характеристиками. Реле этих трех серий имеют низкое энергопотребление 200 мВт и прекрасные параметры изоляции. На частоте 1 ГГц изоляция реле серии G6Y составляет 60 дБ, на частоте 2,5 ГГц достигнута изоляция 45 дБ у реле серии G6Z и 60 дБ у реле серии G6W.

Реле серии G6K-RF является самым малогабаритным из всех высокочастотных реле OMRON: его корпус имеет высоту всего 5,4 мм. При таком компактном корпусе достигнуты прекрасные значения высокочастотных параметров: изоляция между контактами одной полярности 20 дБ, вносимые потери 0,2 дБ и собственное энергопотребление всего 100 мВт.

Коаксиальные переключатели-реле серии G9YA предназначены для любой СВЧ-аппаратуры в диапазоне до 26,5 ГГц. На частоте 1 ГГц оно вносит потери не более 0,2 дБ и имеет изоляцию 85 дБ. Реле серии G9YA способно коммутировать высокочастотный сигнал 3 ГГц мощностью до 120 Вт. Эти реле широко используются в базовых станциях и антенном оборудовании систем мобильной связи. Особенностями G9YA являются низкое энергопотребление и компактные размеры. Модель с защитой от неправильного срабатывания потребляет всего 700 мВт, а модели с фиксацией обеспечивают еще большую экономию энергии, поскольку для изменения их состояния требуются только импульсы установки или сброса. Серия G9YB отличается модификациями, выполненными с учетом пожеланий клиента.

Обычные высокочастотные реле обычно имеют конфигурацию выводов E-типа (рис. 3а), в которой входной вывод «c» и выходные выводы «a» и «b» расположены рядом друг с другом.

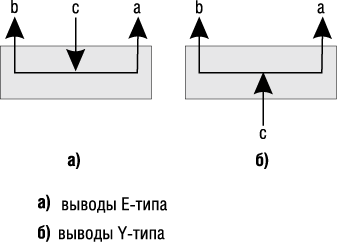

Варианты конфигурации выводов высокочастотных реле Omron



Рис. 3. Варианты конфигурации выводов высокочастотных реле Omron:

а) выводы E-типа; б) выводы Y-типа

В высокочастотной технике, между тем, востребована другая конфигурация выводов - типа Y (рис. 3б), когда выводы входа и выхода расположены с разных сторон корпуса реле. Такую конфигурацию выводов, имеет, например, реле G6W.

В ВЧ-технике, как известно, стараются конструктивно реализовать наиболее короткий и простой путь прохождения сигнала для снижения потерь и уменьшения риска внесения искажений в сигнал. Поэтому в номенклатуре высокочастотных реле OMRON имеются также модели с так называемым обратным расположением выводов, т.е. когда разомкнутый «NO» и замкнутый «NC» контакты расположены друг напротив друга. Комбинируя модели реле с традиционным прямым и обратным расположением контактов (рис. 4), можно упростить реализацию схемы устройства и обеспечить необходимые высокочастотные параметры конечного устройства.

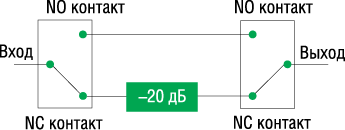

Варианты конфигурации выводов высокочастотных реле Omron



Рис. 4. Реализация высокочастотного устройства с использованием реле с прямым и обратным расположением выводов типа Y

Заключение

Рассмотренные сигнальные реле OMRON имеют прекрасные высокочастотные параметры и разнообразные конструктивные исполнения, что позволяет строить конкурентоспособную электронную аппаратуру. Особенности этих реле OMRON:

Приведенный обзор ставил своей целью познакомить читателя с основными параметрами и конструкцией высокочастотных реле OMRON. Фирменную документацию для разработки можно скачать с сайта компании-производителя http://www.omroncomponents.eu/ .
